Schneider Electric TM2AMI2HT — це модуль аналогового введення серії Modicon M238, який також сумісний із системами керування Twido та Advantys OTB. Він призначений для збору високорівневих сигналів струму та напруги від різноманітних датчиків в індустріальних системах автоматизації (наприклад, ОВКВ, моніторинг, керування освітленням).
Важлива примітка щодо життєвого циклу: Виробництво даної моделі було офіційно припинено виробником (Discontinued).
⚙️ Ключові технічні характеристики
Детальні параметри пристрою згідно з офіційною документацією Schneider Electric:
| Параметр | Значення / Опис |
|---|---|
| Кількість каналів | 2 аналогових входи |
| Типи вхідних сигналів | • Напруга: 0…10 В (недиференційований) • Струм: 4…20 мА (недиференційований) |
| Роздільна здатність | 12 біт (ціна молодшого розряду (LSB): 2.5 мВ для напруги / 4.8 мкА для струму) |
| Вхідний імпеданс | ≥ 1 МОм (для напруги), 10 Ом (для струму) |
| Час дискретизації / відгуку | 10 мс на канал + 1 цикл контролера |
| Похибка вимірювання | ±0.2% від повної шкали при 25 °C (загальна максимальна похибка ±1%) |
| Номінальна напруга живлення | 24 В DC (допустимі межі: 20.4…28.8 В) |
| Споживання струму | 40 мА (24 В DC, зовнішнє) / 50 мА (5 В DC, внутрішня шина) |

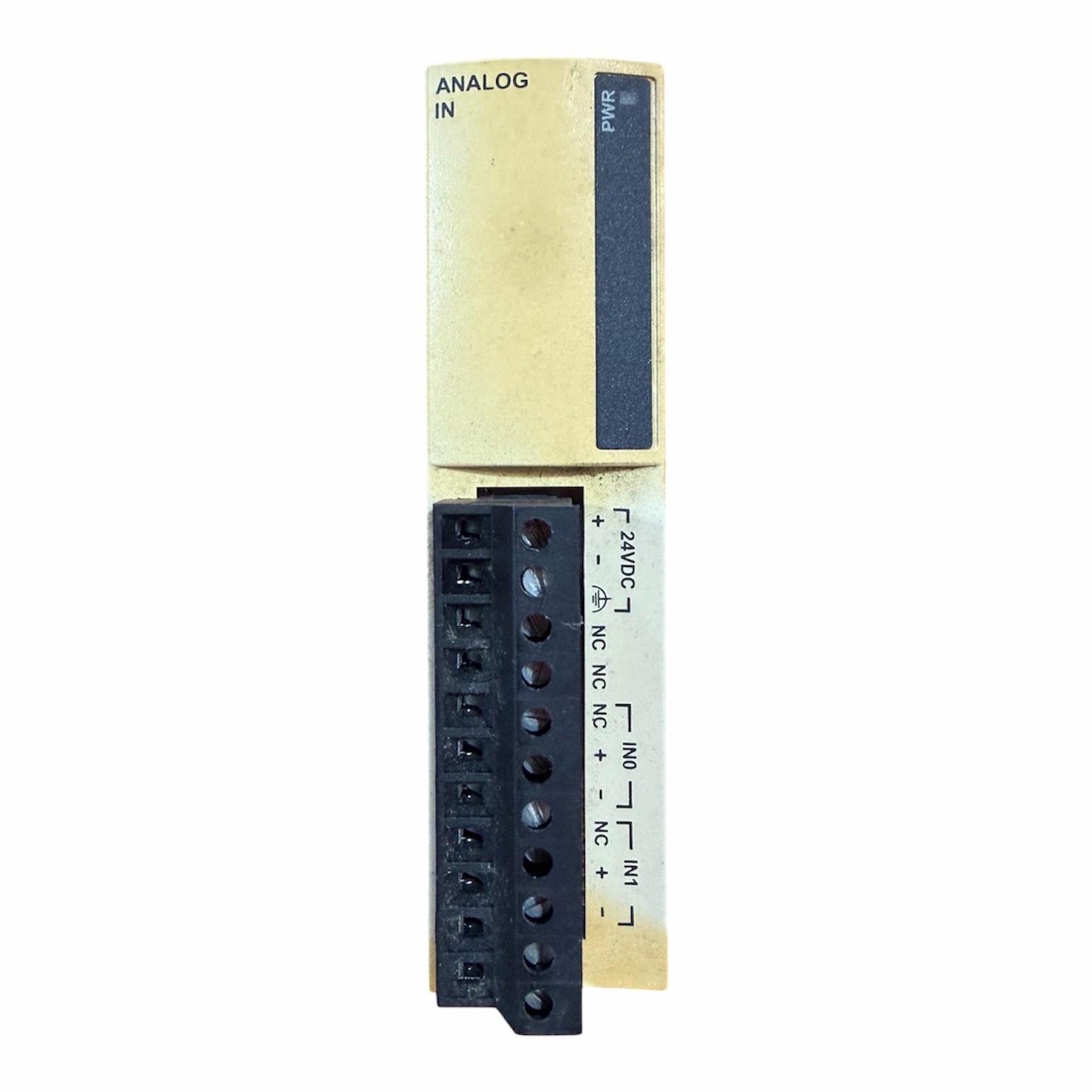

| Тип підключення | 1 знімний гвинтовий клемний блок |
| Ізоляція каналів | Оптоелектронна (фотопара) між каналами та внутрішньою логікою |
| Вага нетто | 0.085 кг |
🔌 Особливості монтажу та підключення
- Тип кабелю: Виробник суворо рекомендує використовувати виключно екранований кабель для запобігання наведенню електромагнітних завад на аналогові лінії.
- Спільний мінус: Негативні полюси вхідних каналів (
IN0-таIN1-) з’єднані між собою внутрішньо у схемі модуля. - Правила безпеки: Перед підключенням чи зняттям клемної колодки обов’язково знеструмлюйте контролер, модулі розширення та живлення самого датчика, щоб уникнути виходу обладнання з ладу
