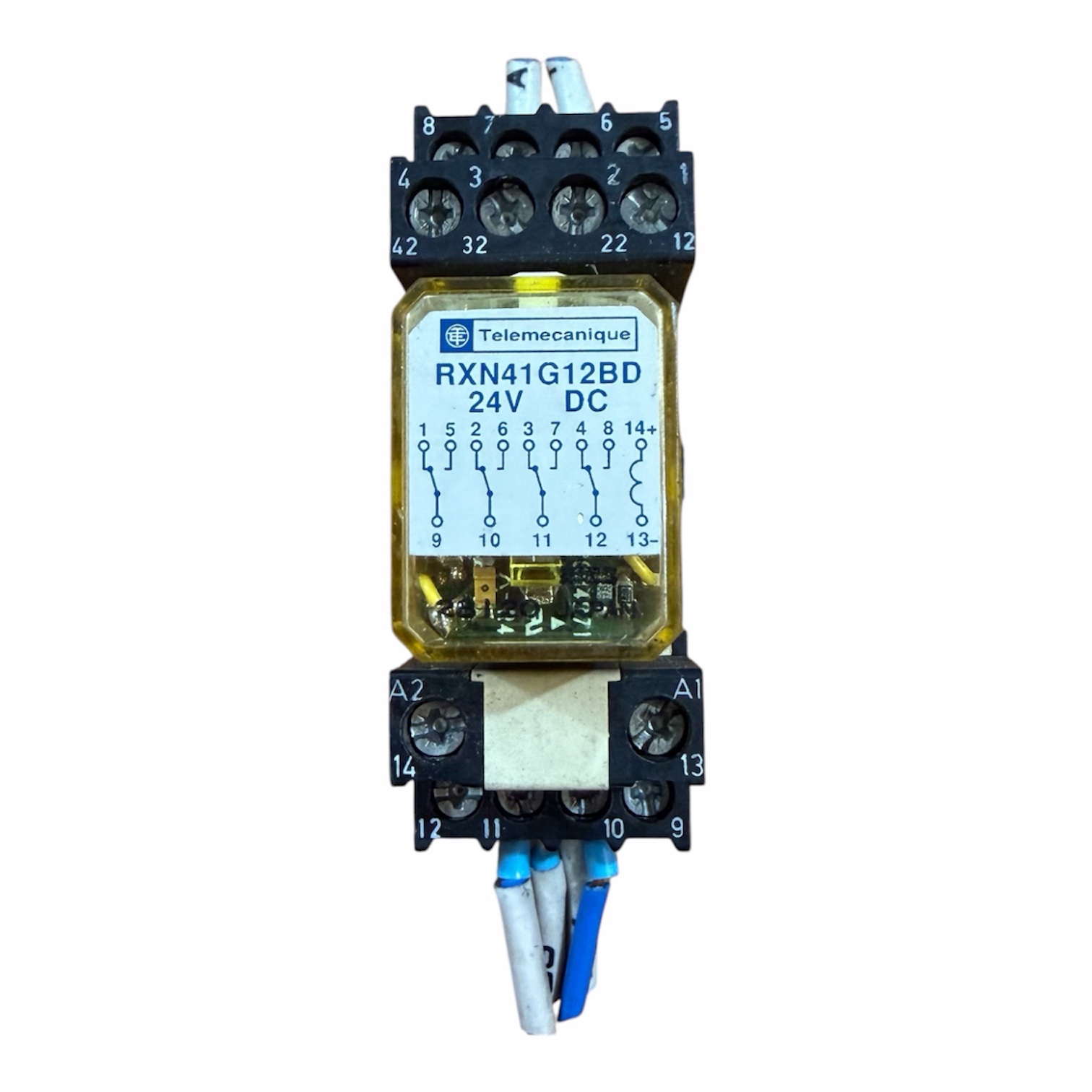

Telemecanique RXN41G12BD — це мініатюрне проміжне електромагнітне реле, яке розробив бренд Telemecanique (зараз входить до складу корпорації Schneider Electric). Пристрій знято з виробництва у 2021 році.
Основні технічні характеристики
- Тип пристрою: мініатюрне плагінне (вставне) реле.
- Напруга керування (котушка): 24 В постійного струму (24 V DC).
- Конфігурація контактів: 4 перекидні контакти (4 C/O або 4PDT).
- Номінальний струм: 5 А (за деякими каталогами до 6 А для резистивного навантаження).
- Максимальна комутована напруга: 250 В змінного струму (AC) / 125 В постійного струму (DC).
- Кількість виводів (пінів): 14 плоских штирьових виводів (формату Blade).
Особливості конструкції та маркування
- Світлодіодна індикація: обладнане вбудованим світлодіодом (LED) для відображення робочого стану.
- Механічний прапорець: має механічний індикатор спрацьовування контактів.
- Тестова кнопка: оснащене фіксованою тестовою кнопкою для ручного перемикання або перевірки ланцюга без подачі живлення на котушку.
- Сумісна колодка (розетка): зазвичай монтується на DIN-рейку за допомогою відповідної 14-контактної колодки серії RXZ (наприклад, RXZ-310 або аналогічні).
Схема маркування (розшифровка артикулу)
- RXN: серія мініатюрних реле промислового призначення.
- 4: кількість перекидних контактів (4 перемикачі).
- 1: стандартне виконання контактів (AgNi — срібло-нікель).
- G: наявність механічного індикатора та фіксованої тестової кнопки.
- 12: код модифікації із вбудованим світлодіодом (LED).
- BD: робоча напруга котушки 24 V DC.
