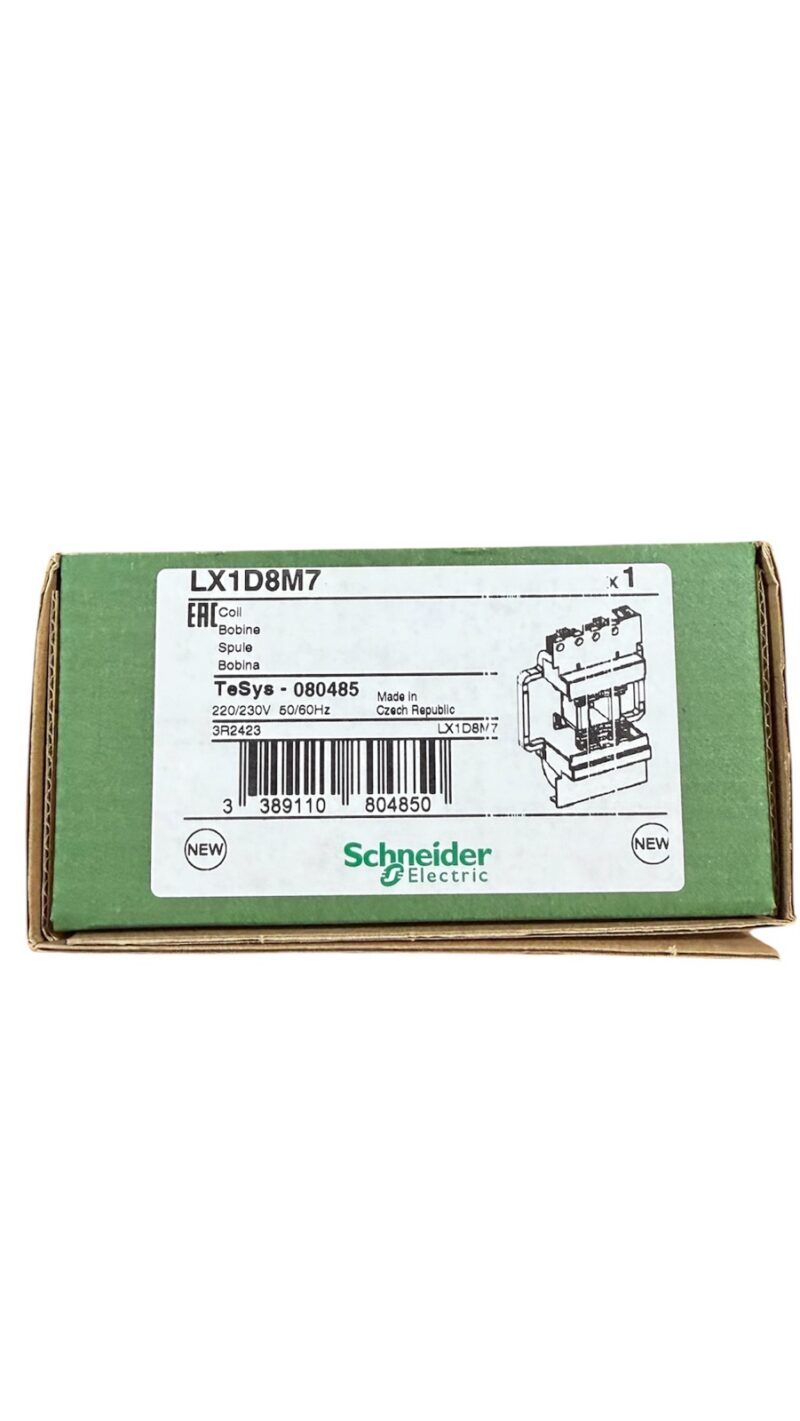

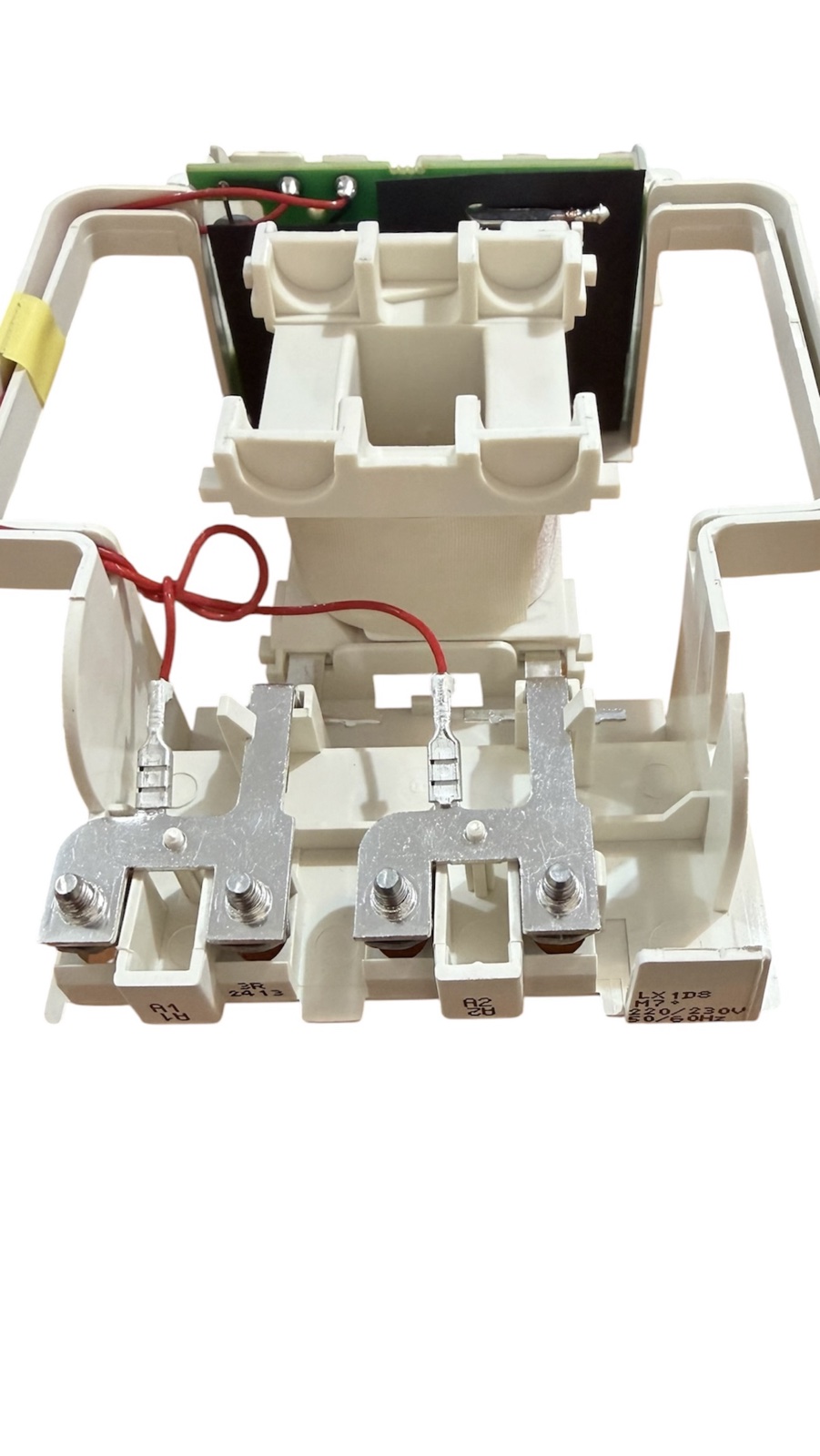

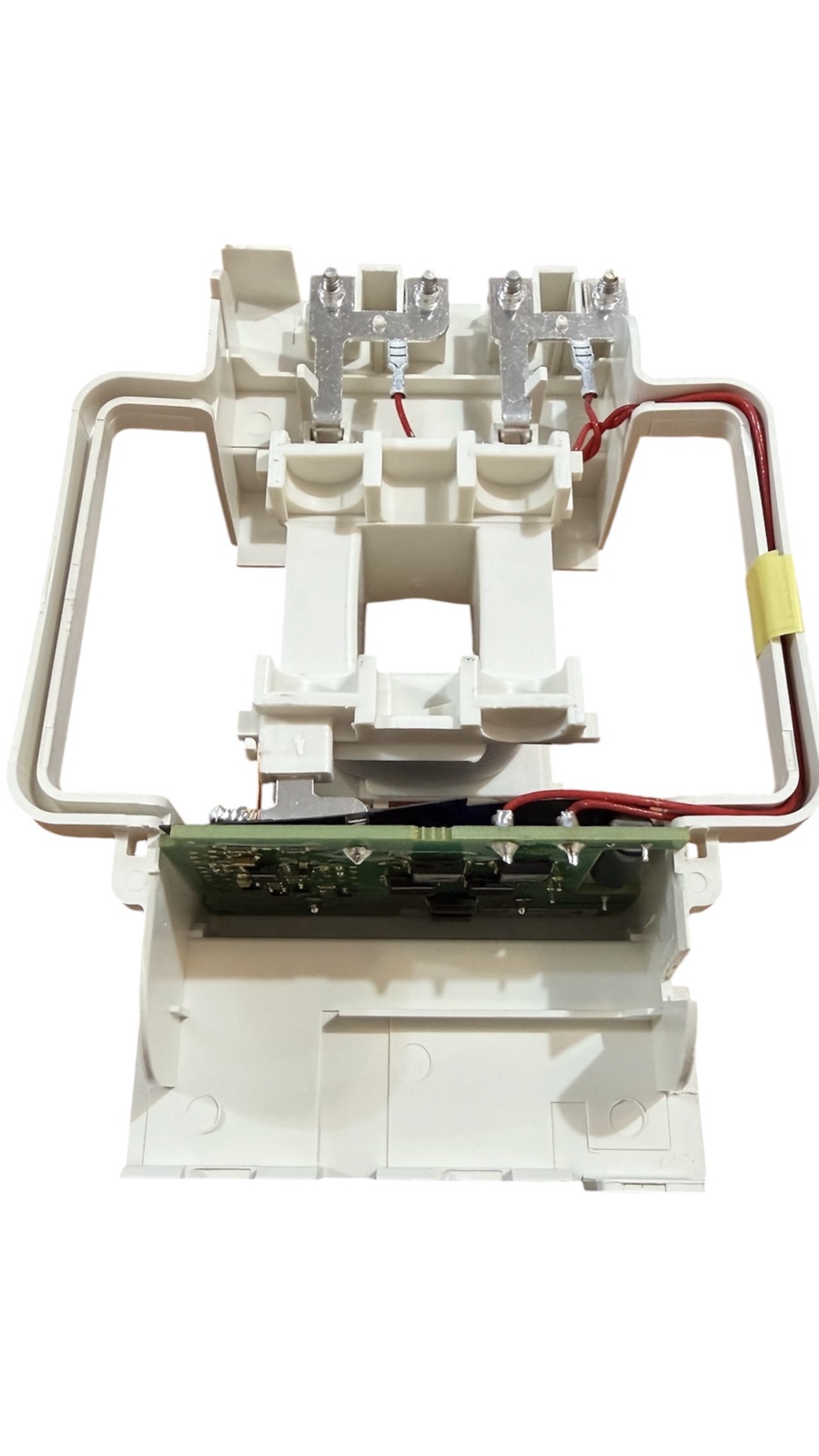

Модель Schneider Electric LX1D8M7 — це змінна котушка керування для контакторів Schneider Electric серії TeSys D та TeSys Deca. Вона працює від змінної напруги 220 В AC із частотою 50/60 Гц.
Основні технічні характеристики
- Тип пристрою: запасна котушка змінного струму (AC Coil).
- Номінальна напруга керування (Uc𝑼𝒄): 220 В змінного струму.
- Частота мережі: 50/60 Гц.
- Сумісність із контакторами: розрахована на потужні контактори LC1D115 (на 115 А) та LC1D150 (на 150 А).
- Технологія котушки: без вбудованого модуля обмежувача перенапруги.
- Опір: 9895 Ом при температурі 20 °C.
- Індуктивність замкнутого контуру: 210,72 Гн.
- Механічна зносостійкість: до 8 мільйонів циклів спрацьовування.
Енергоспоживання та тепловиділення
- Потужність при ввімкненні (пускова): від 280 до 350 ВА (при
cos
𝜙
=0.9).
- Потужність при утриманні: від 2 до 18 ВА.
- Тепловиділення: 3–4,5 Вт.
Розшифрування маркування (артикулу)
- LX1D8 — код типорозміру котушки, призначеної для великих контакторів TeSys D (на 115–150 А).
- M — код номінальної напруги (у каталогах Schneider Electric літерний код «M» відповідає діапазону 220–230 В).
- 7 — код частоти струму (означає роботу в мережах як 50 Гц, так і 60 Гц).
