Зазначені артикули належать до серії SIRIUS від Siemens та представляють собою компоненти для пуску та захисту двигунів. 3RA1110-0KA15-1AP0 — це готова фідерна збірка прямого пуску, основним елементом якої є автоматичний вимикач 3RV1011-0KA10.

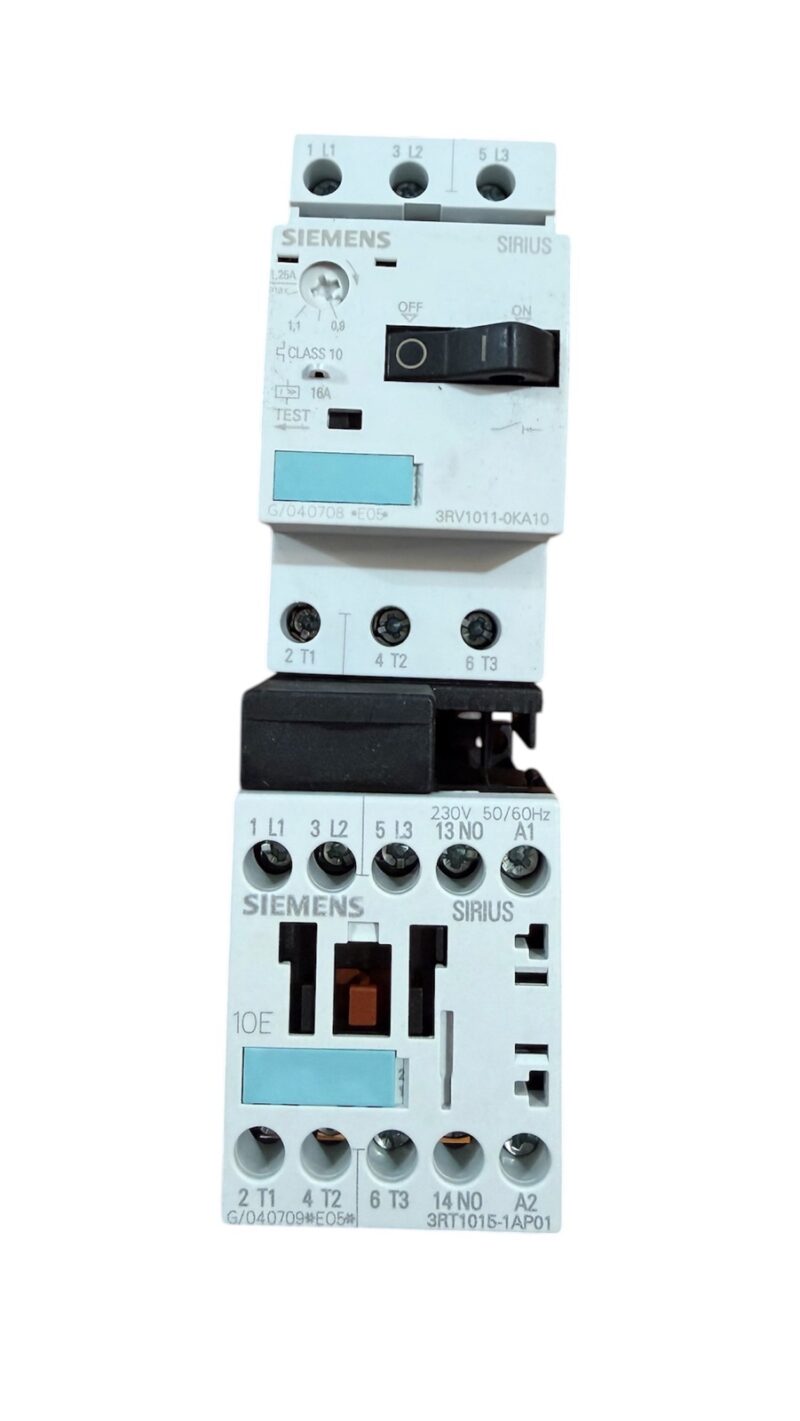

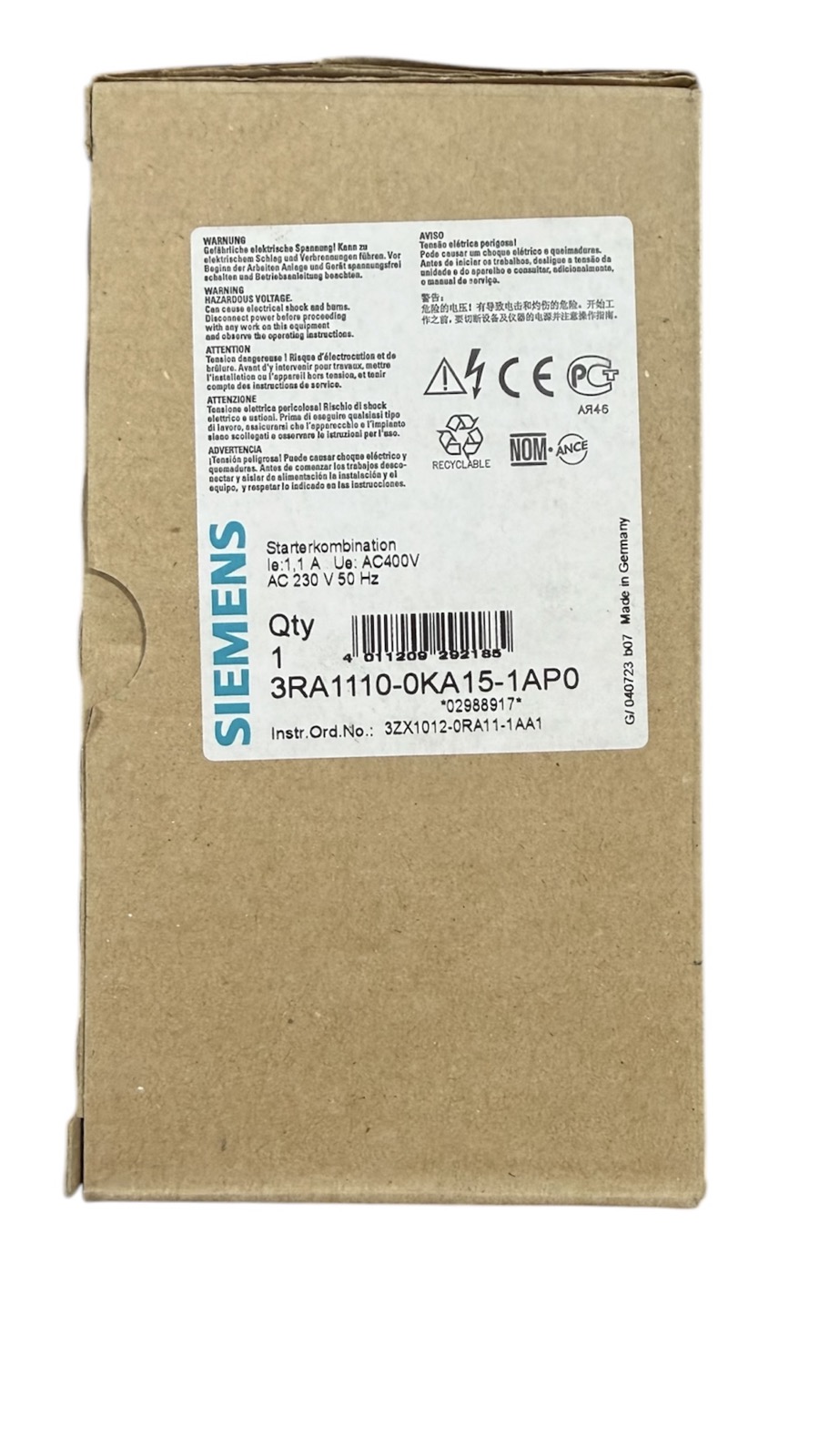

1. Фідерна збірка: Siemens 3RA1110-0KA15-1AP0
Це комплектний пристрій («load feeder»), призначений для прямого пуску трифазних двигунів.
- Тип пристрою: Беззапобіжний фідер прямого пуску (Direct-on-line starter).

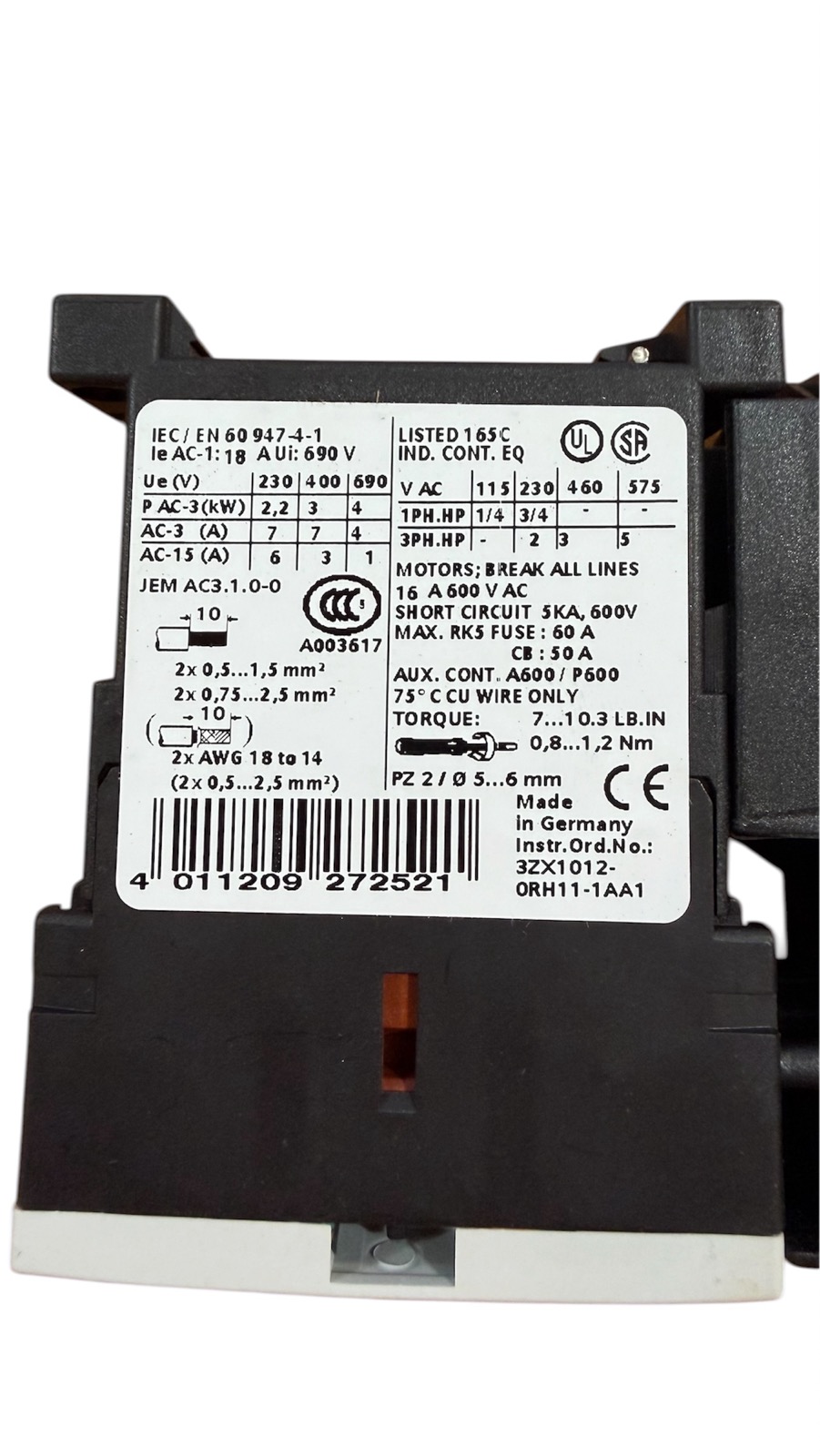

- Склад збірки: Включає автоматичний вимикач 3RV1011-0KA10 та контактор 3RT1015-1AP01, з’єднані сполучним модулем.
- Робочий струм: Діапазон налаштування теплового розчеплювача становить 0,9…1,25 А.
- Напруга керування: Котушка контактора розрахована на 230 В змінного струму (AC), 50 Гц.
- Потужність: Розрахована на комутацію двигуна потужністю приблизно 0,37 кВт при 400 В.
- Монтаж: Встановлюється на стандартну 35-мм DIN-рейку.

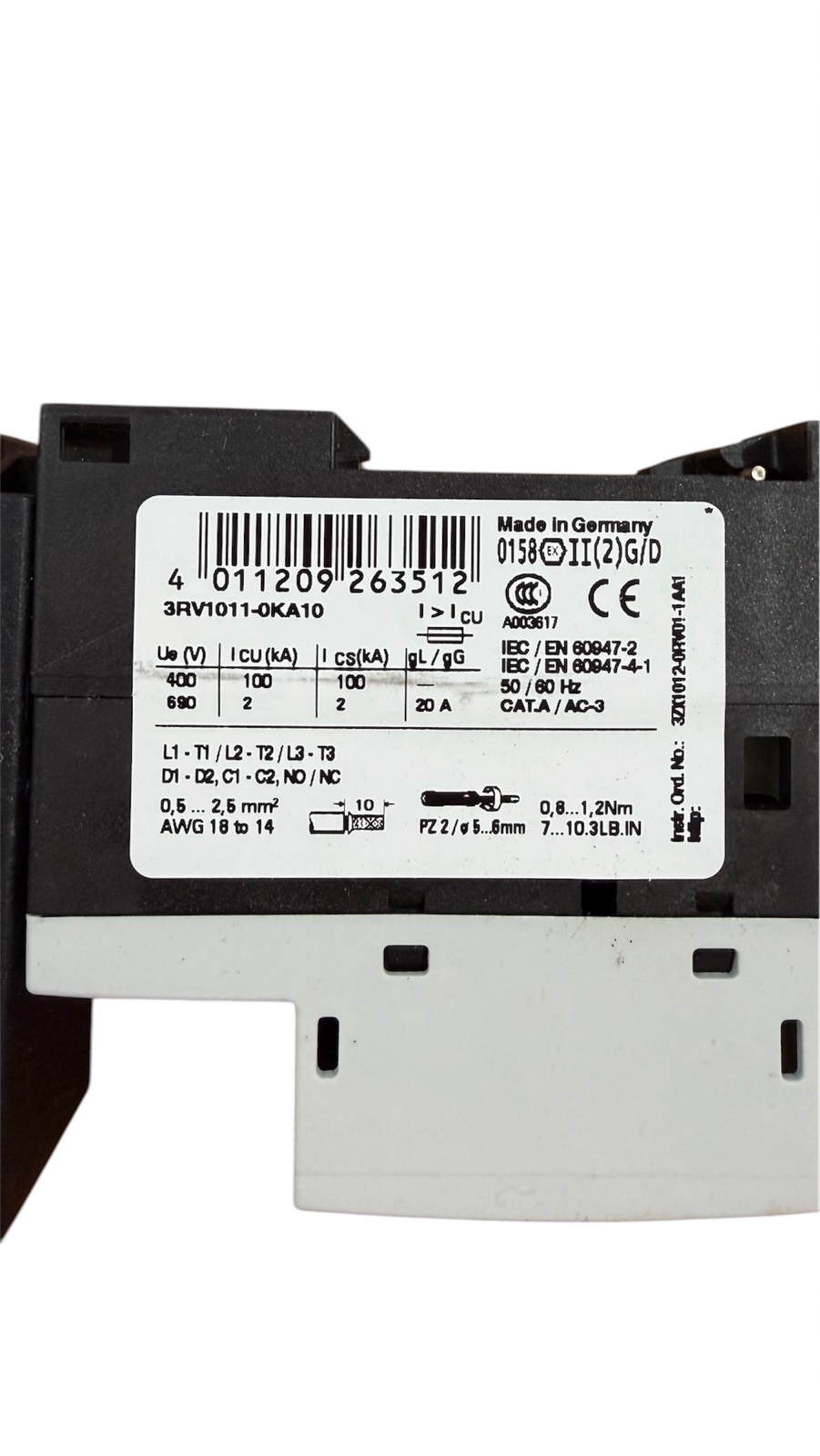

2. Автоматичний вимикач: Siemens 3RV1011-0KA10
Це ключовий компонент вищевказаної збірки, що забезпечує захист двигуна від перевантажень та коротких замикань.
- Призначення: Захист електродвигуна.
- Типорозмір: S00 (найменший у лінійці).
- Діапазон налаштування (A-release): 0,9…1,25 А для захисту від перевантаження.
- Струм короткого замикання (N-release): Фіксоване значення розчеплення — 16 А.
- Клас розчеплення: CLASS 10 (стандартний час спрацьовування при перевантаженні).
- Здатність відключення (Icu): До 100 кА при 400 В.
- Тип підключення: Гвинтові клеми.
Важлива примітка щодо життєвого циклу
Модель 3RA11 є застарілою («Phased-out product»). Офіційна дата зняття з виробництва для багатьох пристроїв цієї серії — 01.10.2016.
