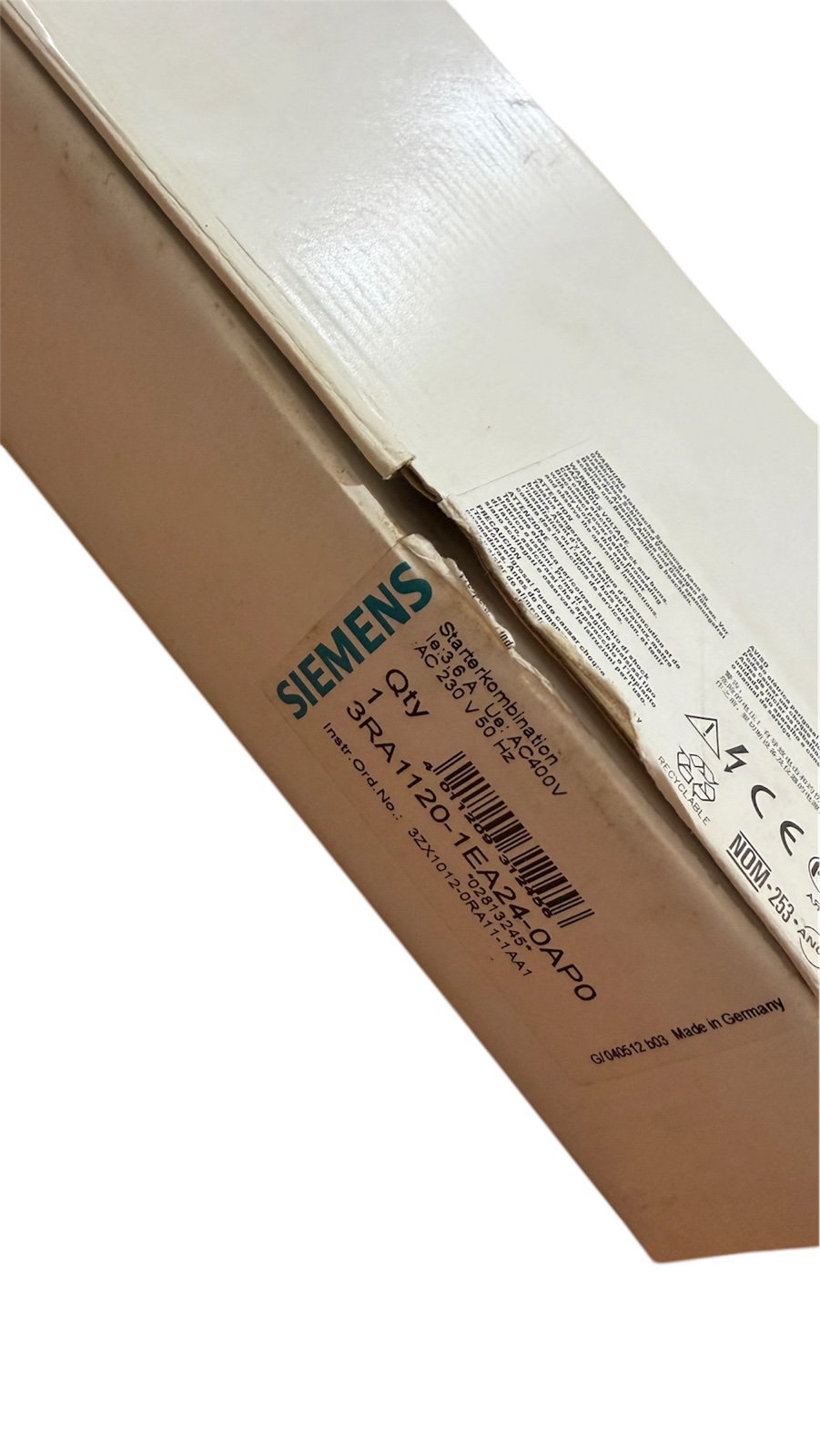

Фідерна збірка серії SIRIUS 3RA1, Siemens 3RA1120-1EA24-0AP0 + автоматичний вимикач 3RV1021-1EA10

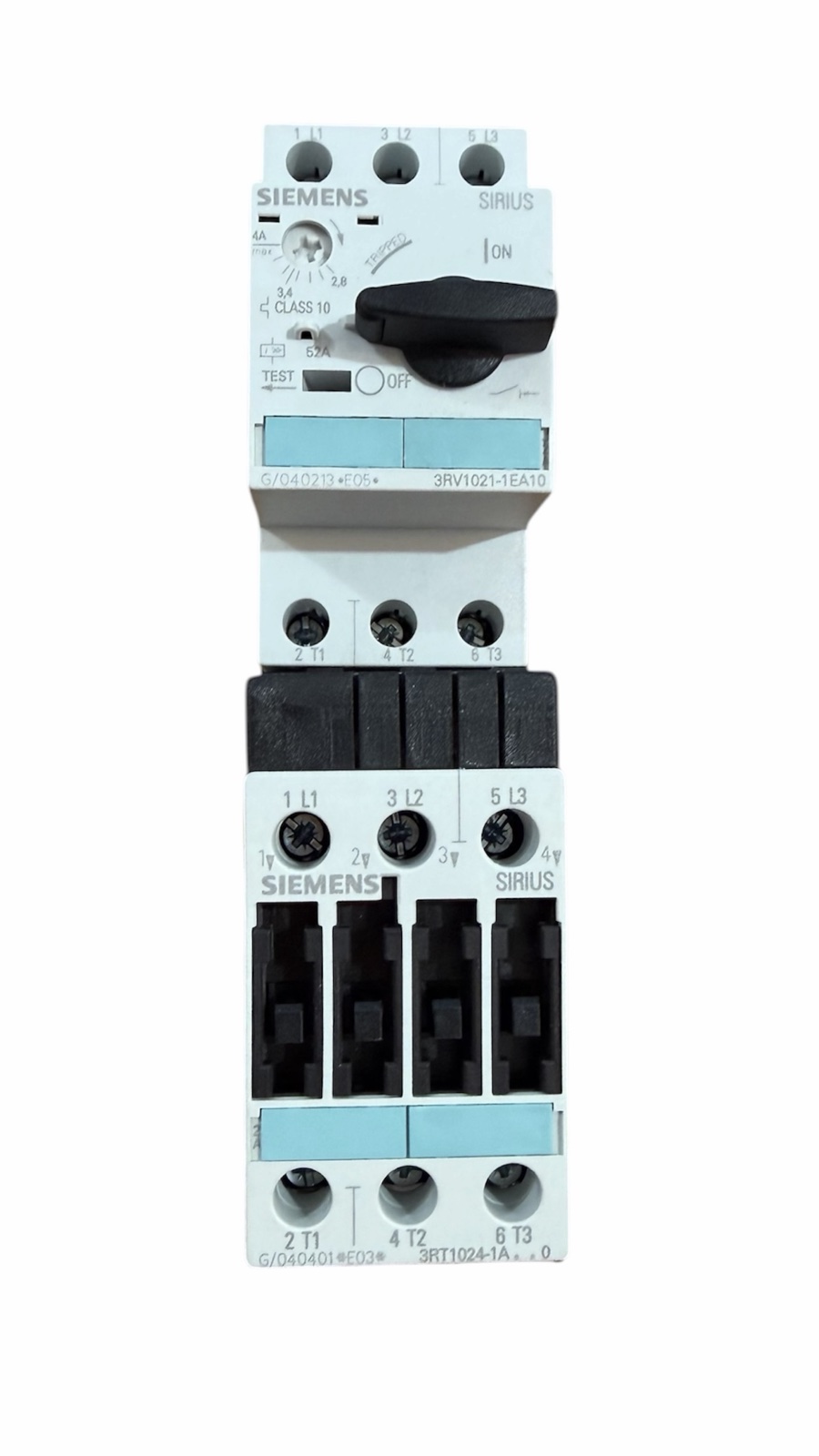

Модель 3RA1120-1EA24-0AP0 — це комплектна збірка фідерного пускача (load feeder), до складу якої входить автоматичний вимикач 3RV1021-1EA10.

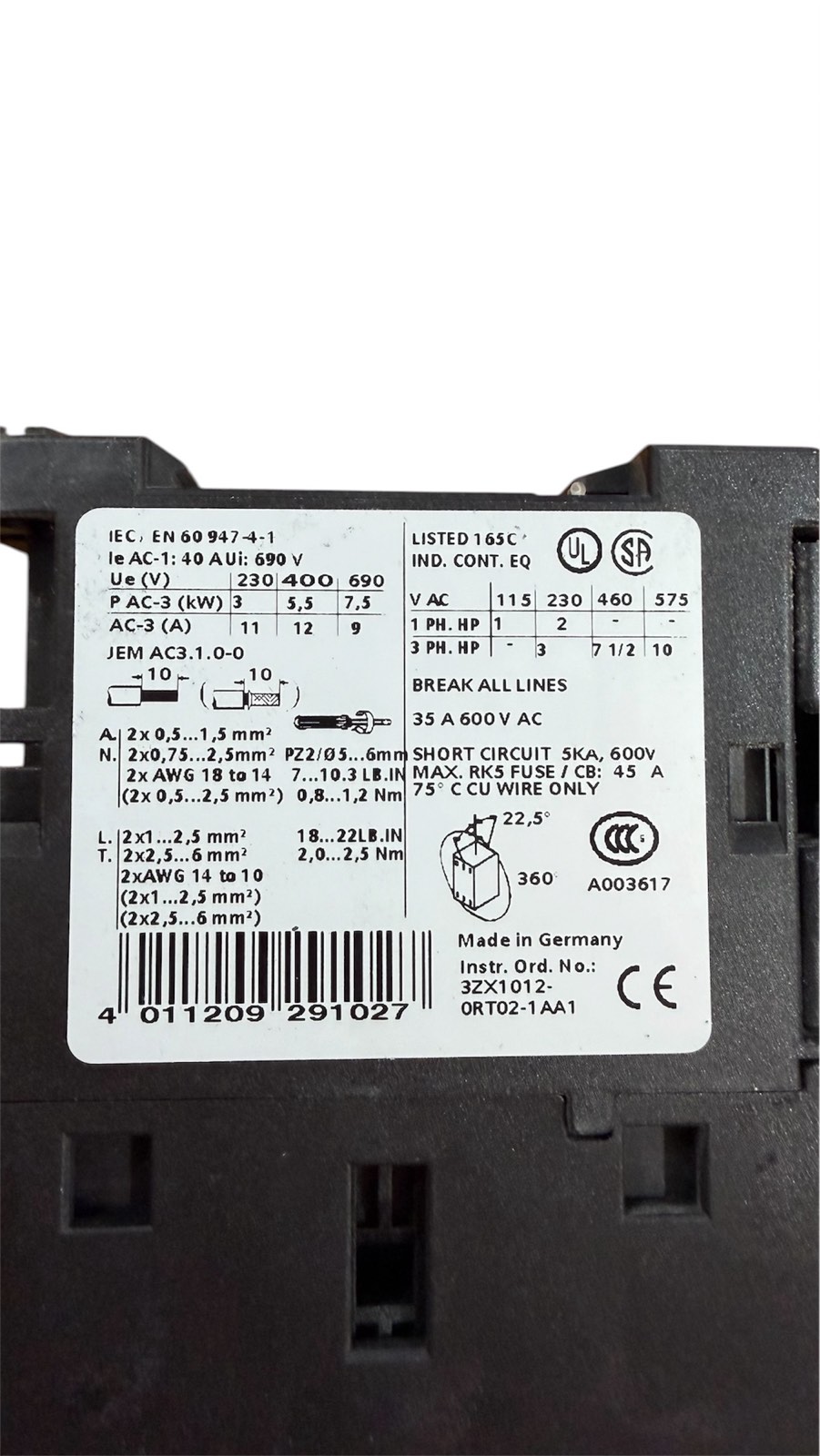

1. Фідерна збірка Siemens 3RA1120-1EA24-0AP0

Це готовий модуль прямого пуску без запобіжників, призначений для керування та захисту двигуна.

• Типорозмір: S0.
• Діапазон струму: 2,8 – 4 А.
• Керуюча напруга: 230 В змінного струму (AC), 50 Гц.
• Потужність: Розрахований на двигун потужністю 1,5 кВт при 400 В.
• Статус: Продукт знятий з виробництва (phased-out).

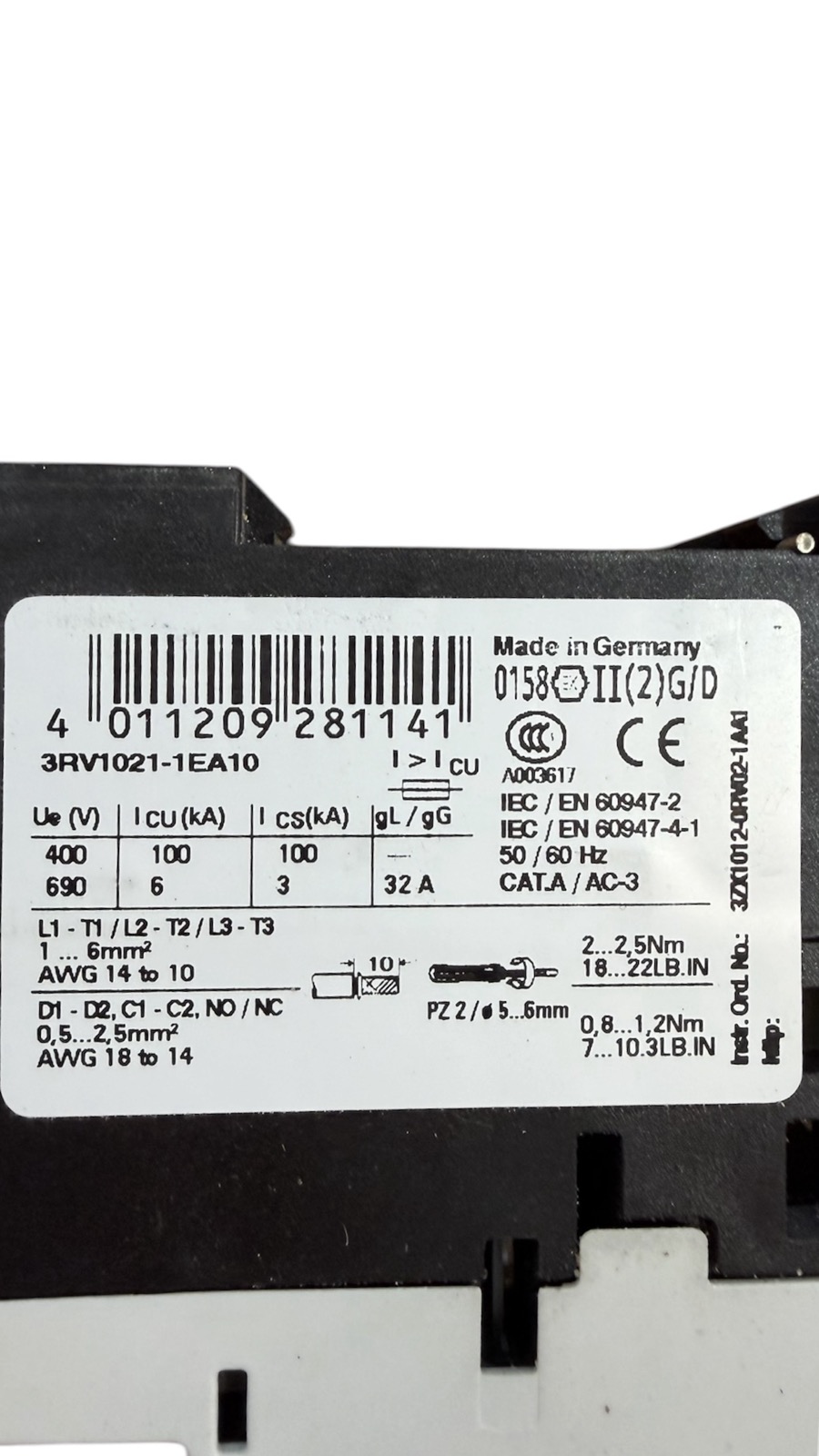

2. Автоматичний вимикач Siemens 3RV1021-1EA10

Це ключовий компонент вищезгаданої збірки, що забезпечує захист двигуна від перевантажень та короткого замикання.

• Функції: Захист від перевантаження (тепловий розчеплювач), короткого замикання (магнітний розчеплювач на 52 А) та обриву фази.
• Регулювання: Має поворотний регулятор на передній панелі для точного налаштування робочого струму в межах 2,8 – 4 А.
• Монтаж: Підходить для встановлення на DIN-рейку 35 мм або гвинтового кріплення.
• Характеристики:
  • Здатність відключення (Icu): 100 кА при 400 В.
  • Клас розчеплення: CLASS 10.
  • Ресурс: До 100 000 циклів комутації.
