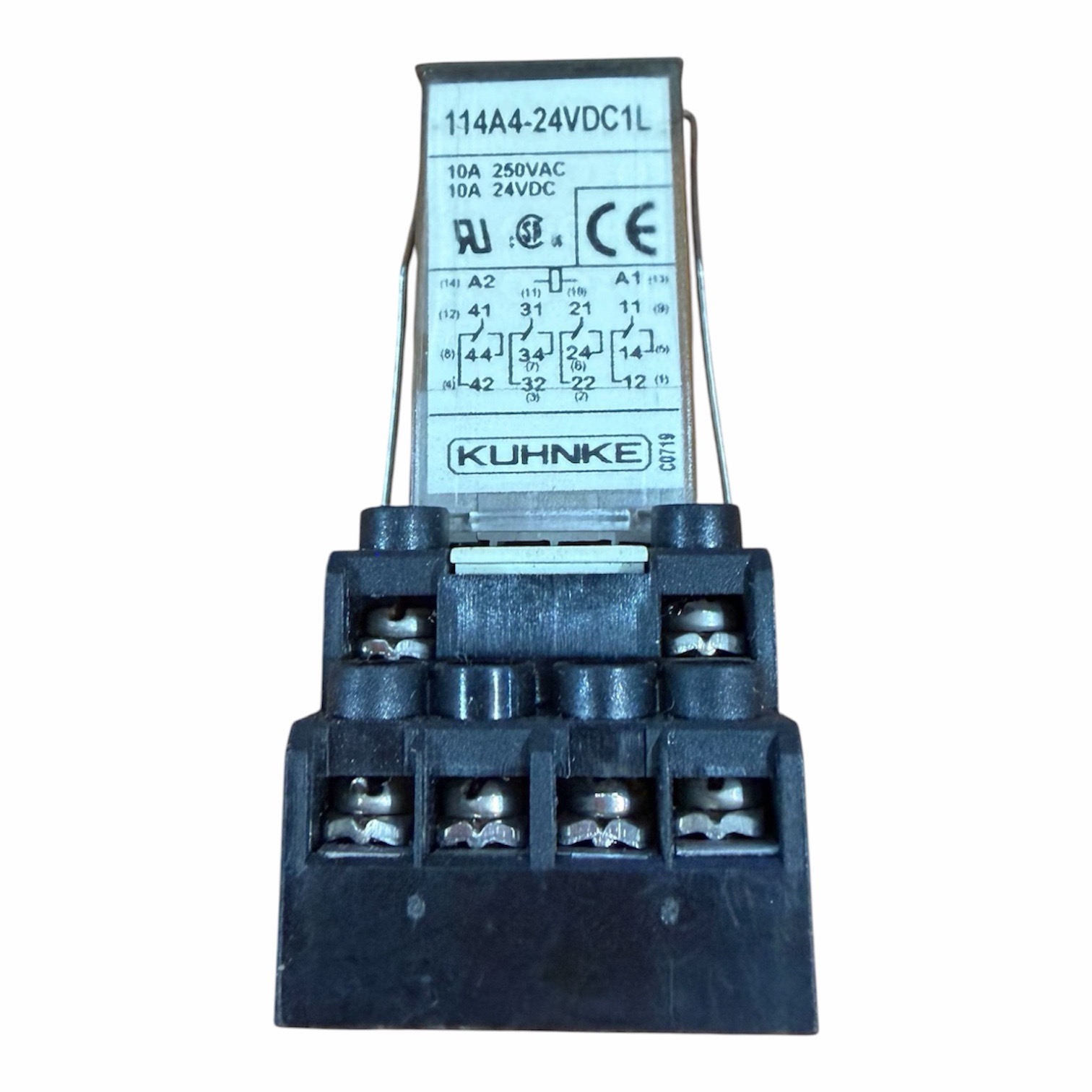

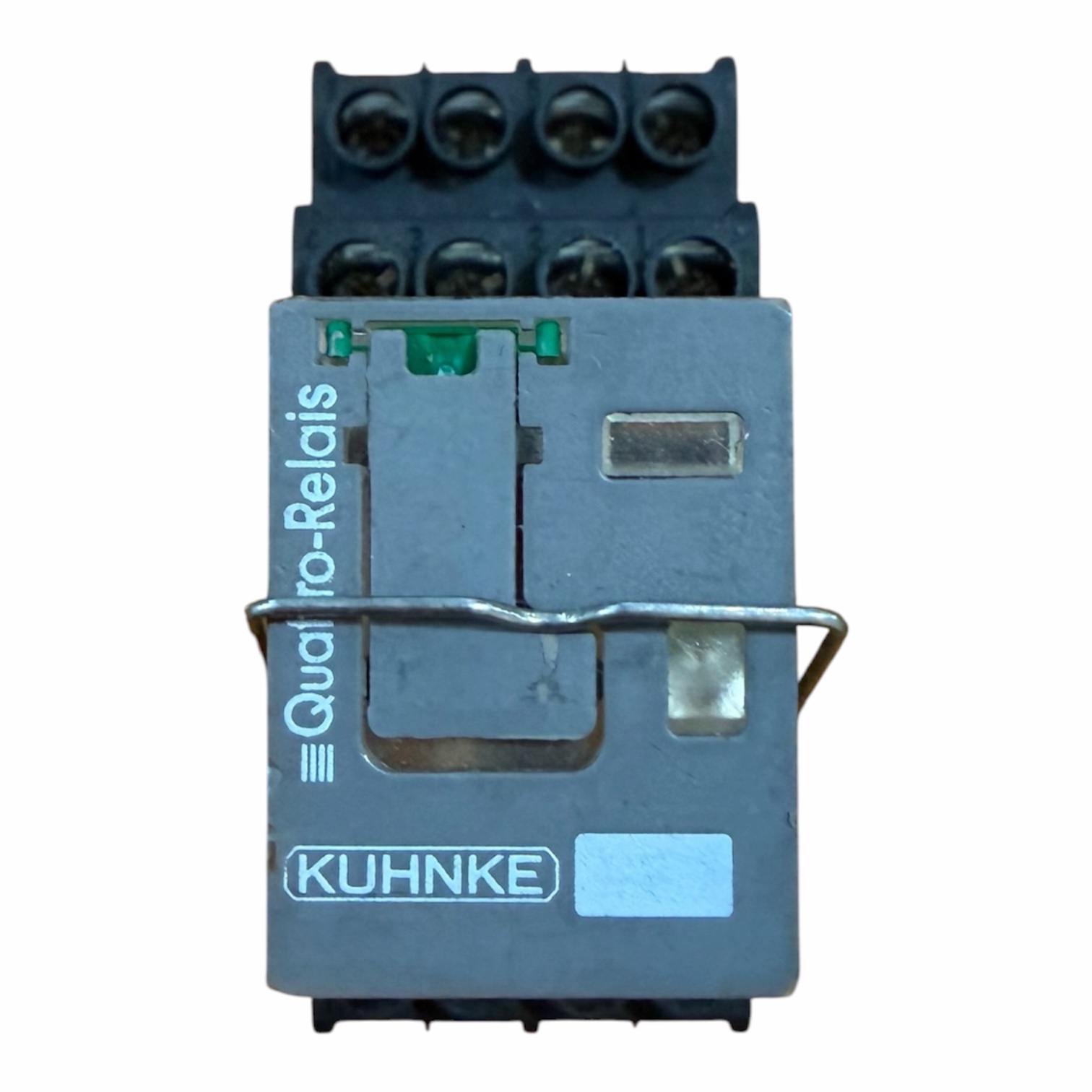

Kuhnke 114A4-24VDC1L (також зустрічається як 114.A4.24VDC1L) — це промислове чотириполюсне реле серії Quattro Relay від німецького виробника Kuhnke (тепер частина компанії Kendrion).
Наразі цей компонент офіційно знятий з виробництва.
🛠️ Розшифровка артикулу та технічні характеристики
Кожне маркування в коді моделі має конкретне технічне значення:
- 114 — серія компактних промислових реле Quattro Relay.
- A — тип монтажу: вставний (Plug-in) у колодку/розетку.
- 4 — контактна група: 4 C/O (чотири перекидні контакти / 4 Form C).
- 24VDC — напруга керування котушки: 24 Вольти постійного струму.
- 1 — модифікація корпусу: наявність механічного індикатора спрацьовування та тестової кнопки з важелем примусового блокування.
- L — наявність вбудованого світлодіодного індикатора (LED) стану котушки.
Основні параметри комутації:
- Кількість контактів: 14-pin (14 виводів: 12 на контакти + 2 на котушку).
- Максимальний струм контактів: 10 Ампер.
- Номінальна напруга комутації: до 250 Вольт змінного струму (250 VAC).
- Матеріал контактів: сплав срібло-нікель (AgNi).
