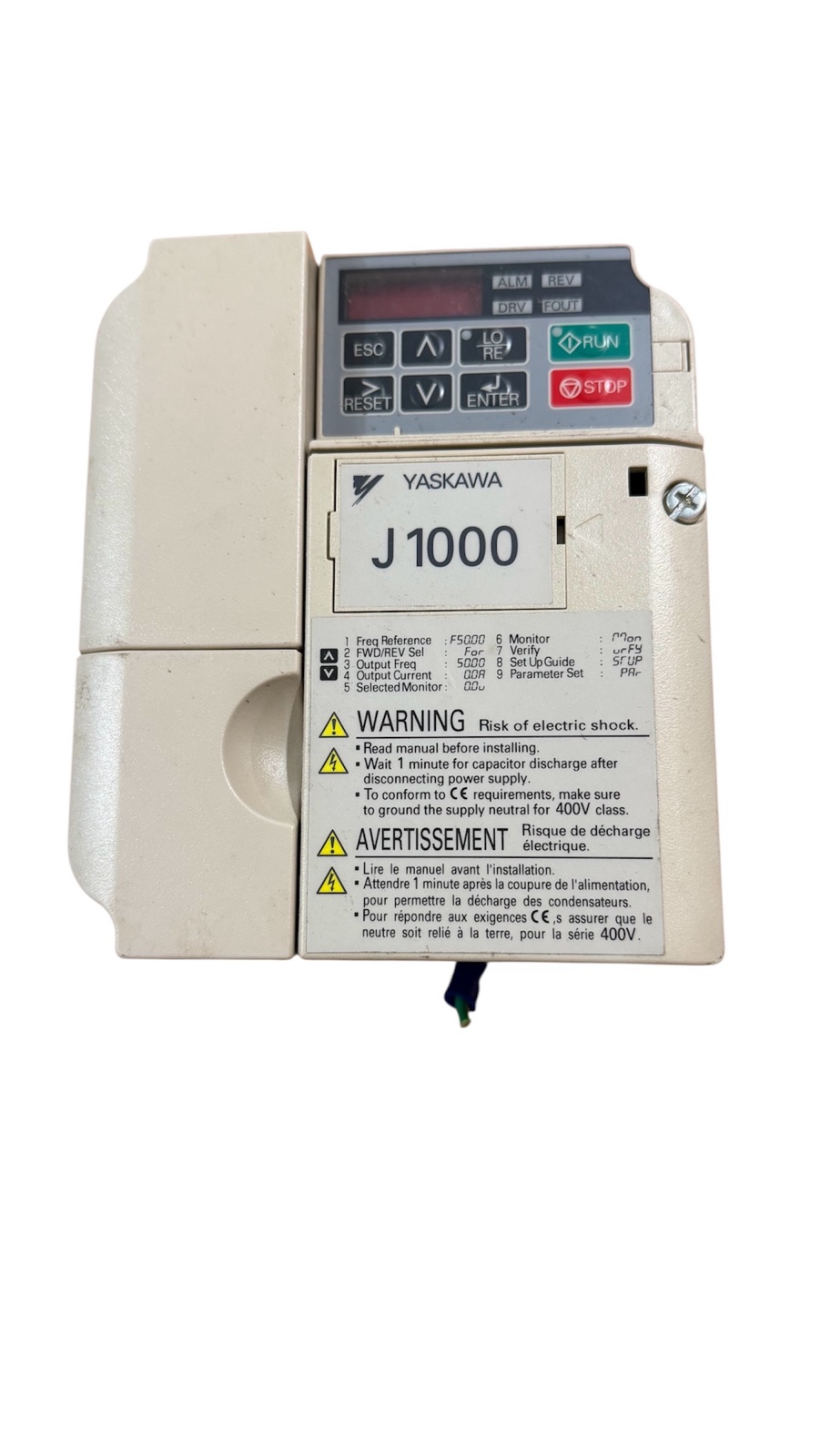

Трифазний частотний перетворювач (0,4 кВт) серії V1000 Basic , Yaskawa J1000 Omron CIMR-JC4A0002BAA

Omron CIMR-JC4A0002BAA (також відомий під брендом Yaskawa J1000) — це компактний частотний перетворювач (інвертор) початкового рівня, призначений для керування трифазними асинхронними двигунами невеликої потужності.

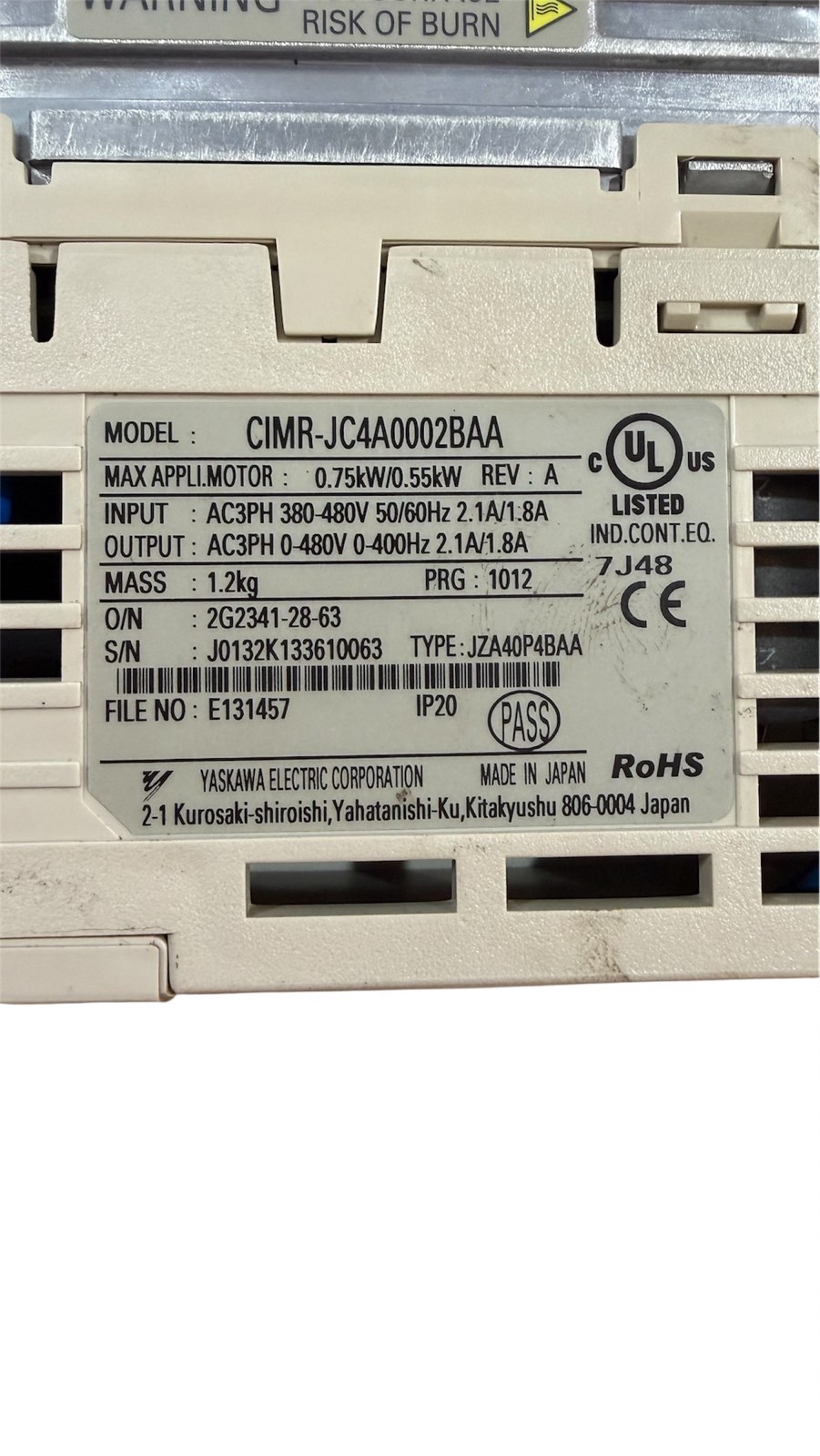

Основні технічні характеристики

Згідно з технічними даними від виробника Yaskawa Europe та документації Omron, модель має наступні параметри:

• Номінальна потужність двигуна:
  • 0.75 кВт у нормальному режимі (Normal Duty, ND).
  • 0.4 кВт у важкому режимі (Heavy Duty, HD).
• Живлення: Трифазна мережа 380–480 В AC (+10% / -15%), 50/60 Гц.
• Вихідний струм:
  • 2.1 А (режим ND — насоси, вентилятори).
  • 1.8 А (режим HD — конвеєри, високе навантаження).
• Метод керування: Вольт-частотне (V/f) керування.
• Вихідна частота: Від 0.1 до 400 Гц.
• Перевантажувальна здатність: 120% від номіналу протягом 60 с (ND) або 150% протягом 60 s (HD).

Конструктивні особливості

• Ступінь захисту: IP20.
• Габарити: Висота — 128 мм, ширина — 108 мм, глибина — 99 мм.
• Вага: Приблизно 1.2 кг.
• Функції: Вбудоване гальмівне переривання (braking chopper), функція запобігання зупинці (stall prevention) та автоналаштування крутного моменту.
