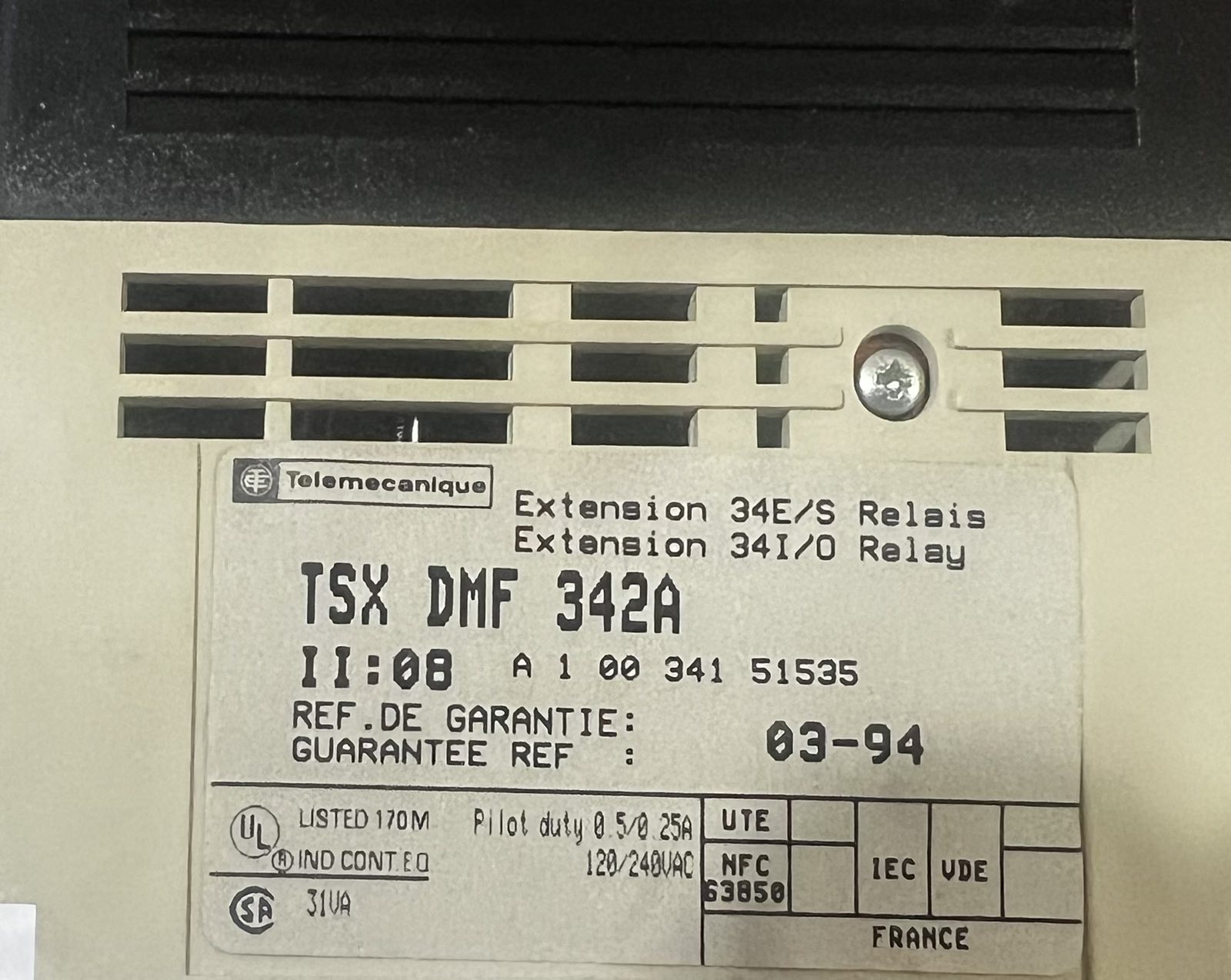

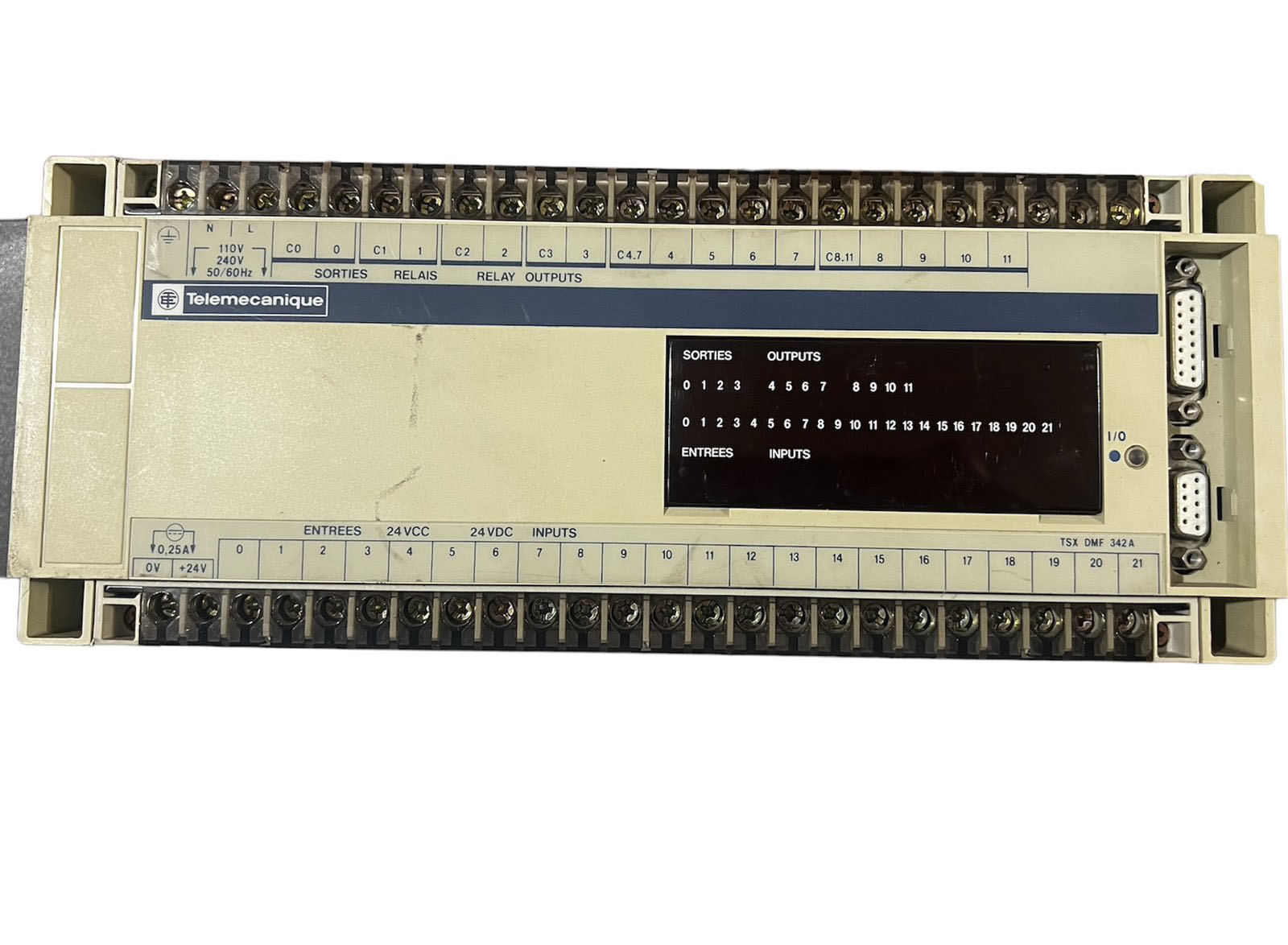

Telemecanique TSX DMF 342A (часто маркується як Schneider Electric TSX-DMF-342A) — це дискретний блок розширення входів/виходів (I/O Extension Block) для мікро-програмованих логічних контролерів (ПЛК) серії TSX 17.
Цей модуль використовується для збільшення кількості каналів керування в застарілих (legacy) системах промислової автоматизації.
⚙️ Ключові технічні характеристики
- Загальна кількість каналів (I/O): 34
- Входи (Inputs): 22 дискретних входи. Працюють під напругою 24 VDC (гальванічно ізольовані).
- Виходи (Outputs): 12 релейних виходів (Relay Outputs).
- Вбудоване джерело живлення: Робота від мережі змінного струму 100–240 VAC. Блок самостійно забезпечує внутрішнє живлення та додаткові 24 VDC (зазвичай до 250 мА) для живлення підключених датчиків.
- Фізичні інтерфейси:
- Світлодіодна (LED) індикація стану кожного входу та виходу на передній панелі.
- Знімні гвинтові клемні колодки для зручного монтажу.
- Спеціальні роз’єми (I/O Bus) для послідовного підключення до базового процесора TSX 17 або інших розширень.
- Вага: Близько 1.4 кг.
🛠️ Сумісність та програмування
Модуль сумісний із ПЛК серії Telemecanique TSX 17 (зокрема моделями TSX 17-20). Програмування таких систем зазвичай виконувалося в середовищах на кшталт PL7-2 або PL7-Micro, що підтримують мови Ladder (LDR) та Grafcet.
💡 Поточний статус продукту
Серія TSX 17 вже знята з виробництва компанією Schneider Electric (яка поглинула бренд Telemecanique). Сьогодні цей блок розширення недоступний як новий виріб від виробника
