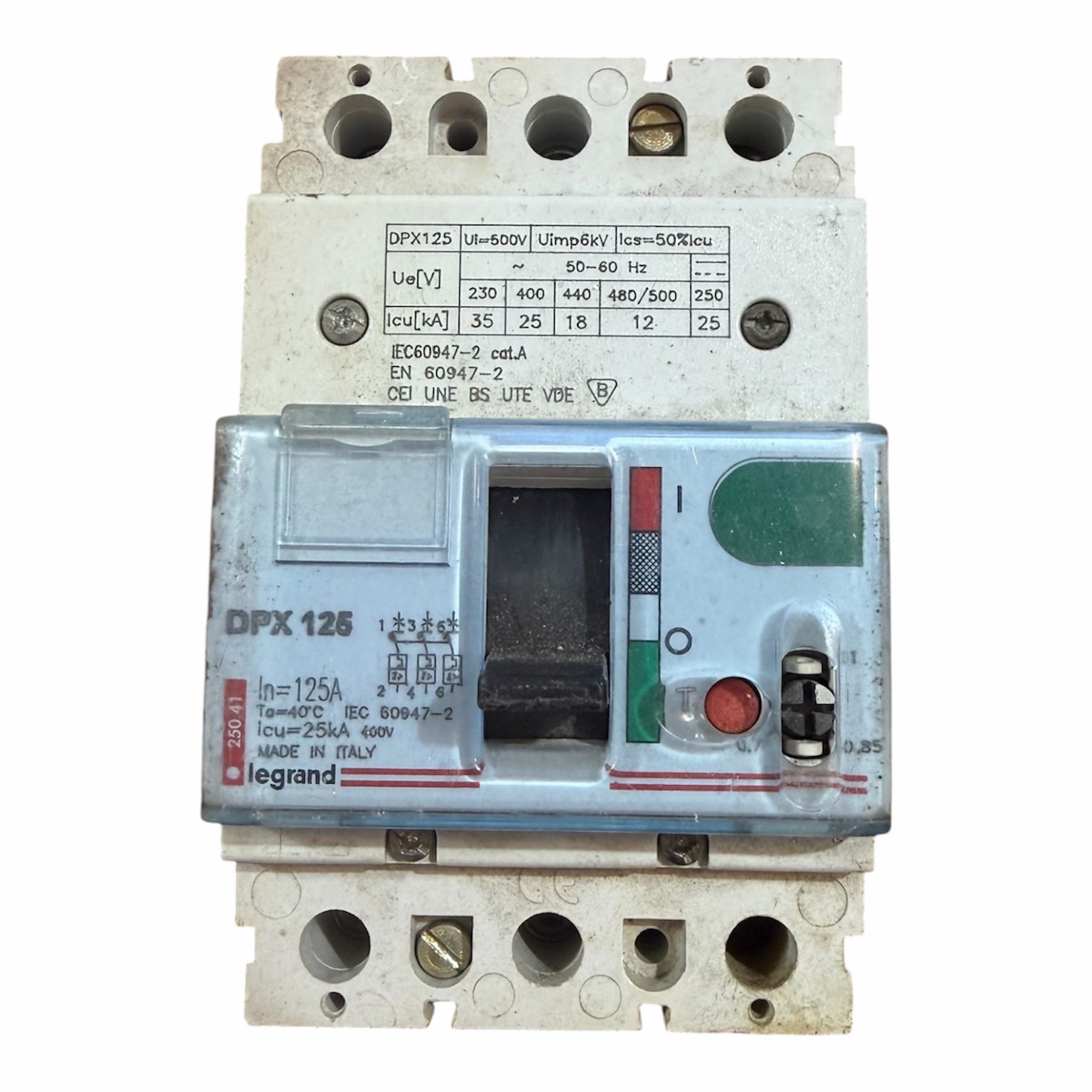

Legrand DPX 125 (а також його сучасне оновлення DPX³ 125 HP) — це серія автоматичних вимикачів у литому корпусі (MCCB), призначених для комутації, захисту від перевантажень та коротких замикань у низьковольтних електричних мережах промислових та комерційних об’єктів. Максимальний номінальний струм цієї лінійки становить 125 А, а її апарати випускаються з різною вимикальною здатністю та кількістю полюсів.
Основні технічні характеристики
Залежно від покоління (класична серія DPX або оновлена DPX³ HP), характеристики пристроїв можуть дещо відрізнятися:
| Параметр | Серія DPX 125 (класична) | Серія DPX³ 125 HP (сучасна) |
|---|---|---|
| Номінальний струм (\(I_{n}\)) | від 16 до 125 А | від 16 до 125 А |
| Кількість полюсів | 1P, 2P, 3P, 4P | 3P, 4P |
| Номінальна напруга (\(U_{e}\)) | до 500 В змінного струму (AC) | до 500 В / 690 В змінного струму (AC) |
| Вимикальна здатність (\(I_{cu}\)) | 16 кА, 25 кА, 36 кА | 36 кА, 50 кА, 70 кА, 100 кА |
| Тип розчіплювача | Термомагнітний | Термомагнітний (доступні версії з вбудованим ПЗВ) |
| Регулювання теплового захисту | від 0,7 до 1,0 \(\times I_{n}\) | від 0,8 до 1,0 \(\times I_{n}\) |
| Магнітний захист (від КЗ) | Фіксований | Фіксований на рівні \(10 \times I_n\) |
| Зносостійкість (мех. / електр.) | 25 000 / 8 000 циклів | 20 000 / 8 000 циклів |
Особливості та конструкція
- Регульований термозахист: На передній панелі є поворотні ручки (гвинти), які дозволяють точно налаштувати поріг спрацьовування захисту від перевантаження під конкретне навантаження кабелю.
- Компактні габарити: Оптимізовані розміри дозволяють легко монтувати вимикачі в розподільні щити (наприклад, серій Legrand XL³ або на стандартну DIN-рейку за допомогою спеціальних адаптерів).
- Додаткові аксесуари: Пристрої можна доукомплектувати допоміжними контактами стану, сигналізацією аварії, незалежними розчіплювачами (для дистанційного вимкнення), мінімальними розчіплювачами напруги, а також мотор-приводами чи поворотними ручками.
- Версії з дифзахистом (ПЗВ): Моделі DPX³ 125 HP можуть мати інтегрований електронний модуль захисту від витоку струму на землю з регульованою чутливістю та часом спрацьовування.
Детальнішу технічну документацію та графіки спрацьовування можна переглянути в офіційному Technical Sheet Legrand DPX³ 125
