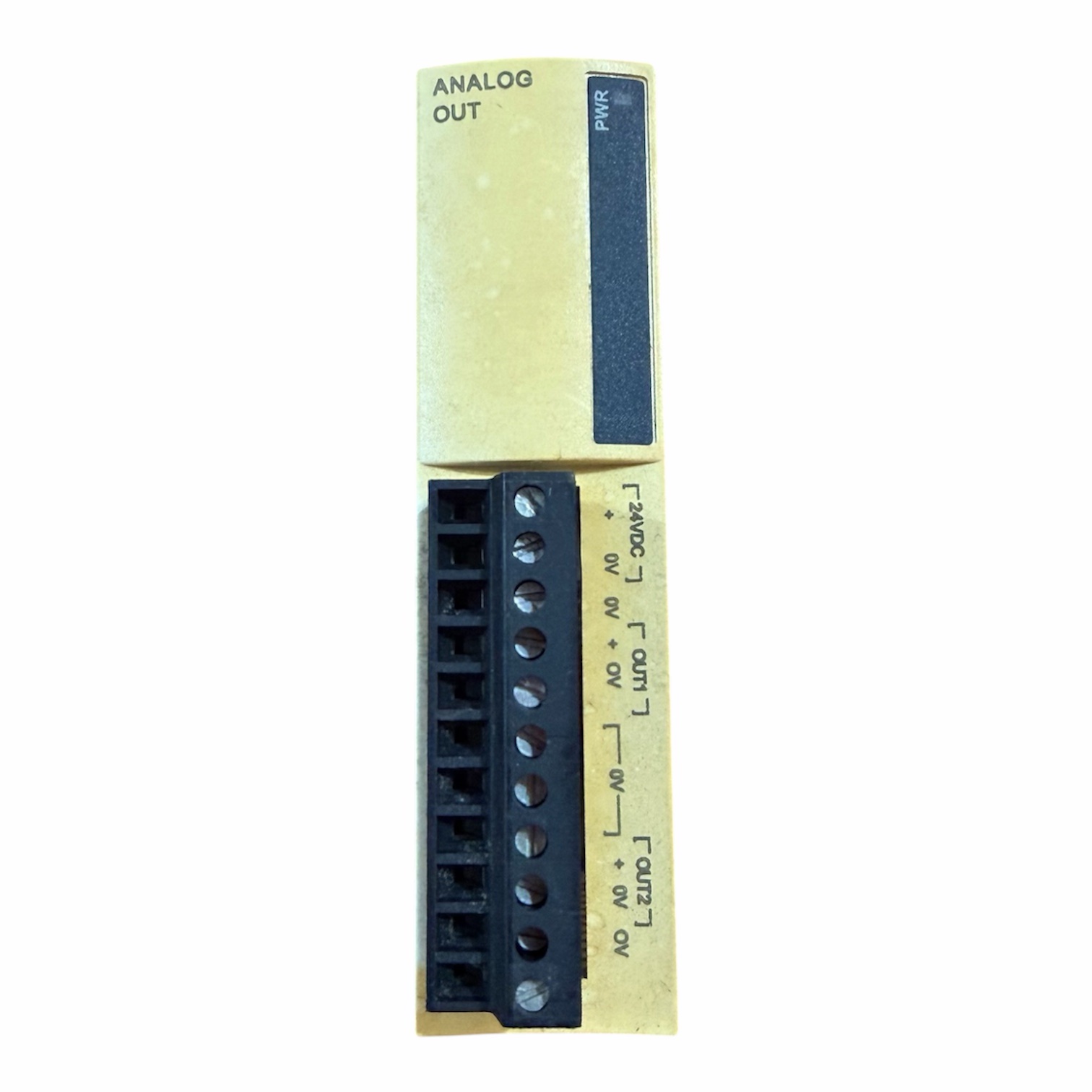

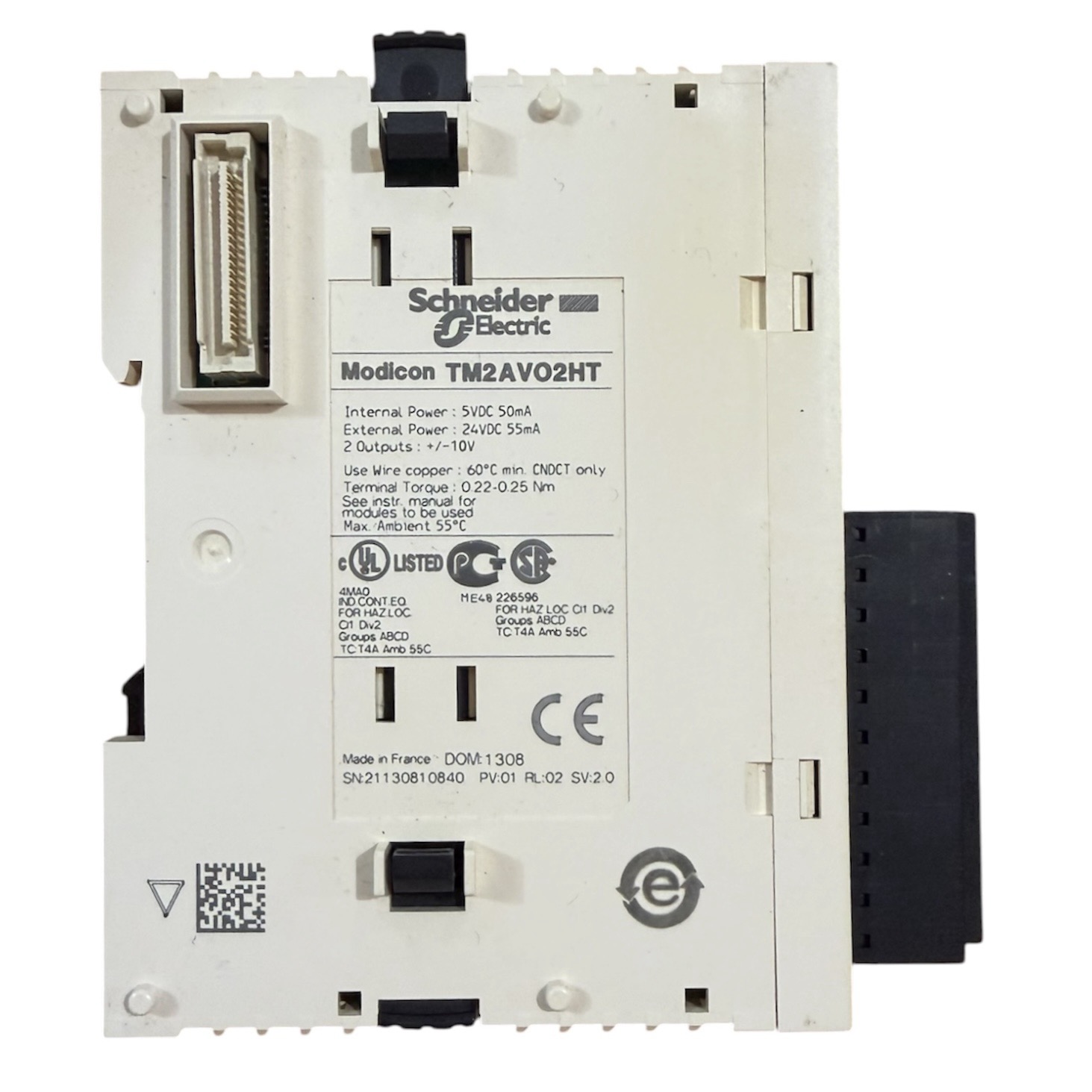

Schneider Electric Modicon TM2AVO2HT — це аналоговий модуль розширення виходів, призначений для програмованих логічних контролерів (ПЛК) серії Modicon M238, а також сумісний із системами Twido та розподіленим вводом/виводом Advantys OTB.
Важлива примітка щодо життєвого циклу: Виробник офіційно зняв модуль з виробництва у червні 2019 року, а стандартний сервісний період завершився у червні 2024 року.
Основні технічні характеристики модуля
- Кількість каналів: 2 аналогові виходи.
- Тип вихідного сигналу: Напруга ±10 В.
- Роздільна здатність: 11 біт + знак.
- Значення молодшого розряду (LSB): ±9,8 мВ.
- Тип підключення: 1 знімна клемна колодка під гвинт.
- Номінальна напруга живлення: 24 В постійного струму (зовнішнє джерело, допустимі межі 19,2…30 В).
- Споживання струму: 60 мА від внутрішньої шини 5 В та 60 мА від зовнішнього джерела 24 В.
- Час конверсії / стабілізації: 2 мс.
- Похибка вимірювання: ±0.5 % від повної шкали при температурі 25 °C.
- Тип навантаження: Резистивне (опір навантаження ≤ 3000 Ом).
- Ізоляція: Фотопара (оптрон) між каналами та внутрішньою логікою; діелектрична міцність — 2500 В.
- Фізичні розміри: Ширина 23,5 мм, глибина 70 мм, висота 90 мм.
- Вага: 0,085 кг.
Документація та схеми підключення
Повні технічні специфікації, габаритні креслення та детальні схеми підключення (Wiring Diagrams) ви можете знайти безпосередньо у:
- Офіційному технічному паспорті продукту: Schneider Electric TM2AVO2HT Datasheet.
- Посібнику з апаратного забезпечення: TM2 Analog I/O Modules Hardware Guide.
