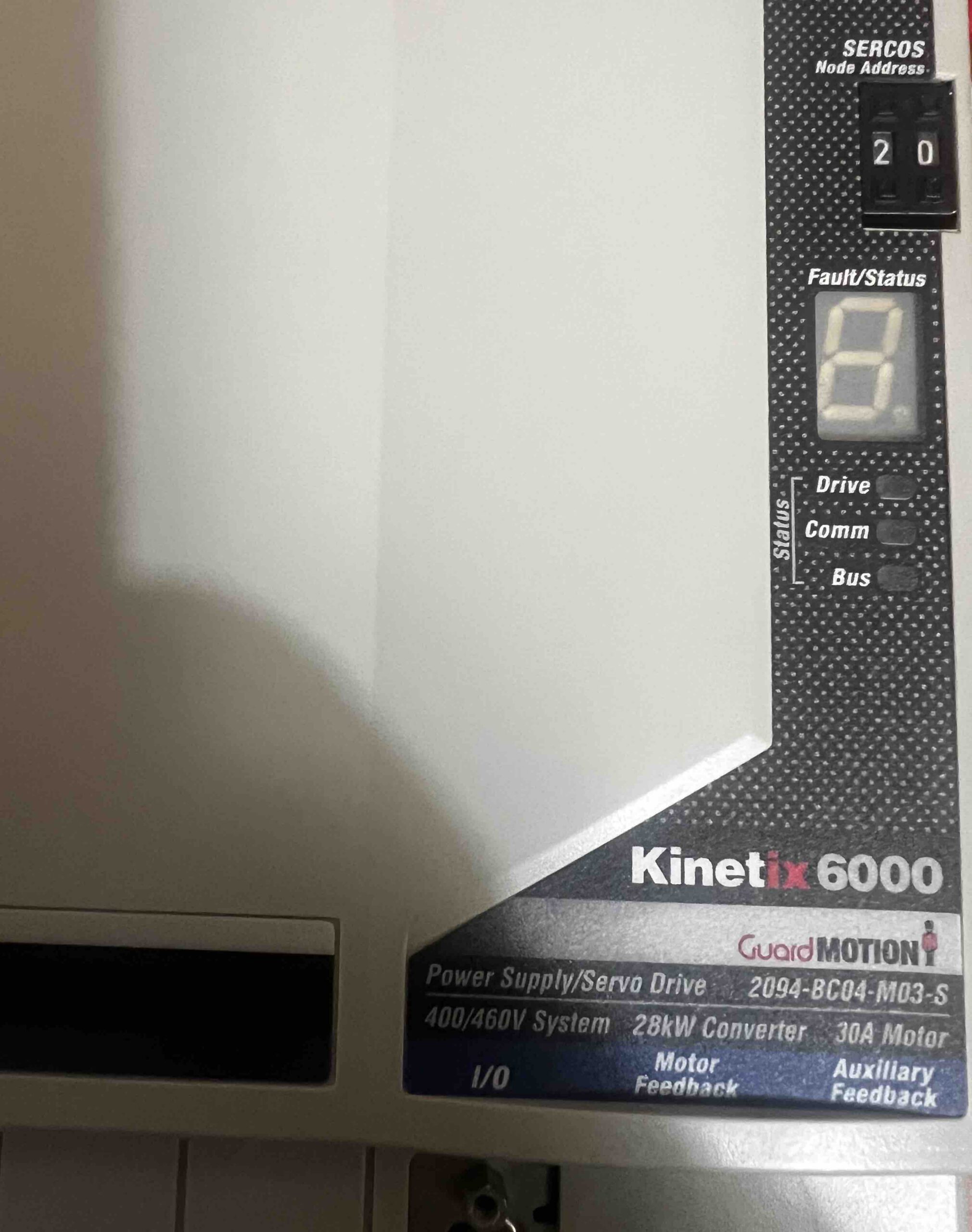

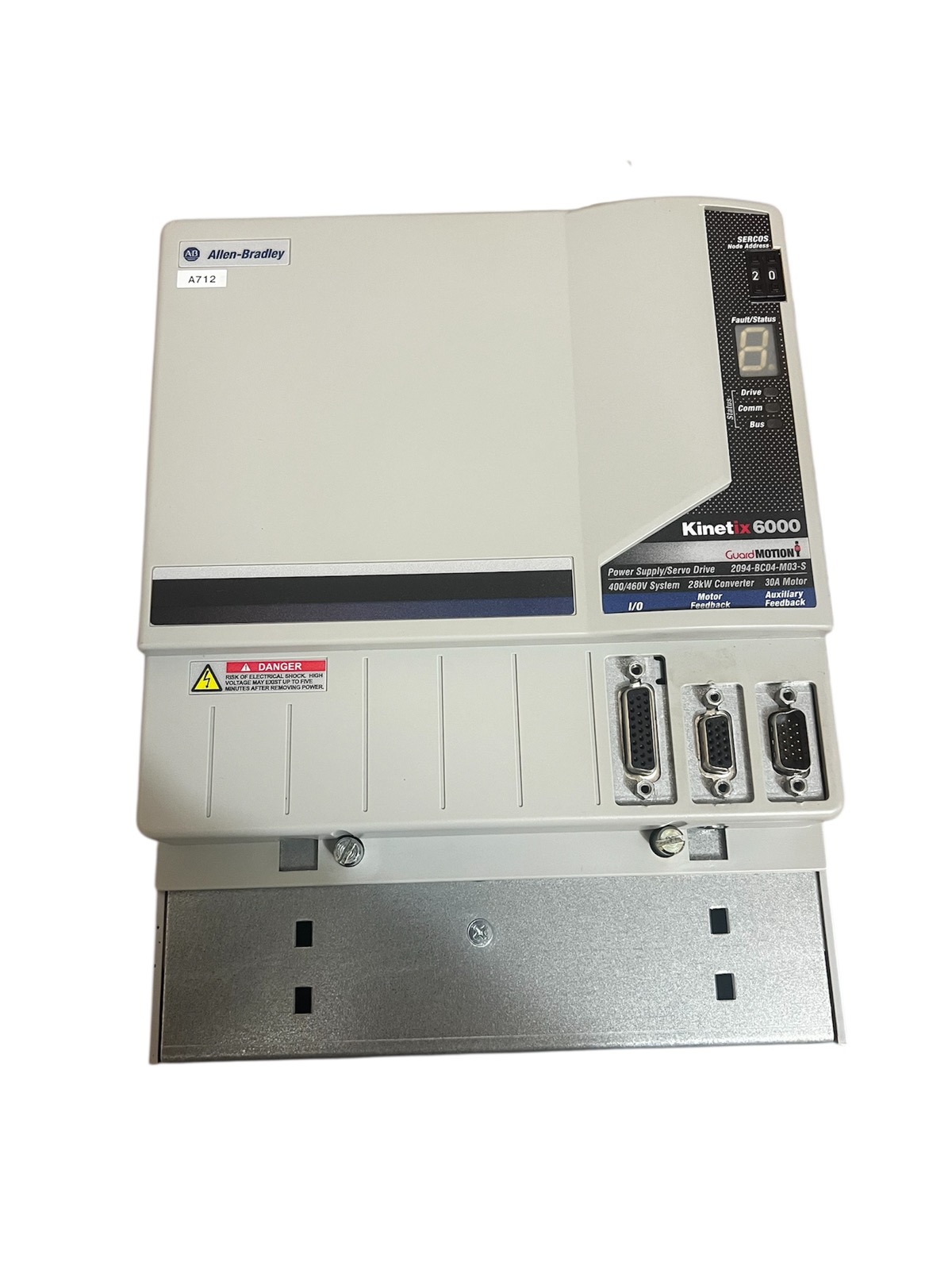

Allen-Bradley 2094-BC04-M03-S — це інтегрований осьовий модуль (IAM) серії Kinetix 6000, призначений для керування сервоприводами в промислових системах автоматизації. Він поєднує функції перетворювача (converter) та інвертора (inverter) в одному компактному пристрої.
Основні технічні характеристики
- Тип модуля: Інтегрований осьовий модуль (Integrated Axis Module, IAM).
- Напруга живлення: 400/460 В AC, 3-фазна (номінально 360–480 В).
- Потужність перетворювача: 28 кВт.
- Струм інвертора: 30 А (номінальний rms).
- Функції безпеки: Обладнаний функцією Safe Torque Off (STO).
- Входи: Включає 6 входів (2 входи реєстрації, 1 вхід вихідного положення, 2 входи переміщення, 1 вхід дозволу осі).
- Монтаж: Має бути встановлений у крайньому лівому слоті силової шини (power rail).
Відмінності між серіями
Модуль випускався в декількох серіях (A, B, C), які мають різні показники пікового струму:
- Серія A: Піковий струм 150% від номінального.
- Серії B та C: Піковий струм 250% від номінального.
