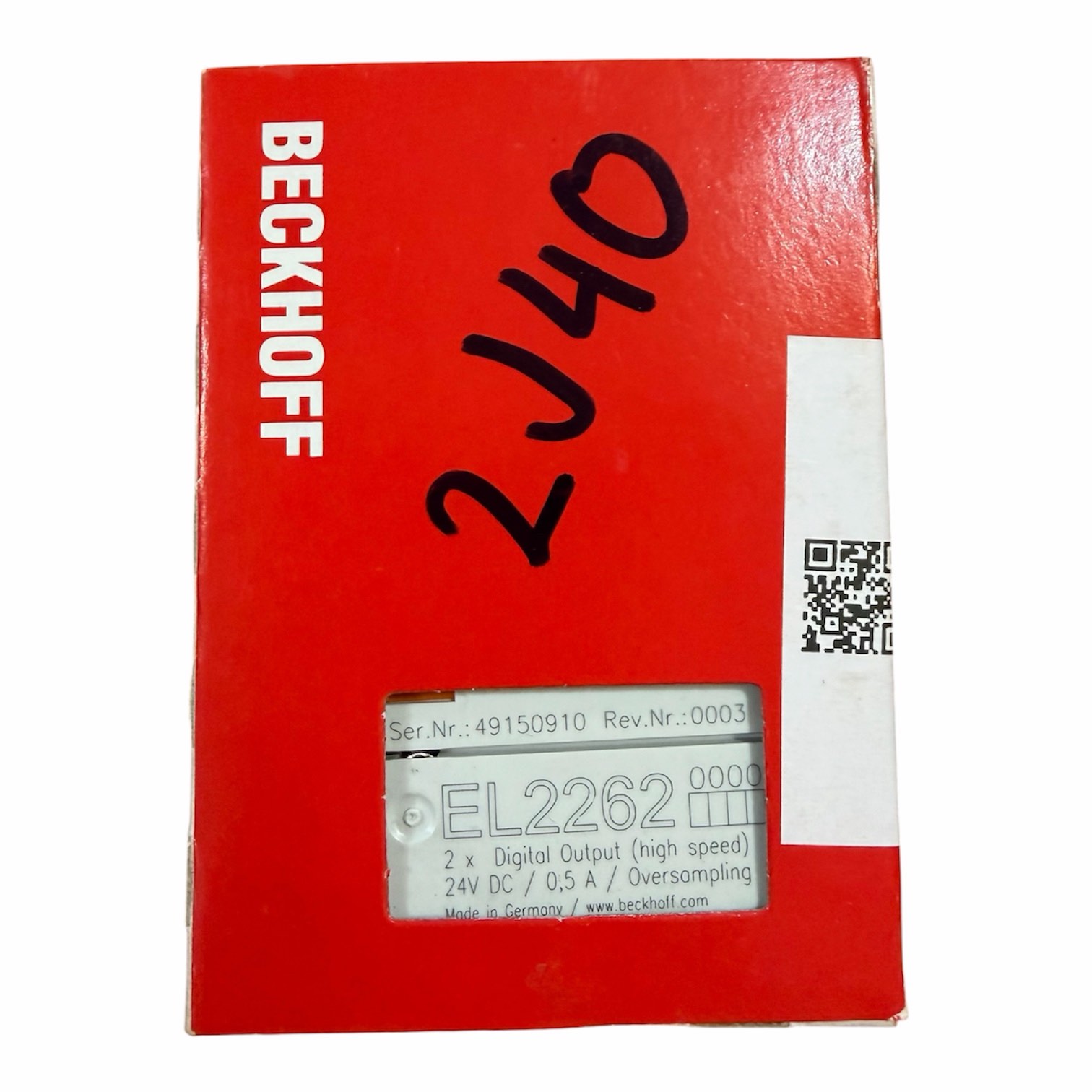

Beckhoff EL2262 є двоканальним цифровим вихідним модулем EtherCAT (24 В постійного струму, 0.5 А) із підтримкою технології надлишкової дискретизації (oversampling). Цей модуль розроблений для високошвидкісних промислових систем керування в рамках концепції Beckhoff XFC (eXtreme Fast Control Technology).
Key Technical Specs / Основні характеристики
Модуль дозволяє видавати дискретні сигнали з роздільною здатністю, яка значно перевищує швидкість основного циклу шини EtherCAT.
| Параметр | Значення / Специфікація |
|---|---|
| Кількість каналів | 2 цифрові виходи |
| Номінальна напруга | 24 V DC (-15% / +20%) |
| Максимальний струм | 0.5 А на канал (із захистом від короткого замикання) |
| Тип виходу | Push-pull (двотактний вихід) |
| Коефіцієнт оверсемплінгу (n) | Від 1 до 1000 (кратно циклу шини) |
| Макс. частота дискретизації | До 1 Msample/s (мінімальний період 1 мкс) |
| Типи навантаження | Активне (омічне), індуктивне, лампове |
| Технологія підключення | 4-провідна схема |
| Розподілені годинники (DC) | Підтримуються (Distributed Clocks) |
Принцип роботи (Oversampling)
Замість того, щоб змінювати стан виходу лише один раз за цикл контролера (наприклад, кожну 1 мілісекунду), EL2262 отримує від майстра EtherCAT масив даних (блок значень).
- Внутрішній контролер модуля ESC розбиває основний цикл шини на n мікроциклів.
- Послідовно виводить підготовлені стани з мікрокроком до 1 мікросекунди.
- Сінхронізація Distributed Clocks гарантує, що часова база модуля чітко узгоджена з іншими компонентами системи.
Сфера застосування
Завдяки високій точності, модуль незамінний у задачах, що потребують суб-мілісекундної реакції:
- Електронні кулачкові контролери (Digital Cams) та швидкі автомати здуву браку.
- Керування системами дозування, нанесення клею або лазерного маркування.
- Формування швидких ШІМ (PWM) імпульсів високої точності.
