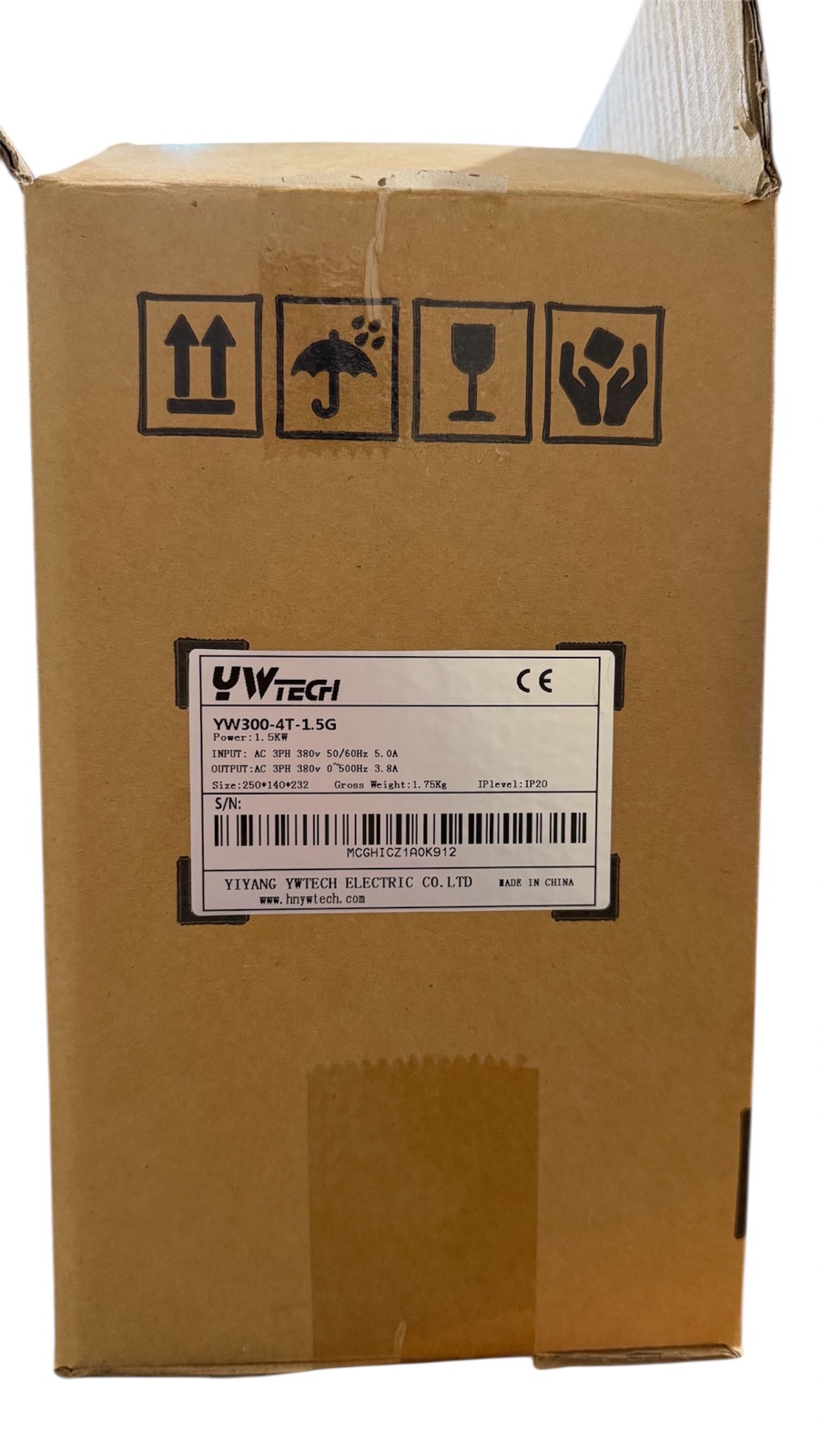

Частотний перетворювач YW300-4T-1.5G — це пристрій для керування швидкістю обертання асинхронних електродвигунів потужністю до 1,5 кВт. Ця модель часто зустрічається під брендами YWtech і належить до серії універсальних векторних інверторів.
Основні технічні характеристики
- Потужність: 1,5 кВт (2 к.с.).
- Живлення (Вхід): 3-фазне, 380 В (допустимий діапазон часто може бути ширшим).
- Вихід: 3-фазне, 0–380 В.
- Номінальний струм: близько 3.8 А (стандарт для 1,5 кВт при 380 В).
- Метод керування: Векторне керування без датчика зворотного зв’язку (Sensorless Vector Control) або вольт-частотне керування (V/F).
- Діапазон вихідної частоти: 0.0–999 Гц (залежить від налаштувань параметра F0.04).
Функціональні можливості
- Захист: Від перевантаження по струму, перенапруги, зниженої напруги, перегріву та короткого замикання.
- Інтерфейси: Має вбудований порт RS485 для віддаленого керування по протоколу Modbus.

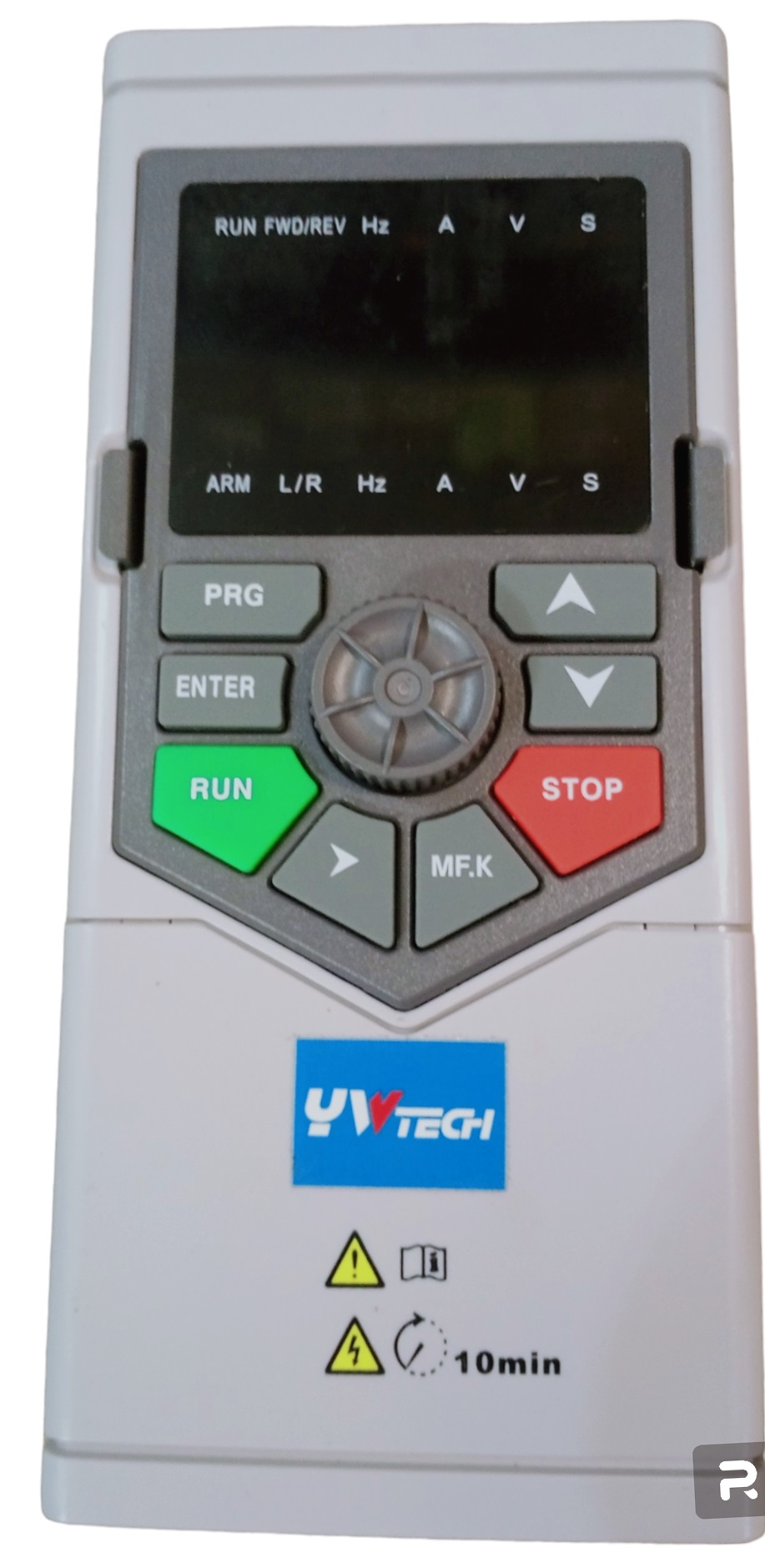

- Керування швидкістю: Через вбудовану панель, зовнішній потенціометр або аналогові сигнали (0-10В / 4-20мА).
- ПІД-регулятор: Вбудований модуль для підтримки стабільного тиску або температури в системах водопостачання та вентиляції.
Важливі параметри налаштування (типові для серії 300)
Для базової роботи часто налаштовують такі параметри:
- F0.02: Вибір джерела команди запуску (0 — панель, 1 — зовнішні клеми).
- F0.03: Джерело заданої частоти (0 — цифрова установка, 2 — потенціометр).
- F0.12 / F0.13: Час прискорення та гальмування (секунди).
- Група P (або аналогічна): Дані двигуна (потужність, струм, оберти).
Порада: Перед підключенням обов’язково перевірте опір ізоляції двигуна, щоб уникнути пошкодження інвертора через пробій обмоток.
Ви можете завантажити детальну інструкцію (англійською мовою) за цим посиланням: User Manual YW300.
