Вимірювання і моніторинг
Додатки
– Моніторинг поточних рівнів
– Моніторинг потреб в енергії
– Моніторинг частотних приводів
– Моніторинг коригувальних змінних
– Моніторинг нагрівальних елементів

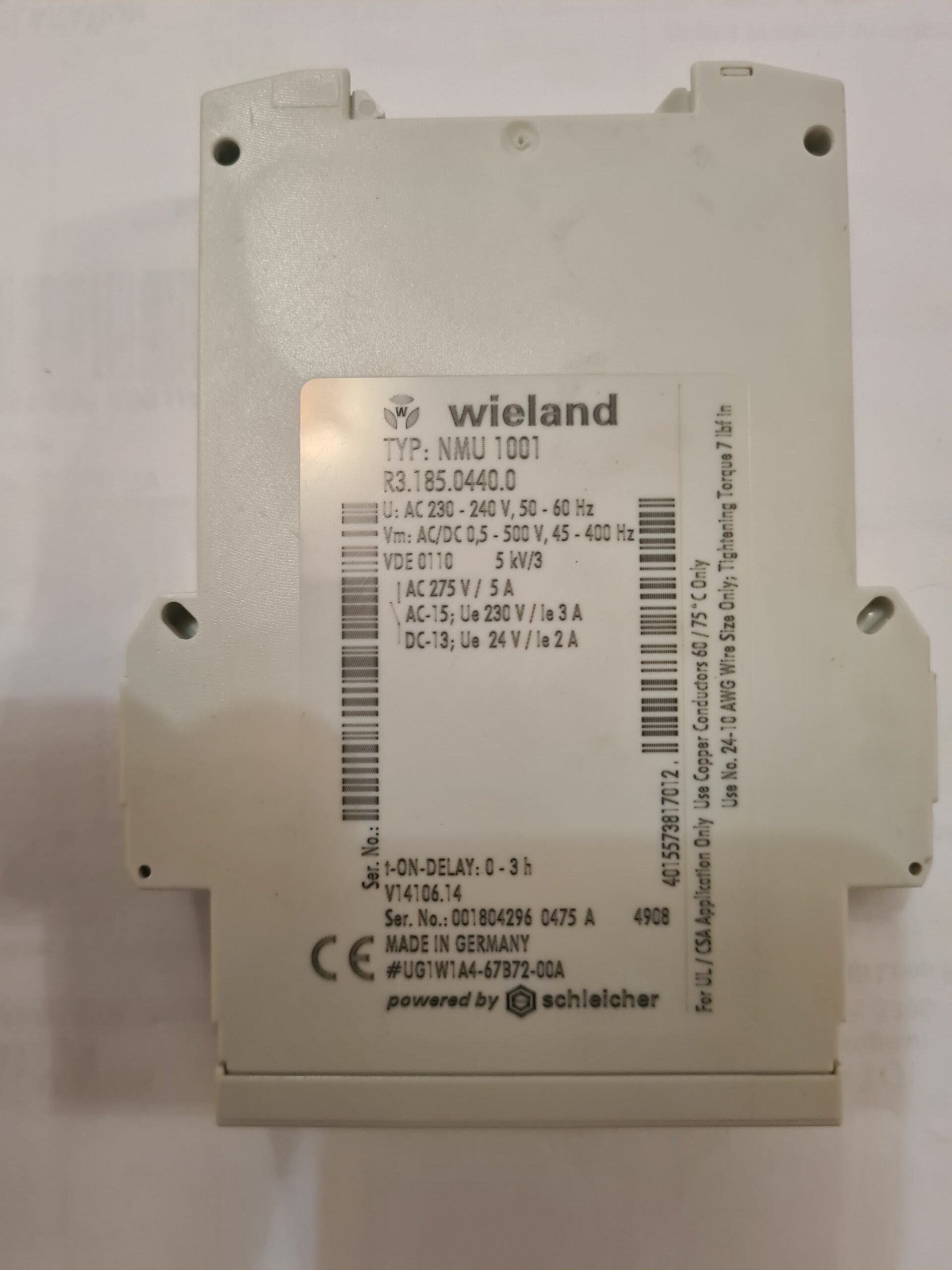

Для контролю верхньої та нижньої межі однофазної напруги.
– 3 діапазони вимірювання змінного/постійного струму від 0,5 до 500 В.
– Синусоїдальна, прямокутна, трикутна форми сигналу
– Вибір часу 16 затримок увімкнення: без затримки, від 0,1 с до 3 год
– Діапазон частоти вимірюваної величини від 45 до 400 Гц
Функції
NMI 1001 – це реле контролю однофазних струмів. Існує два типи
з різними діапазонами вимірювання. Частотний діапазон охоплює від 45 Гц до 400 Гц змінного струму.
Виміряне значення реєструється за допомогою вбудованого повнохвильового випрямляча. Таким чином, є можливість
можна контролювати несинусоїдальні струми (наприклад, струми з гармонічною складовою).
Для змінного струму пристрої оцінюють значення випрямляча, відкаліброване за середньоквадратичним значенням синусоїдальної напруги.
синусоїдальної напруги.
При вимірюванні постійного струму виконується випрямлення і контролюється середнє значення
контролюється середнє значення. Саме ефективне значення не контролюється. В якості вихідного контакту доступний 1 перемикаючий контакт. Існує електрична ізоляція між допоміжним джерелом живлення,
вимірювальним колом і вихідним колом (релейний контакт).

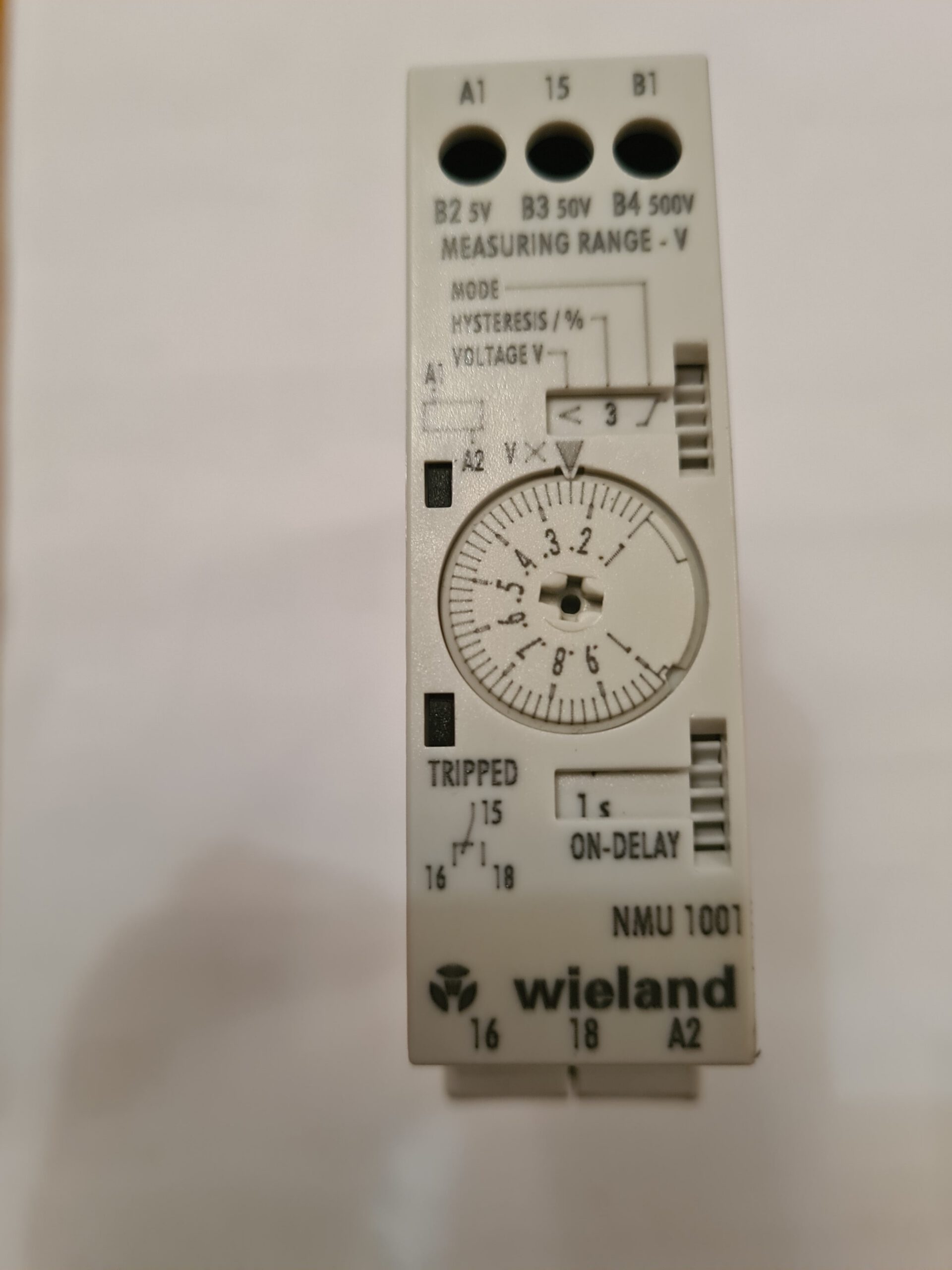

Три діапазони вимірювання налаштовуються за допомогою різних з’єднань
вхідних клем B1, B2, B3 і B4. Значення спрацьовування налаштовується за допомогою
потенціометром Ix. Функції пристрою та час затримки увімкнення налаштовуються за допомогою
поворотних перемикачів (див. “Налаштування”)
Функція принципу розімкнутого ланцюга
Після подачі напруги живлення і перевищення нижньої межі (<) або верхньої межі
(>) значення попередньо вибраного значення спрацьовування, вихідне реле перемикається в положення ON
у положення “Увімкнено”. Це відбувається відповідно до попередньо вибраного часу затримки увімкнення. Коли контрольована змінна
контрольована величина повертається до значення спрацьовування, вихідне реле перемикається в положення
OFF в залежності від налаштування гістерезису (3 % або 10 %).
Принцип роботи за замкненим контуром
Після подачі напруги живлення і після закінчення часу очікування t
B, вихідне реле
перемикається в положення УВІМКНЕНО. Перевищення нижньої межі (<) або верхньої межі
(>) попередньо обраного значення спрацьовування, відповідно до обраної функції, призводить до того, що вихідне реле
вихідне реле перемикається назад у вимкнене положення, залежно від попередньо обраного часу затримки увімкнення. Коли контрольована величина повертається до значення спрацьовування, вихідне реле
реле перемикається в положення ON залежно від налаштування гістерезису (3 % або 10 %).
або 10 %)
Примітки
– Натискання перемикача функцій або перемикача часу під час відліку часу призведе до того, що
негайно припиняє роботу відліку часу.
– При затримці “-” (без затримки) і одночасному активному переповненні функції (значення
значення відгуку), NMI 1001 буде реагувати на миттєве значення
на миттєве значення контрольованої змінної на певному пороговому значенні і спричинить перемикання вихідного реле в режим
“швидкий час” (див. “Час спрацьовування” у розділі “Технічні дані”).
– Від’єднайте з’єднувальні кабелі реле вимірювання струму перед виконанням
перевірки ізоляції або напруги
