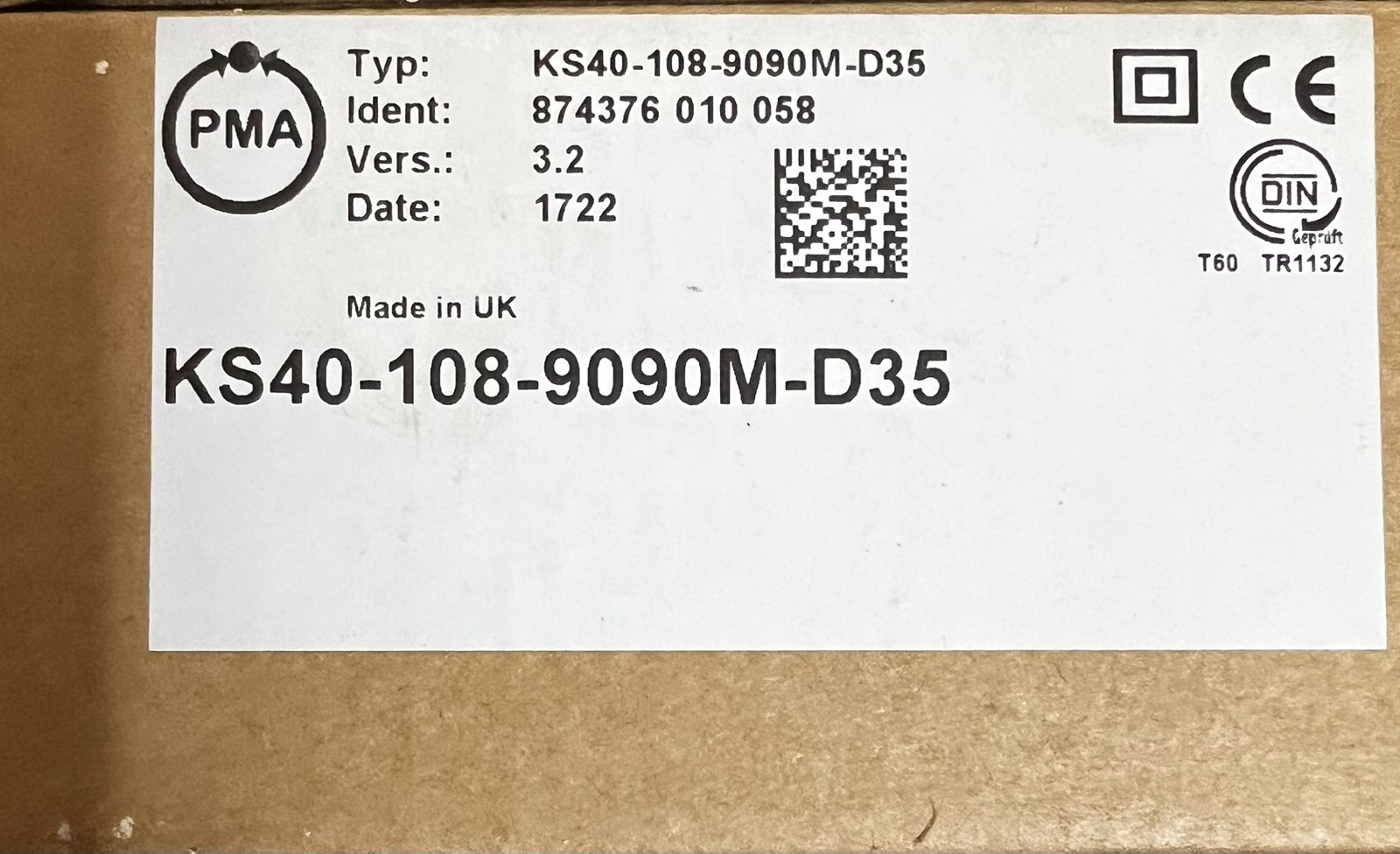

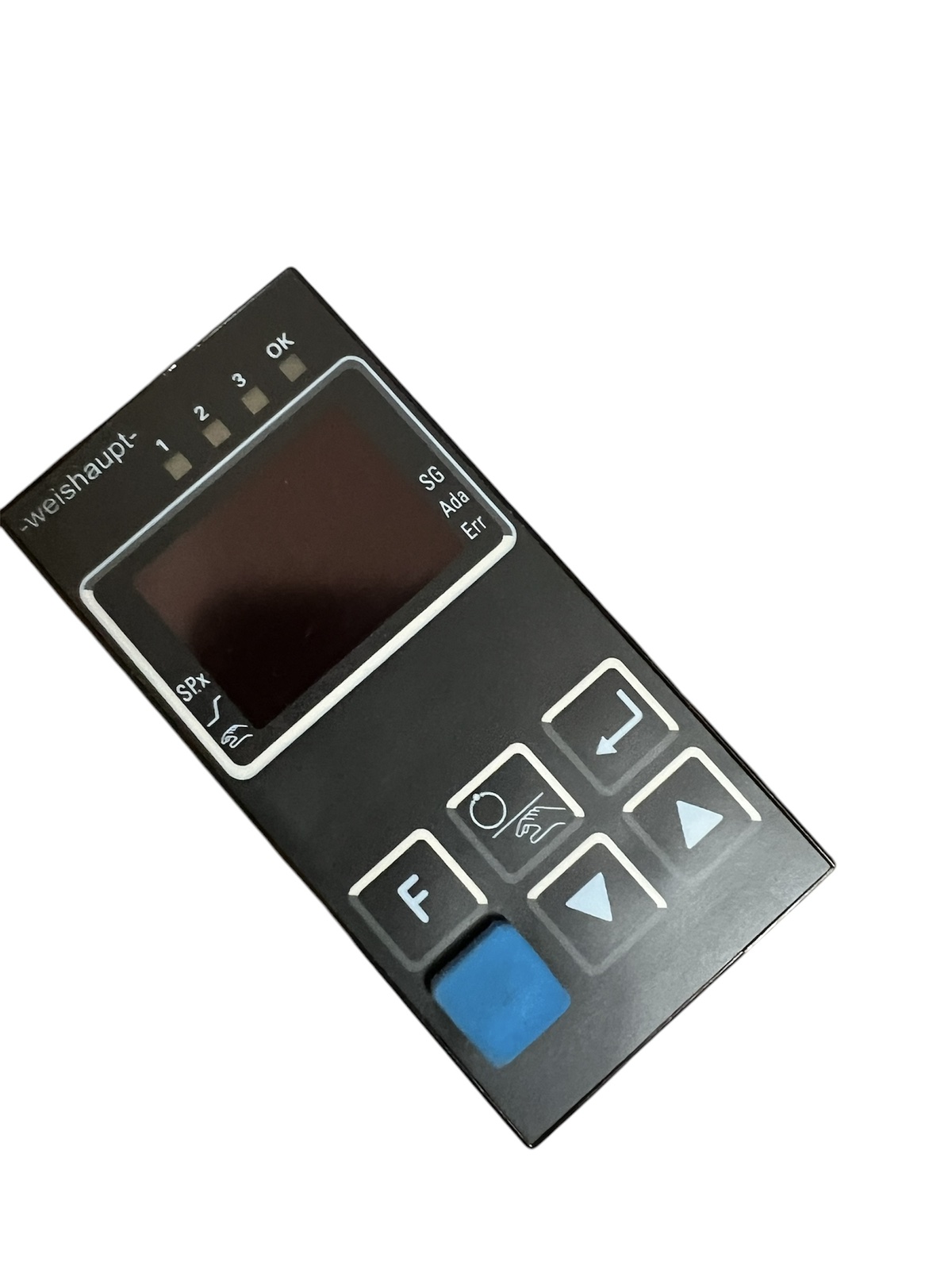

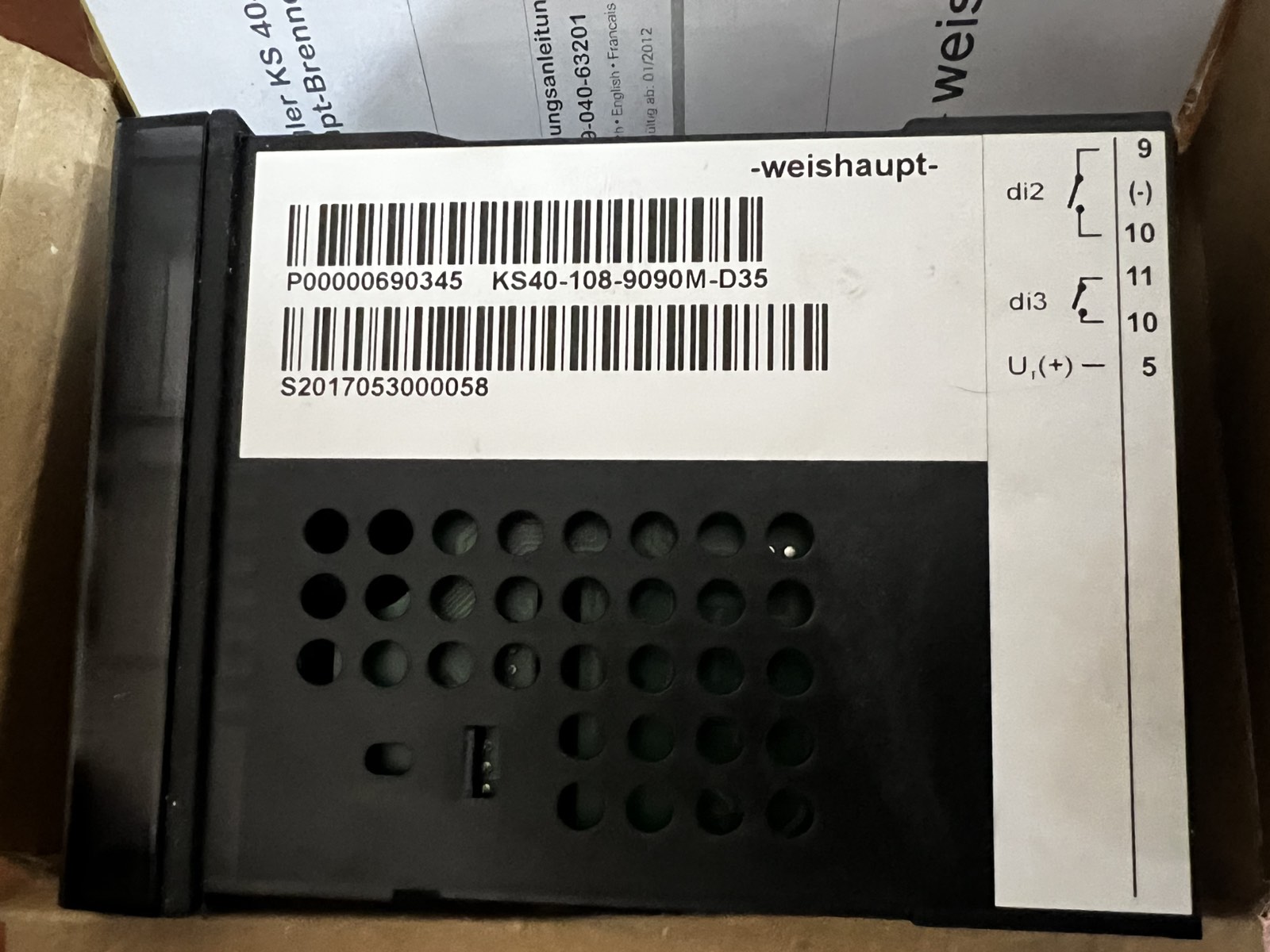

Weishaupt KS40-108-9090M-D35 (артикул 690345) — це універсальний мікропроцесорний регулятор потужності та температури, розроблений компанією PMA (Німеччина) спеціально для систем автоматизації промислових пальників і котлів компанії Max Weishaupt GmbH.
Пристрій призначений для прецизійного керування двоступеневими, триступеневими та модульованими пальниками для точної оптимізації витрати палива та підтримки температурного режиму.
Технічні характеристики та параметри
- Робоча напруга: 90–250 В змінного струму (AC), 50/60 Гц.
- Споживана потужність: близько 7,0 ВА.
- Габаритні розміри: 96 х 48 мм (фронтальна панель), монтажна глибина 118 мм.
- Клас захисту (DIN 40050): IP65 з фронтального боку, IP20 для корпусу та клем.
- Входи: Універсальні аналогові входи з підтримкою термометрів опору (Pt100/Pt1000) та термопар різних типів (J, K, N, L, R, S).
- Виходи: 3 релейні виходи (ON/OFF або контури трипозиційного крокового регулювання для сервоприводів).
- Тип регулювання: PID-регулювання, двопозиційне (вкл/викл) або трипозиційне крокове керування кроковими двигунами пальників.
- Вага: 280 грамів.
Основний функціонал та переваги
- Інтерфейс BluePort®: Наявність фронтального порту та сумісність із ПЗ BlueControl дозволяють швидко конфігурувати, тестувати та обслуговувати прилад за допомогою ПК.
- Режими конфігурації: Може працювати як сигналізатор для двоступеневого пальника або як триточковий кроковий регулятор у зв’язці з датчиками тиску чи температури.
- Безпека: Вбудована система відстеження поломки датчиків (автоматичний перехід у безпечний режим) та диспетчер інтервалів технічного обслуговування.
Якщо ви плануєте заміну або первинне налаштування цього пристрою, детальні схеми підключення клем можна знайти в офіційній інструкції до регулятора KS40-1 на West Control Solutions
