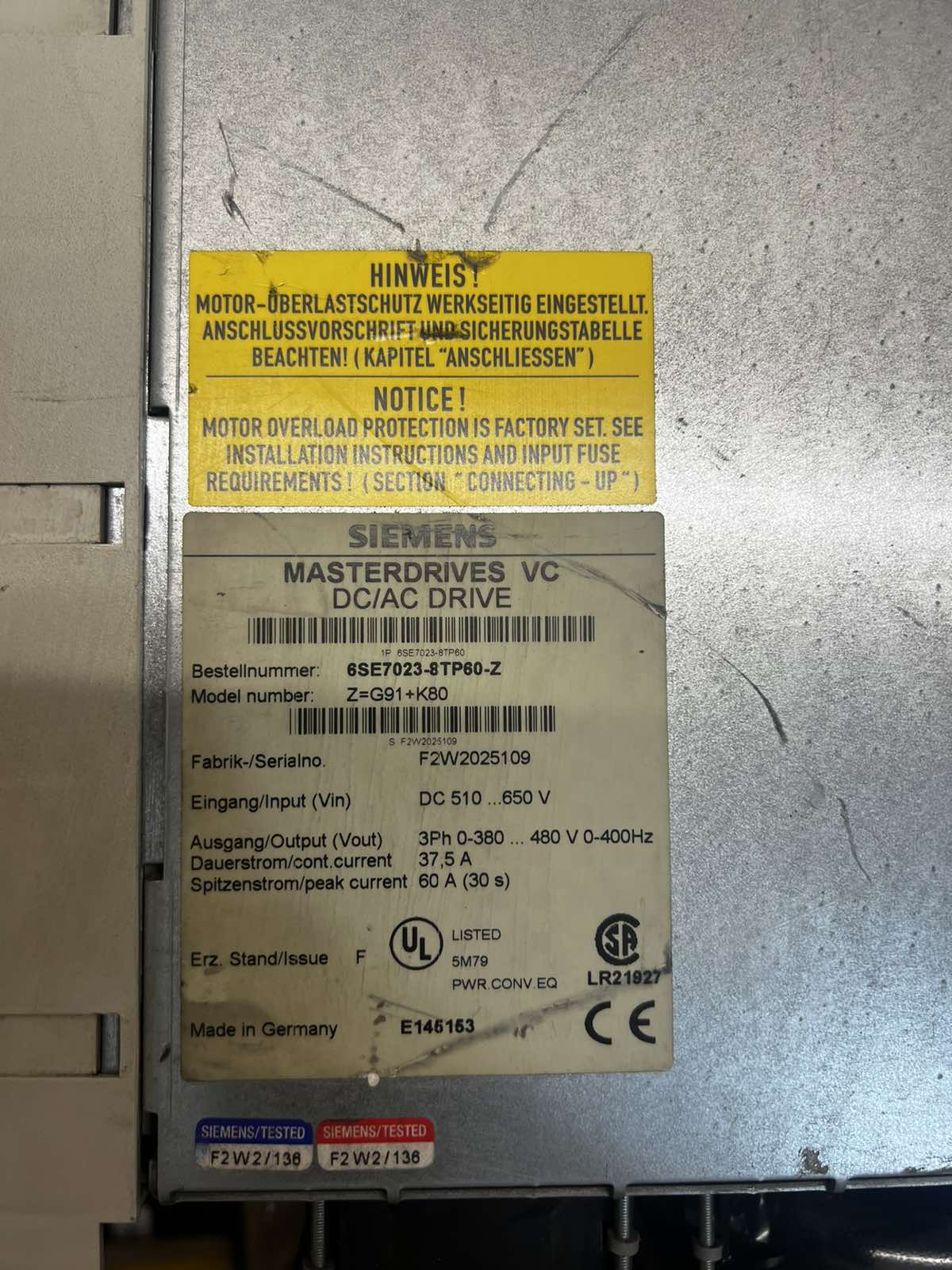

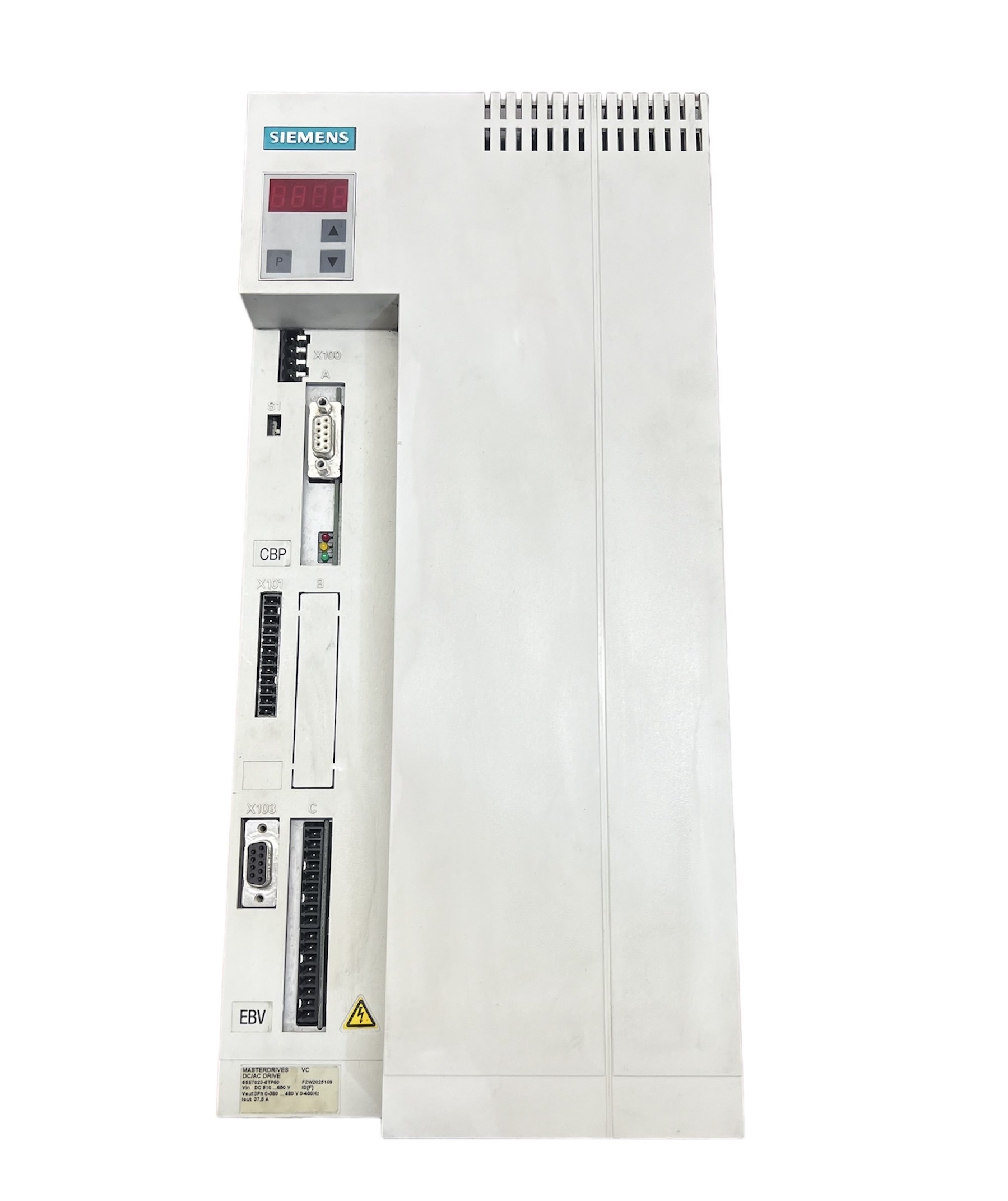

Siemens SIMOVERT MASTERDRIVES VC 6SE7023-8TP60-Z — це частотний перетворювач серії Vector Control у компактному виконанні (Compact PLUS), призначений для точного керування трифазними електродвигунами.
Основні технічні характеристики
- Тип пристрою: DC/AC інвертор (працює від ланки постійного струму).
- Номінальна потужність: 18.5 кВт.
- Номінальний вихідний струм: 37.5 А (піковий струм до 60 А протягом 30 секунд).
- Вхідна напруга (DC): 510–650 В.
- Вихідна напруга (3 AC): 0–380…480 В.
- Діапазон частот: 0–400 Гц.
- Ступінь захисту: IP20.
Розшифровка додаткових опцій (Z=G91+K80)
Моделі з індексом -Z містять встановлені на заводі додаткові модулі або програмні функції:
- G91: Інтегрований дискретний вихід (модуль розширення функцій керування).
- K80: Функція «Safe Stop» (Safety Off). Ця опція забезпечує безпечне відключення крутного моменту двигуна без розриву силового ланцюга живлення, що критично для систем безпеки обладнання. При цій опції зазвичай використовується спеціальна клемна колодка -X9 для підключення зовнішніх ланцюгів безпеки.
Додаткова інформація
Дана серія Masterdrives наразі перебуває на стадії зняття з виробництва (discontinuation), тому нові блоки часто доступні лише як складські залишки, а для існуючих систем частіше пропонуються відновлені (refurbished) запчастини або перехід на сучасну лінійку SINAMICS.
Для налаштування та діагностики пристрою можна використовувати панель оператора (PMU/OP1S) або програмне забезпечення DriveMonitor (раніше SIMOVIS). Детальну документацію можна знайти в офіційному Compendium Masterdrives VC на сайті Siemens SiePortal.
