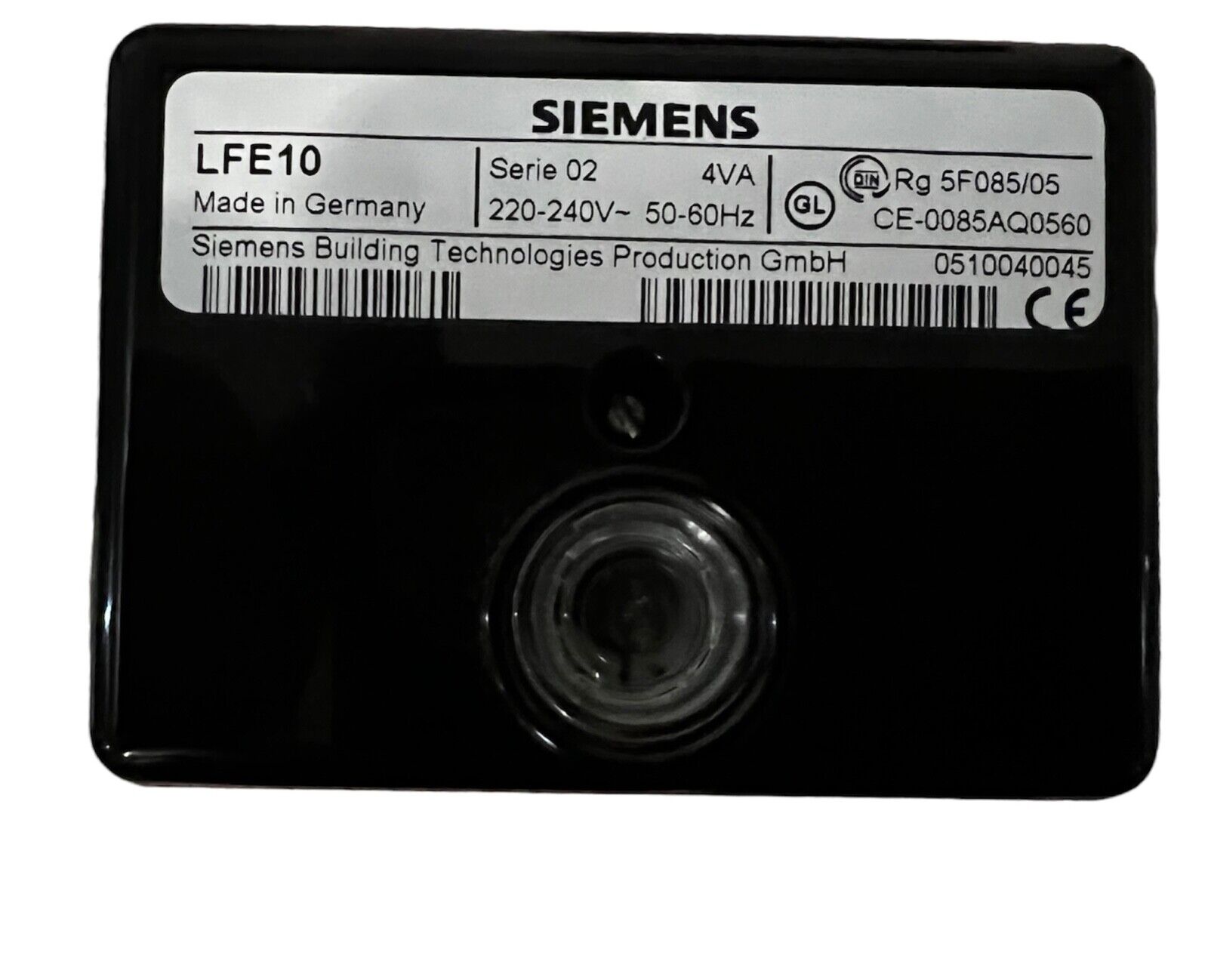

Siemens LFE10 — це спеціалізований автомат горіння (реле контролю полум’я), розроблений для моніторингу та індикації полум’я в газових і комбінованих пальниках великої потужності з періодичним режимом роботи.
Зазвичай він працює у зв’язці з блоками керування пальниками, як-от Siemens LEC1.
🛠️ Основні технічні характеристики
- Робоча напруга: AC 220–240 В (або AC 100–110 В залежності від модифікації).
- Частота мережі: 50–60 Гц.
- Споживана потужність: ~4.5 ВА.
- Клас захисту: IP40 (при правильному введенні кабелю).
- Температура середовища: від -20 °C до +60 °C.
- Час реагування: менше ніж 1 секунда.
💡 Область застосування та сумісність
Реле використовується для нагляду за газовим або рідким паливом (світлим чи блакитним полум’ям) у таких сценаріях:
- Подвійний контроль: одночасний нагляд за основним та пілотним полум’ям двома датчиками.
- Багатопальникові системи: індивідуальний контроль кількох пальників через єдиний центральний автомат горения.
- Сумісні датчики: іонізаційний електрод (іонизационный зонд) або ультрафіолетові датчики полум’я серії Siemens QRA.
🔒 Функції безпеки
- Самодіагностика: автоматичний тест імітації полум’я запускається під час кожного пуску пальника.
- Конструкція: знімний плагін-дизайн корпус з термостійкого пластику.
- Сигналізація: на передній панелі вбудовано оглядове віконце з сигнальною лампою наявності полум’я.
