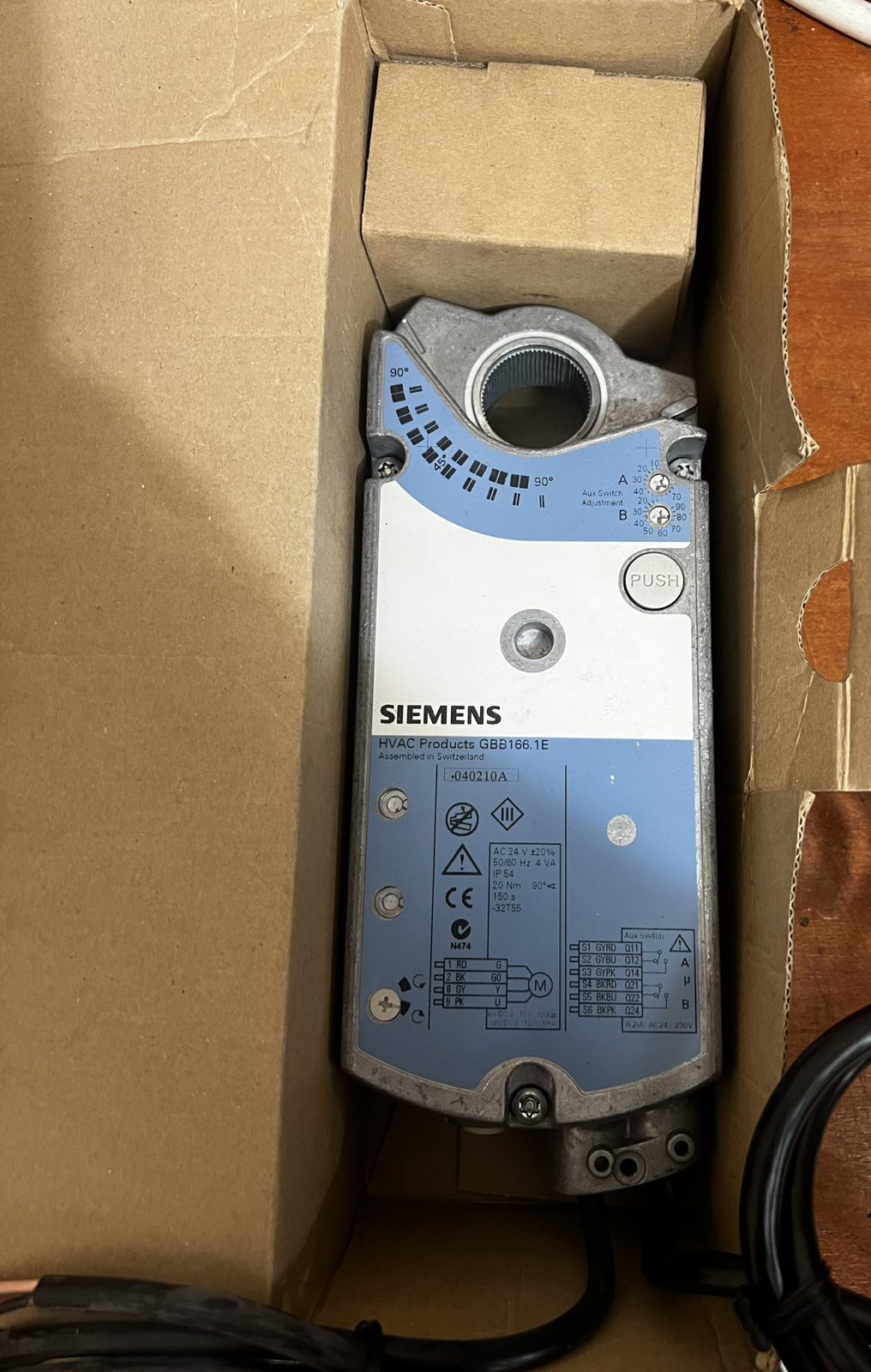

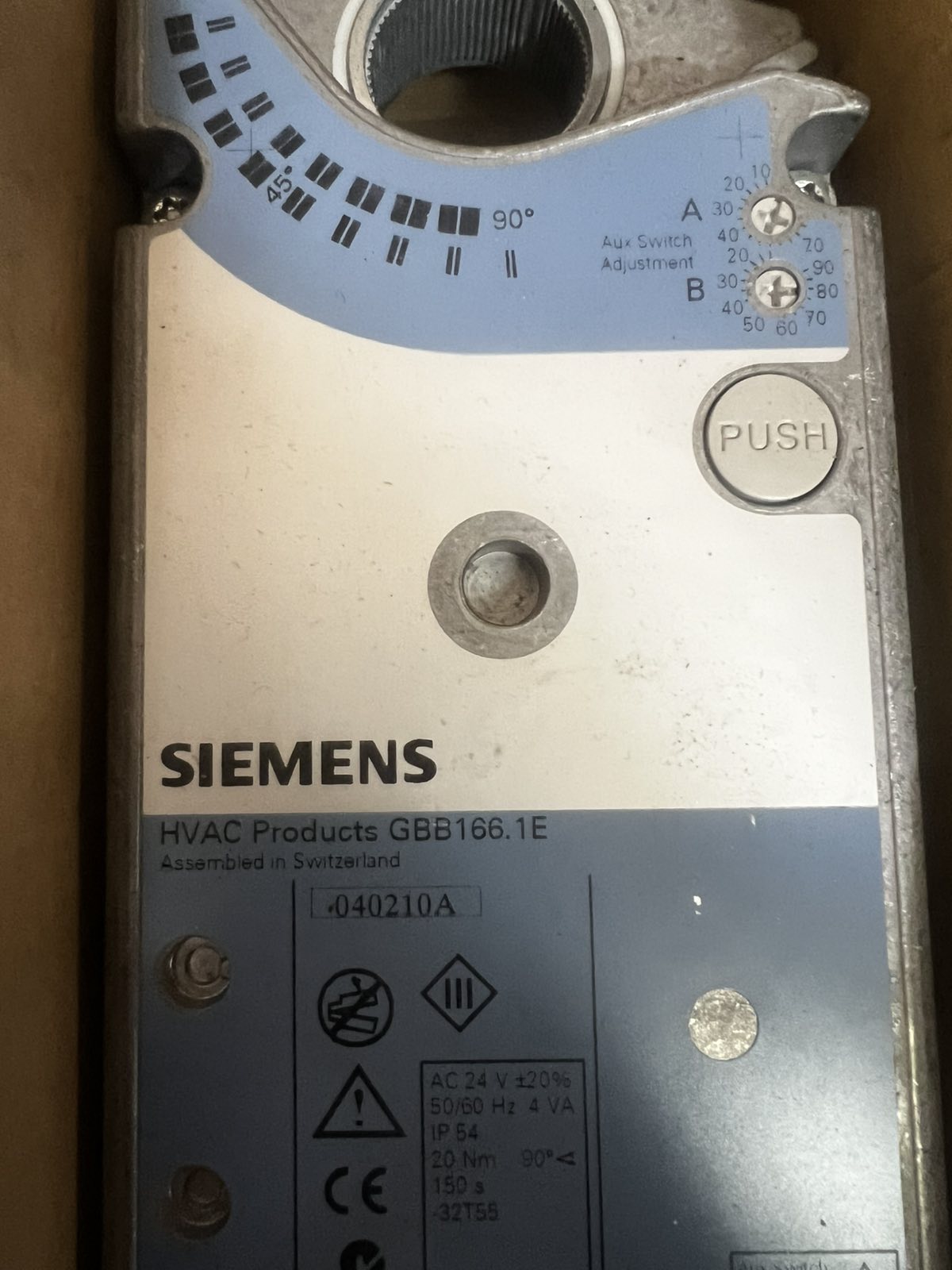

Siemens GBB166.1E — це потужний поворотний сервопривід без поворотної пружини, призначений для керування повітряними заслінками у системах вентиляції та кондиціонування (HVAC).
Основні характеристики
- Крутний момент: 25 Нм (підходить для заслінок площею до 4 м²).
- Робоча напруга: AC 24 В або DC 24 В.
- Сигнал керування: DC 0…10 В (плавне регулювання).
- Час повороту: 150 секунд на 90°.
- Зворотний зв’язок: DC 0…10 В для індикації положення.
- Додаткові контакти: Має 2 допоміжні перемикачі (auxiliary switches).
Конструктивні особливості
- Монтаж: Самонастроювальний адаптер вала (круглий 8–25.6 мм, квадратний 6–18 мм).
- Захист: Клас захисту IP54, корпус із литого алюмінію.
- Керування: Кнопка виходу з зачеплення для ручного регулювання.
- Обмеження ходу: Механічно регульований кут повороту в діапазоні 0…90°.
- Підключення: Поставляється з попередньо підключеним кабелем довжиною 0.9 м.
Ця модель часто використовується для регулювання заслінок зовнішнього повітря або роботи двох приводів на одному валу.
