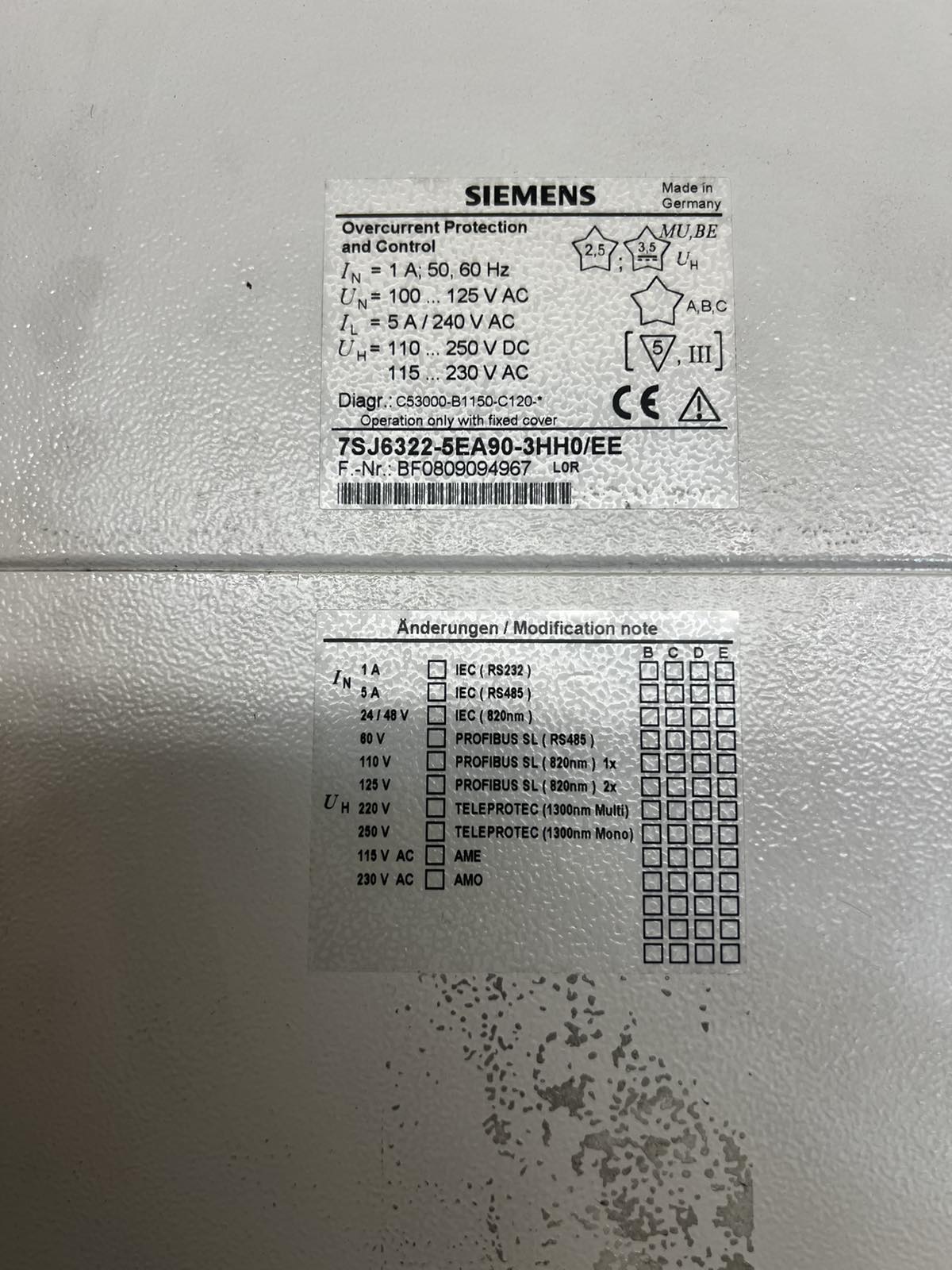

Siemens 7SJ6322-5EA90-3HH0/EE — це багатофункціональне мікропроцесорне реле захисту серії SIPROTEC 4. Пристрій поєднує в собі функції захисту, контролю та моніторингу для фідерів розподільних та магістральних ліній.
Основні характеристики та розшифровка коду:
Хоча повна конфігурація залежить від кожної позиції в артикулі, зазвичай для серії 7SJ63 характерні такі параметри:
- Тип пристрою: Багатофункціональне реле захисту (overcurrent protection) з функцією керування приєднанням (bay controller).
- Вимірювальні входи: Струмові входи (Phase/Neutral) та входи напруги для реалізації спрямованого захисту та моніторингу.
- Дисплей: Графічний РК-дисплей для відображення схем, вимірювальних значень та сигналізації.
- Функції захисту:
- Максимальний струмовий захист (МСЗ) — фазний та земляний (50, 50N, 51, 51N).
- Спрямований МСЗ (67, 67N).
- Захист від перевантаження (49).
- Контроль частоти (81) та напруги (27, 59).
- Локатор пошкоджень (Fault Locator).
- Зв’язок: Може включати порти для DIGSI 4, протоколи IEC 61850, PROFIBUS, MODBUS або DNP3.
Технічна документація та підтримка:
- Інструкція з експлуатації: Повний опис функцій та монтажу доступний у Manual SIPROTEC 4 7SJ62/63/64.
- Заміна: Серія SIPROTEC 4 поступово знімається з виробництва; сучасними аналогами є пристрої серій SIPROTEC 5 (наприклад, 7SJ82 або 7SJ85).
