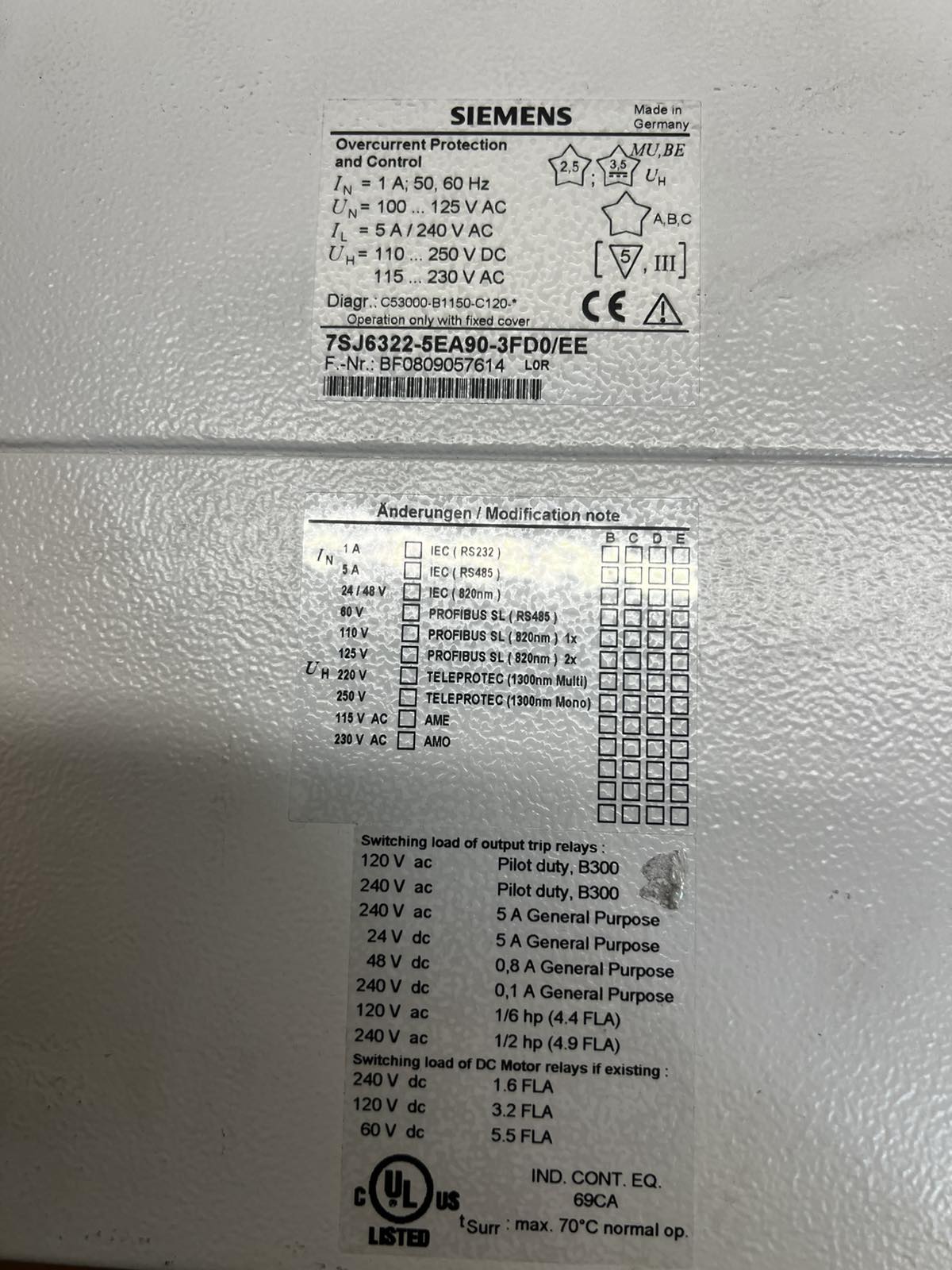

Siemens 7SJ6322-5EA90-3FD0/EE — це багатофункціональне мікропроцесорне реле захисту серії SIPROTEC 4 7SJ63. Цей пристрій призначений для захисту, керування та моніторингу ліній електропередачі, фідерів розподільних мереж та електродвигунів будь-якого класу напруги.
Основні технічні характеристики
Згідно з розшифровкою артикулу та технічною документацією:
- Тип захисту: Спрямований/неспрямований захист від надструмів (МТЗ), захист від замикань на землю, тепловий захист від перевантаження та спеціальні функції захисту двигунів (контроль часу пуску, блокування ротора).
- Вимірювальні входи: 3 входи напруги та 4 входи струму.
- Номінальний струм: Фазний струм 𝐼𝑝ℎ=1A.
- Чутливість до заземлення: Високочутливий вхід для струму замикання на землю (мін. 0.001A).
- Інтерфейс та керування:
- Графічний дисплей з підсвічуванням для відображення схем та параметрів.
- 14 програмованих світлодіодів для індикації станів.
- 24 бінарних входи (BI) та 11 бінарних виходів (BO).
- Конструкція: Корпус розміром 1/2 19″ для монтажу в панель.
- Вага: Приблизно 9.7кг.
𝐼𝑝ℎФункціональні можливості
- Керування вимикачами: Вбудовані функції керування дозволяють оперувати комутаційними апаратами безпосередньо з передньої панелі реле або дистанційно.
- Програмована логіка (CFC): Дозволяє створювати користувацькі логічні схеми для автоматизації підстанцій (наприклад, блокування роз’єднувачів).
- Моніторинг та вимірювання: Пристрій вимірює діючі значення струмів, напруг, потужності та частоти, а також веде журнал подій та осцилограми аварій.
