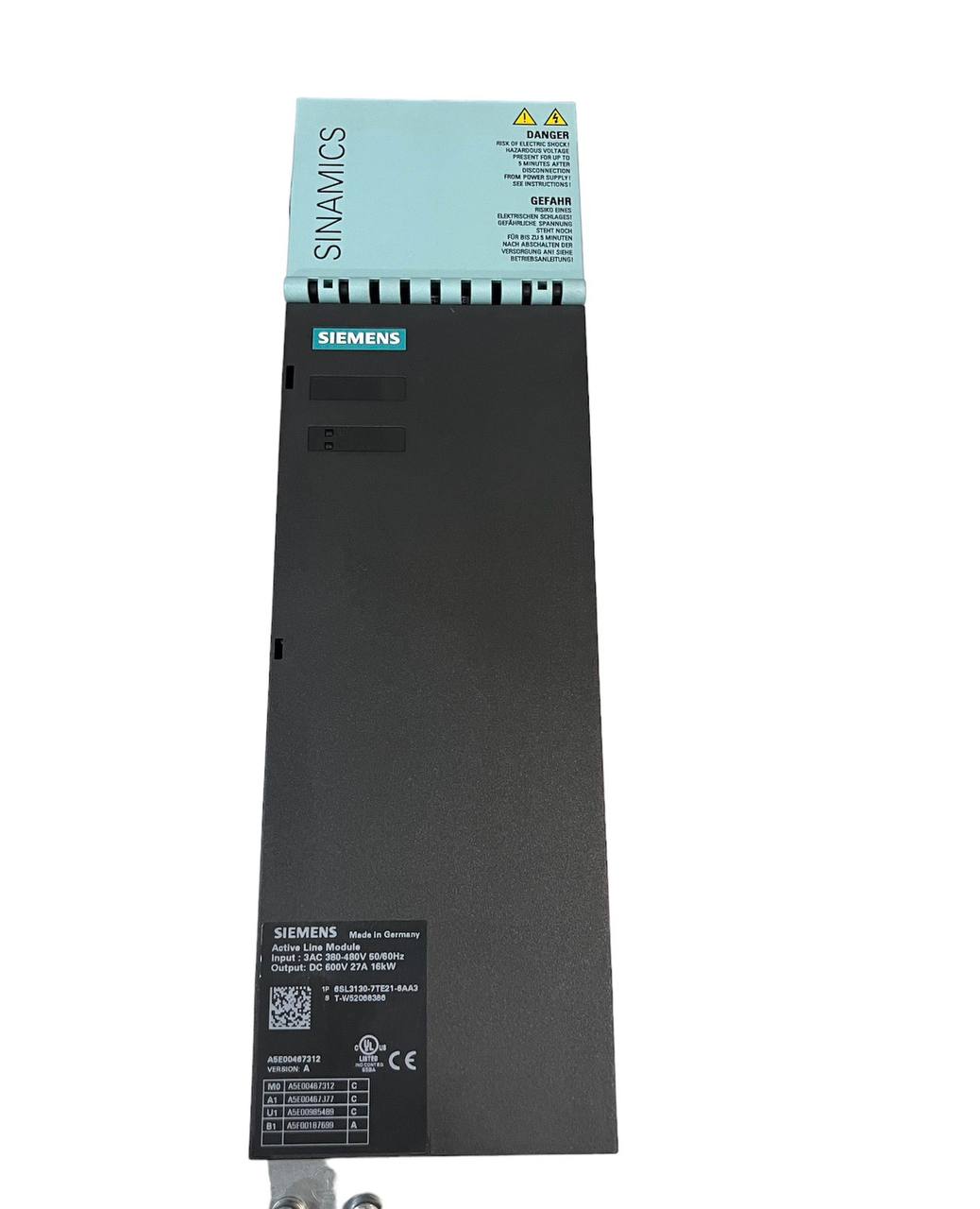

Siemens 6SL3130-7TE21-6AA3 — це активний лінійний модуль (Active Line Module) серії SINAMICS S120, який використовується як потужний блок живлення для приводних систем.
Основні характеристики:
- Тип модуля: Active Line Module (ALM) — забезпечує стабілізовану напругу проміжної ланки постійного струму та можливість рекуперації енергії в мережу.

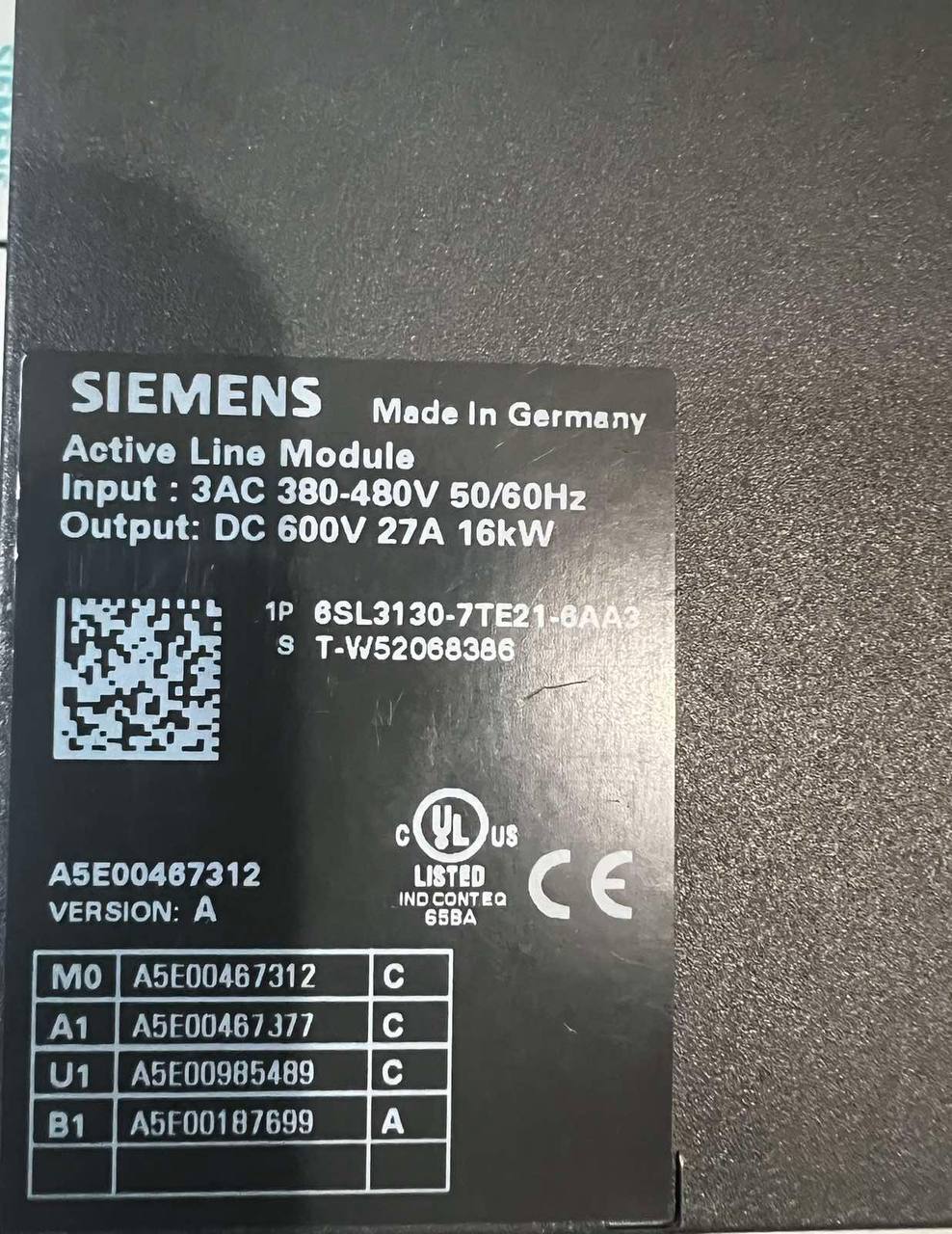

- Потужність: 16 кВт (21 кВт для режиму S6).
- Вхідна напруга: 3-фазна змінна напруга 380–480 В AC, 50/60 Гц.
- Вихідна напруга: 600 В DC (постійний струм).
- Вихідний струм: 27 А.
- Конструктивне виконання: Booksize (книжковий формат) для компактного монтажу в шафу.
- Охолодження: Внутрішнє повітряне охолодження.
Особливості застосування:
Цей модуль є частиною модульної системи SINAMICS S120, що дозволяє живити декілька моторних модулів (інверторів) одночасно. Його головна перевага — підтримання постійної напруги на виході незалежно від коливань в електромережі та повернення енергії при гальмуванні двигунів.
