Артикули відносяться до компонентів системи автоматизації Siemens SIRIUS, які зазвичай використовуються разом у вигляді пускової комбінації для електродвигунів.

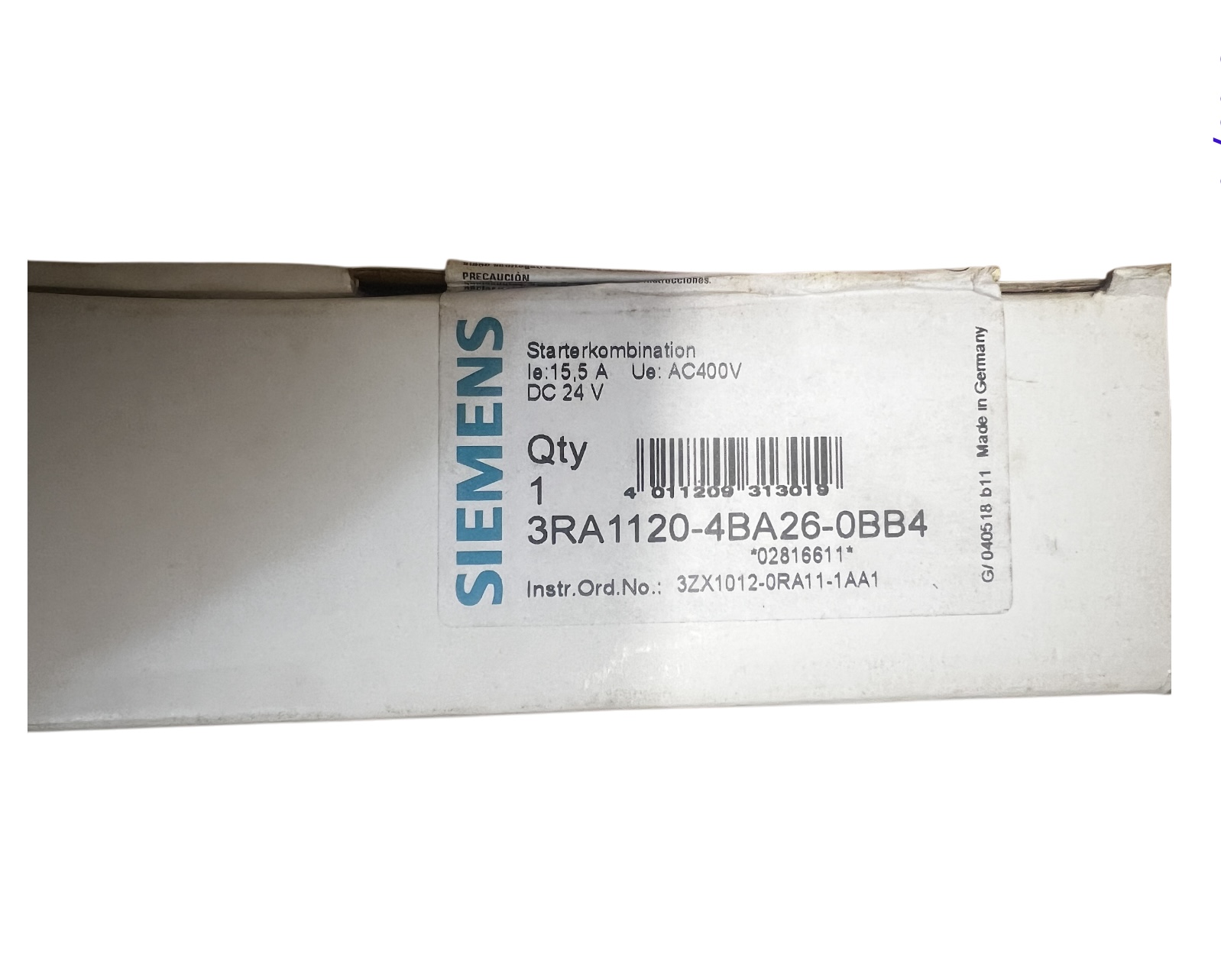

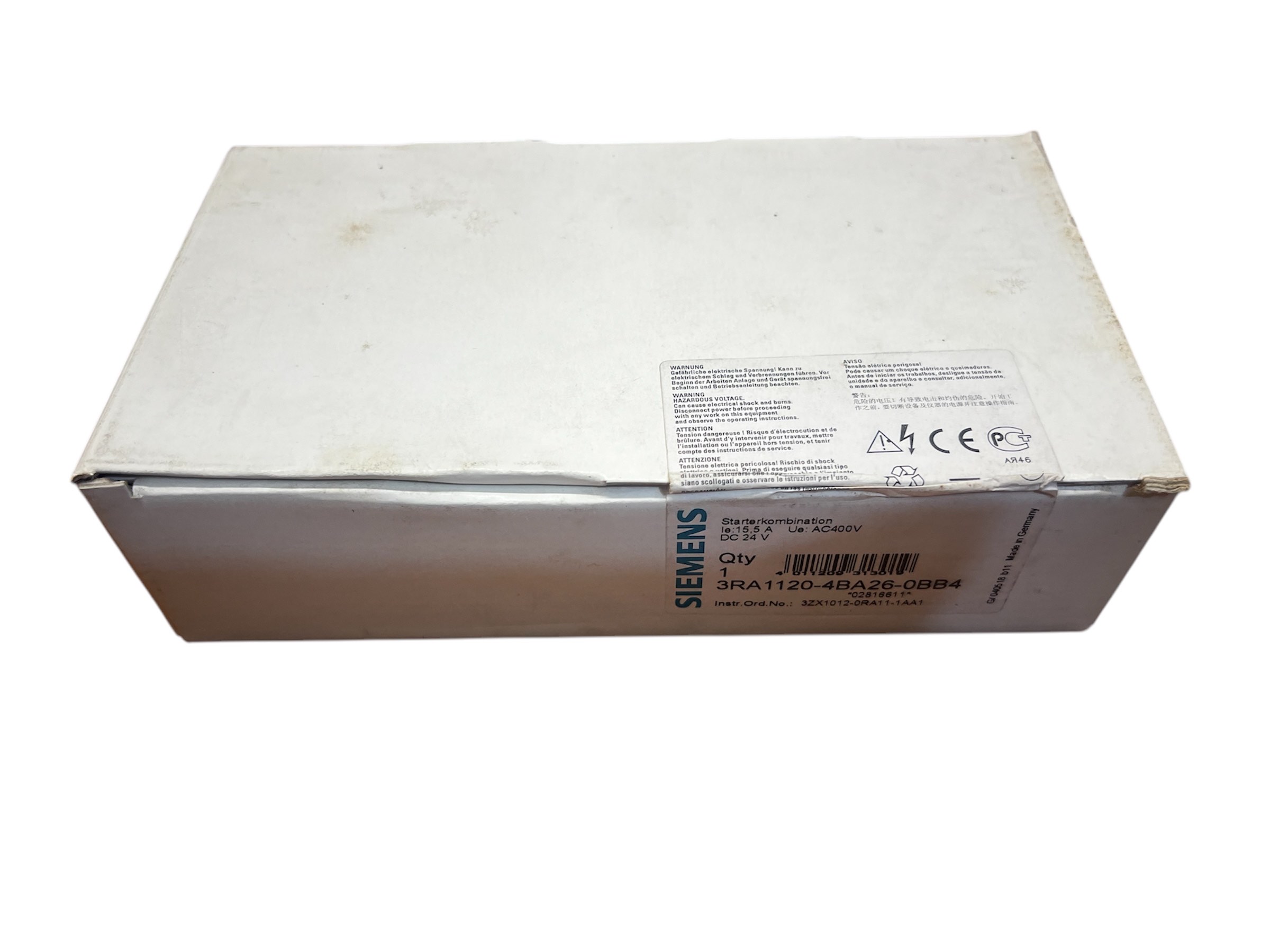

Siemens 3RA1120-4BA26-0BB4

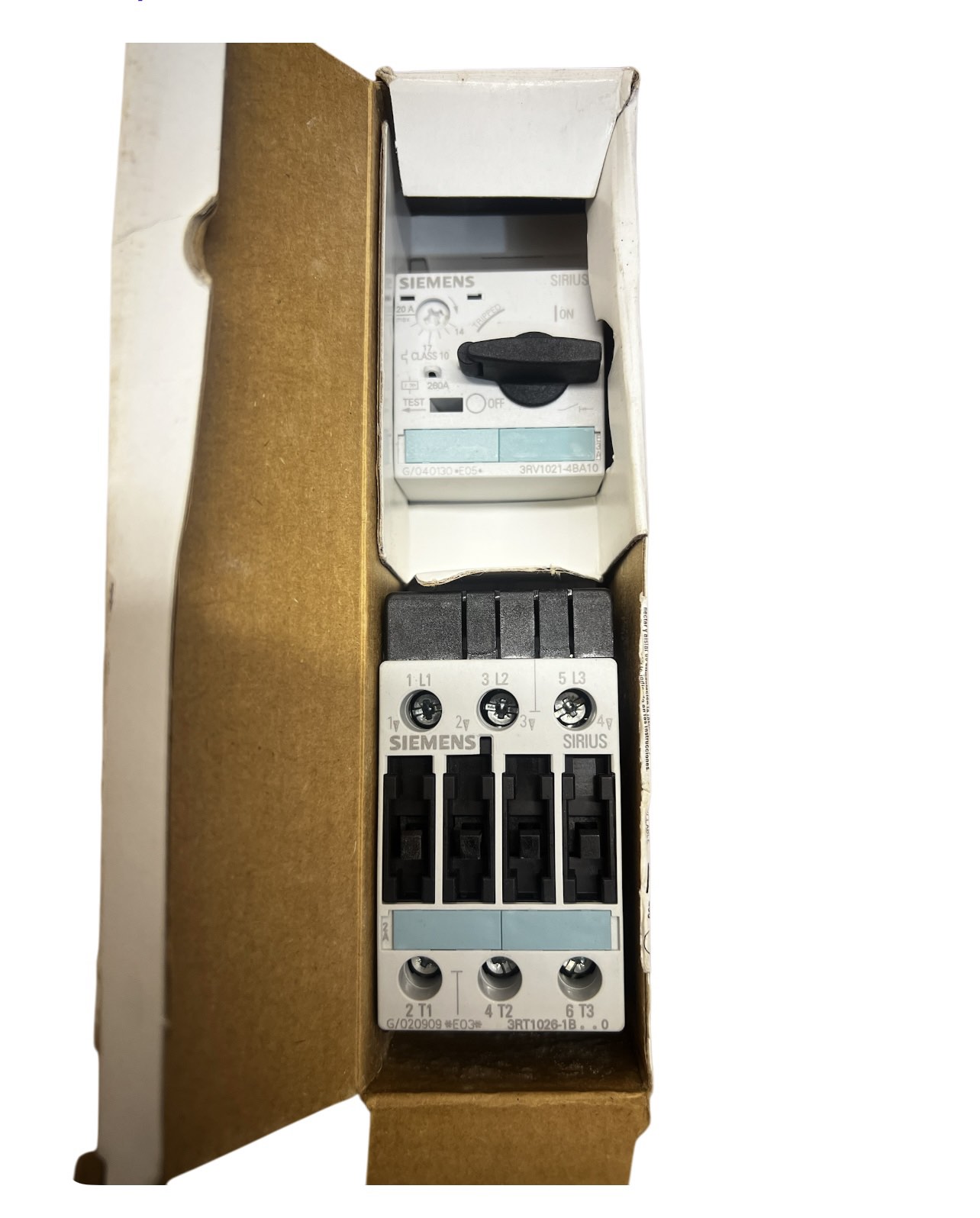

Це комплектна пускова збірка (фідер) прямого пуску без запобіжників.
- Тип: Прямий пуск (Direct-on-line starting).
- Номінальний струм: 14–20 A.
- Напруга живлення: 400 В AC.
- Керуюча напруга: 24 В DC.
- Типорозмір: S0.
- Статус: Продукт знятий з виробництва (phased-out) з 2017 року.

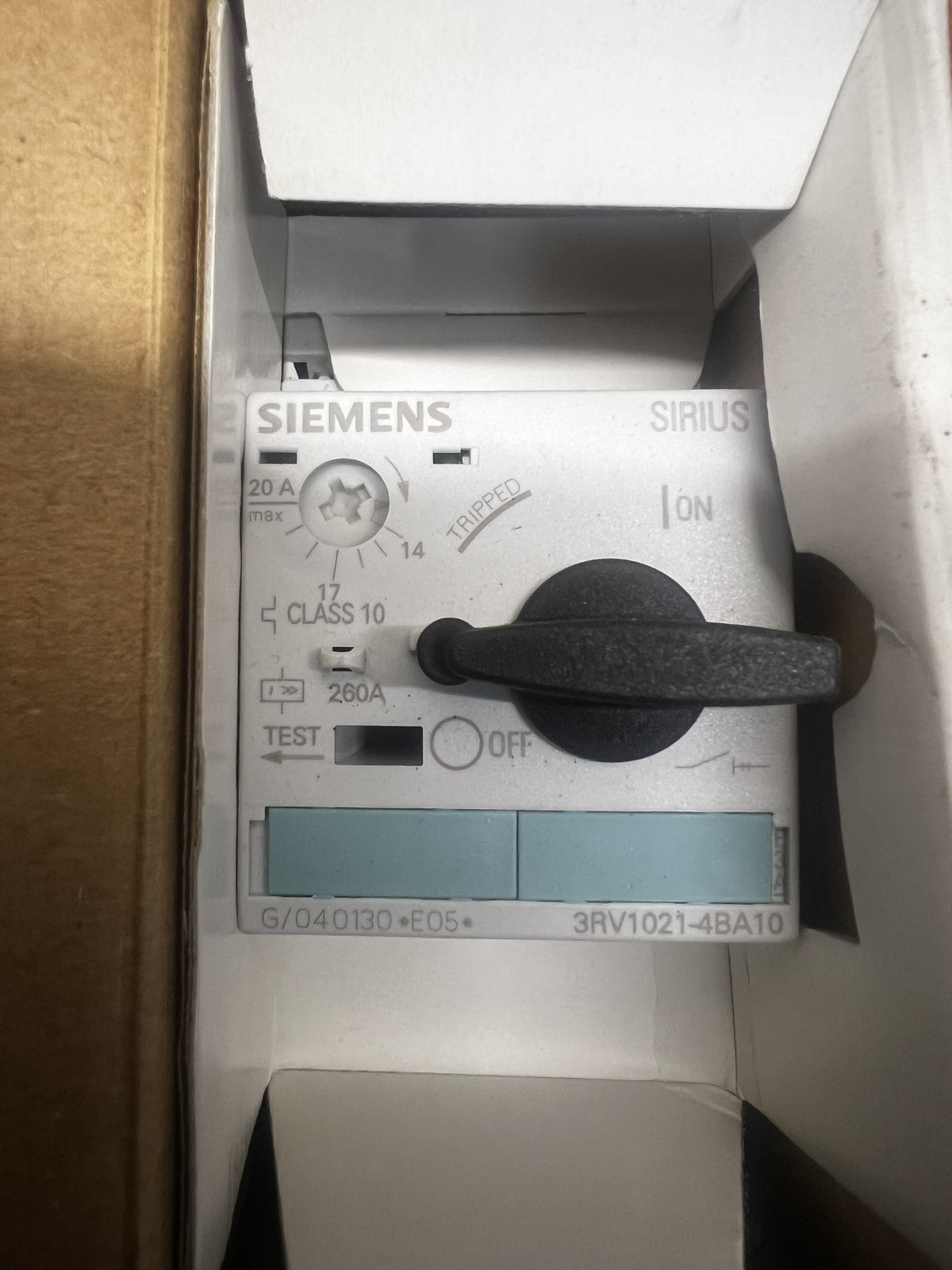

Siemens 3RV1021-4BA10
Це автоматичний вимикач для захисту двигуна, який є основним компонентом вищезгаданої збірки.
- Призначення: Захист двигуна від перевантаження та короткого замикання.
- Діапазон налаштування теплового розчеплювача: 14–20 A.
- Номінальна робоча напруга: До 690 В AC.
- Особливості: Має вбудовану функцію захисту від обриву фази та розчеплювач класу CLASS 10.
- Статус: Також знятий з виробництва.
Взаємодія

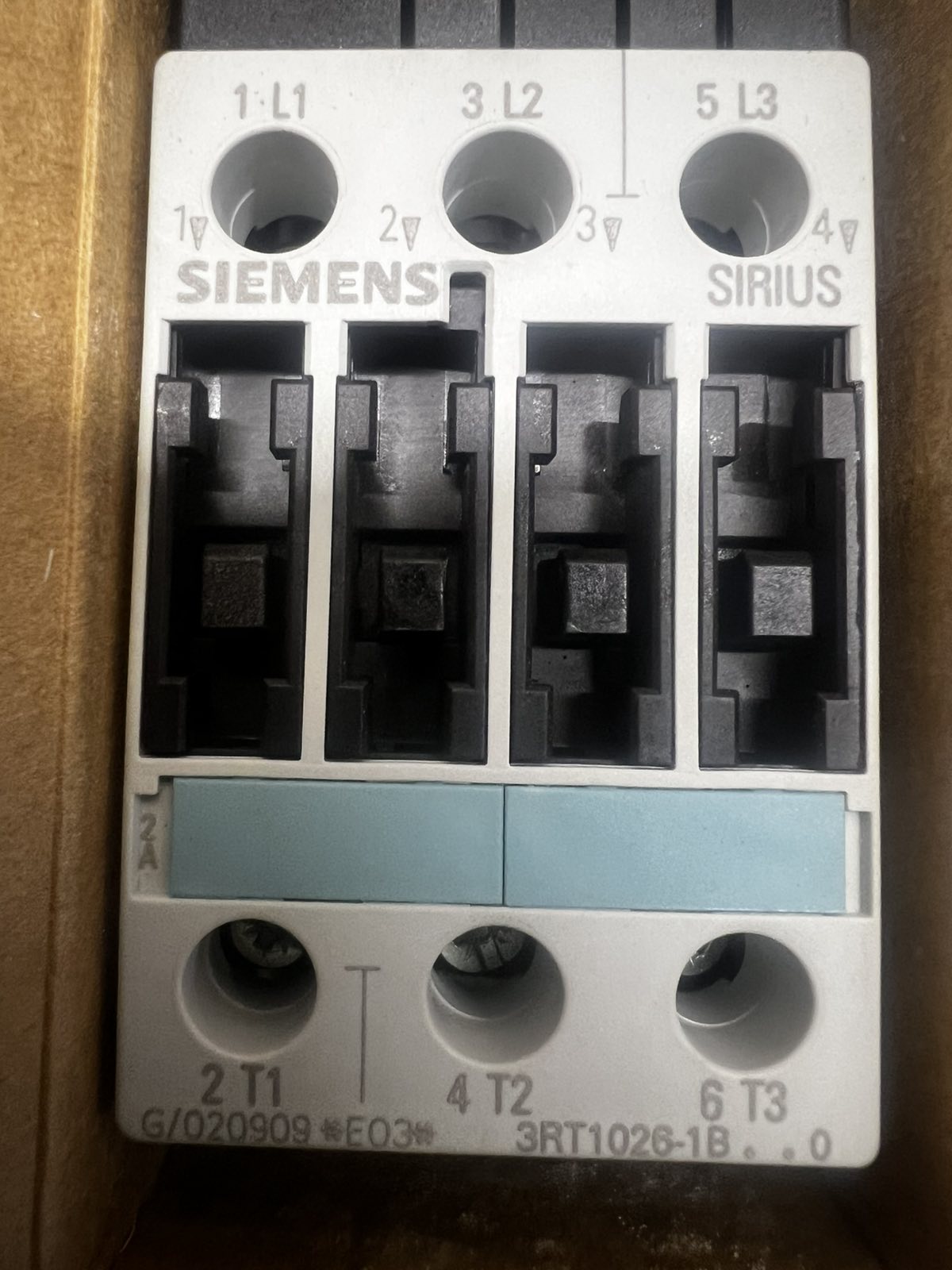

Ці компоненти складають єдиний вузол, де 3RV1021-4BA10 забезпечує захист, а контактор (що входить до складу збірки 3RA1120) здійснює безпосереднє перемикання живлення двигуна.
