Розміри (Ш x В x Г) 30,4
mm x 53 mm x 80 mm
Дистанція виявлення 10 mm 1)
Форма корпусу (вихід
світла) Прямокутний
ДЖЕРЕЛО ВИПРОМІНЮВАННЯ
Світлодіод, RGB
Довжина хвилі 470 nm, 525
nm, 640 nm
Джерело світла Довга і
коротка боку пристрою, взаємозамінні
Розмір світлової плями 1,2
mm x 4,2 mm
Положення світлового плями
родольно

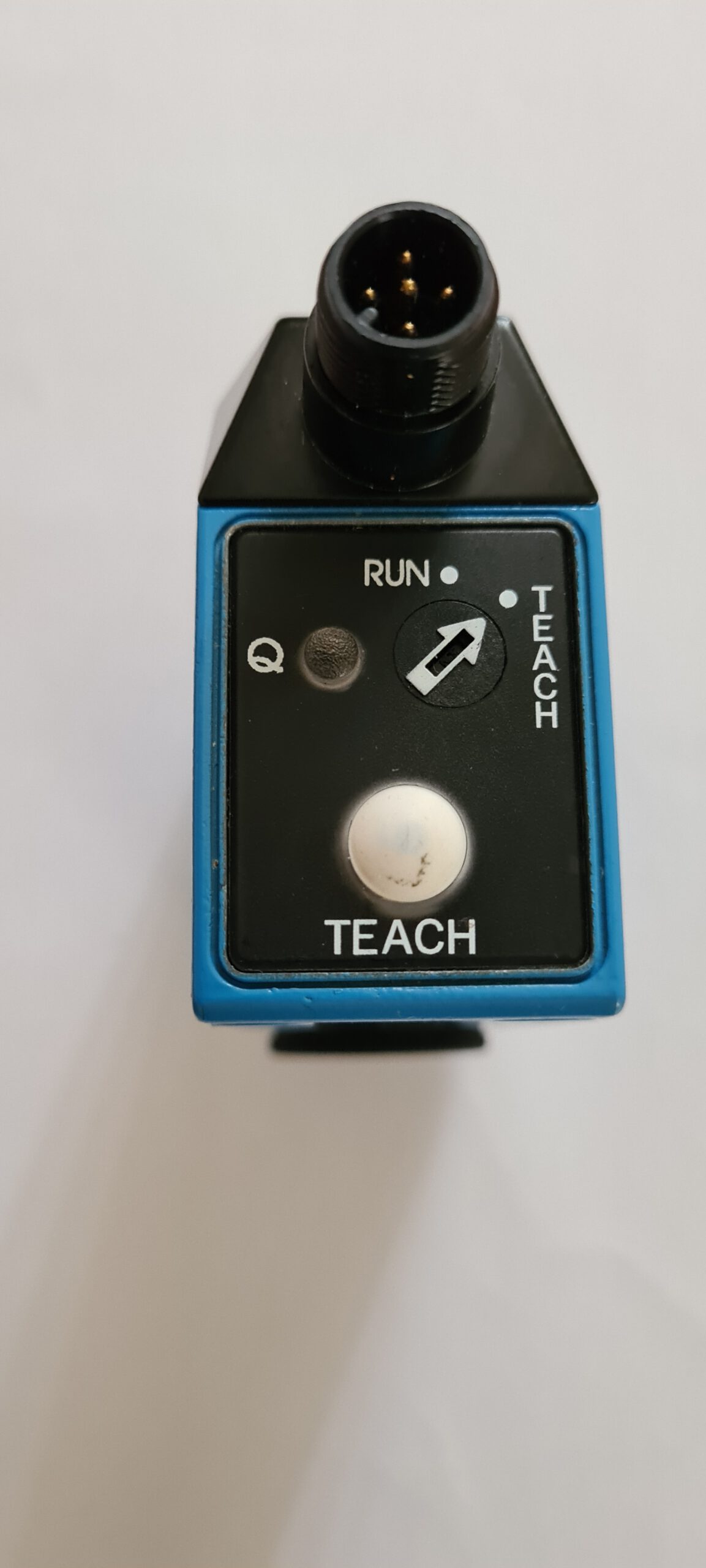

Налаштування Кнопка алаштування
Метод вимірювання -точкова настройка статична
Напруга живлення 10 V DC
… 30 V DC
Залишкова пульсація ≤ 5
Vss
Споживання струму <80 mA
Частота перемикання 10 kHz
Оцінка 50 μs
Перемикальний вихід PNP
Дискретний вихід (напруга)
PNP: HIGH = UВ- ≤ 2 В / LOW прибл. 0 В
Вихідний струм Iмакс. 100
mA
Вхід, настройка (ET) PNP
Teach: U = 10 V … <UV Run: U <2 V
Час накопичення (ET) 25
мс, незалежне збереження
Тимчасова затримка 20 ms
Вид підключення Роз’єм M12,
5-конт. Клас захисту II
Схеми захисту
Uв-підключення з захистом від переполюсовки
Вихід Q із захистом від
короткого замикання
Придушення імпульсних
перешкод
Тип захисту IP67
Вага 400 g
Матеріал корпусу Метал,
Цинк, лиття під тиском
