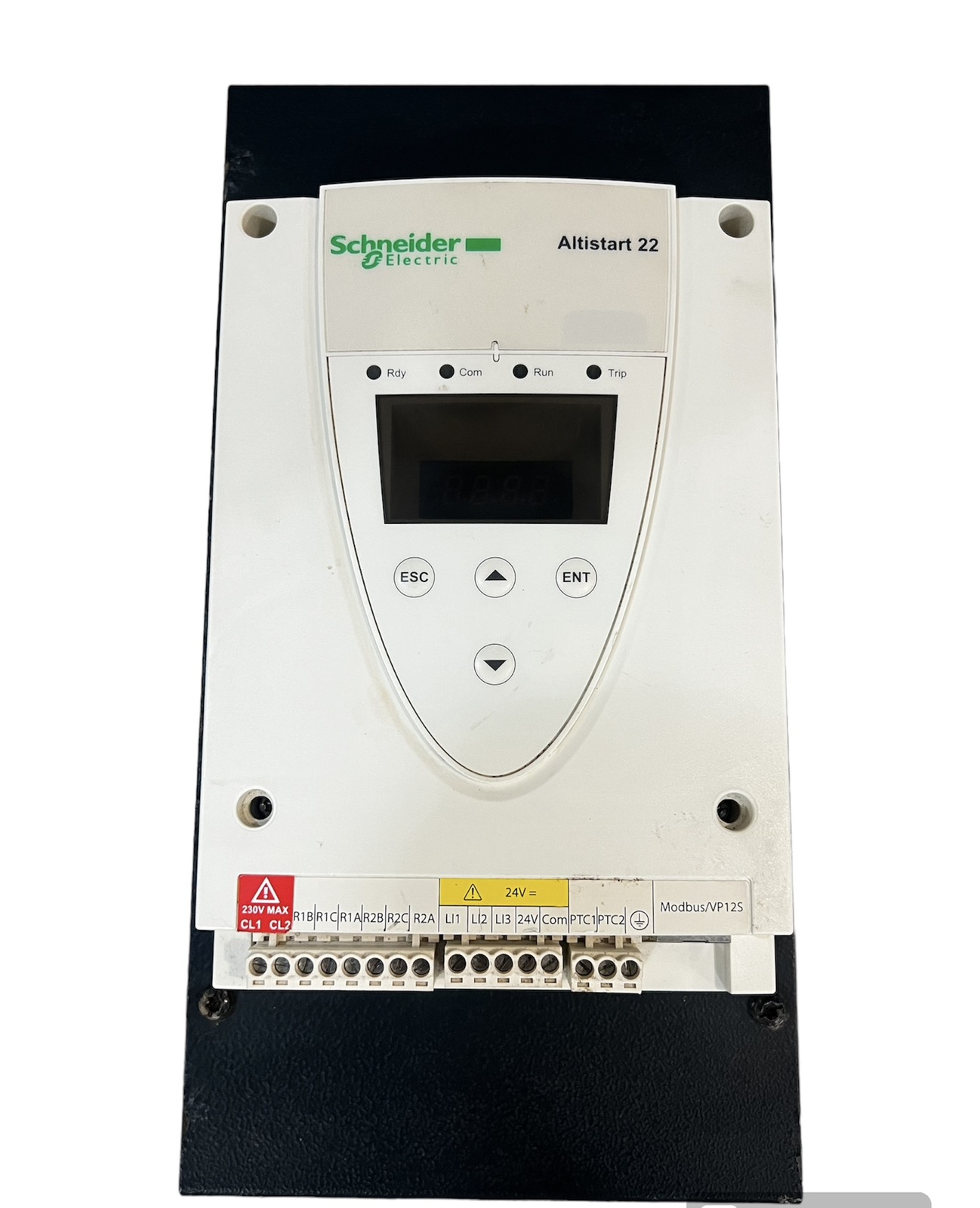

Schneider Electric ATS22C17Q — це пристрій плавного пуску (софтстартер) серії Altistart 22, призначений для трифазних асинхронних двигунів потужністю до 90 кВт. Основна мета пристрою — зменшення механічних навантажень під час пуску та зупинки, а також обмеження пускових струмів.

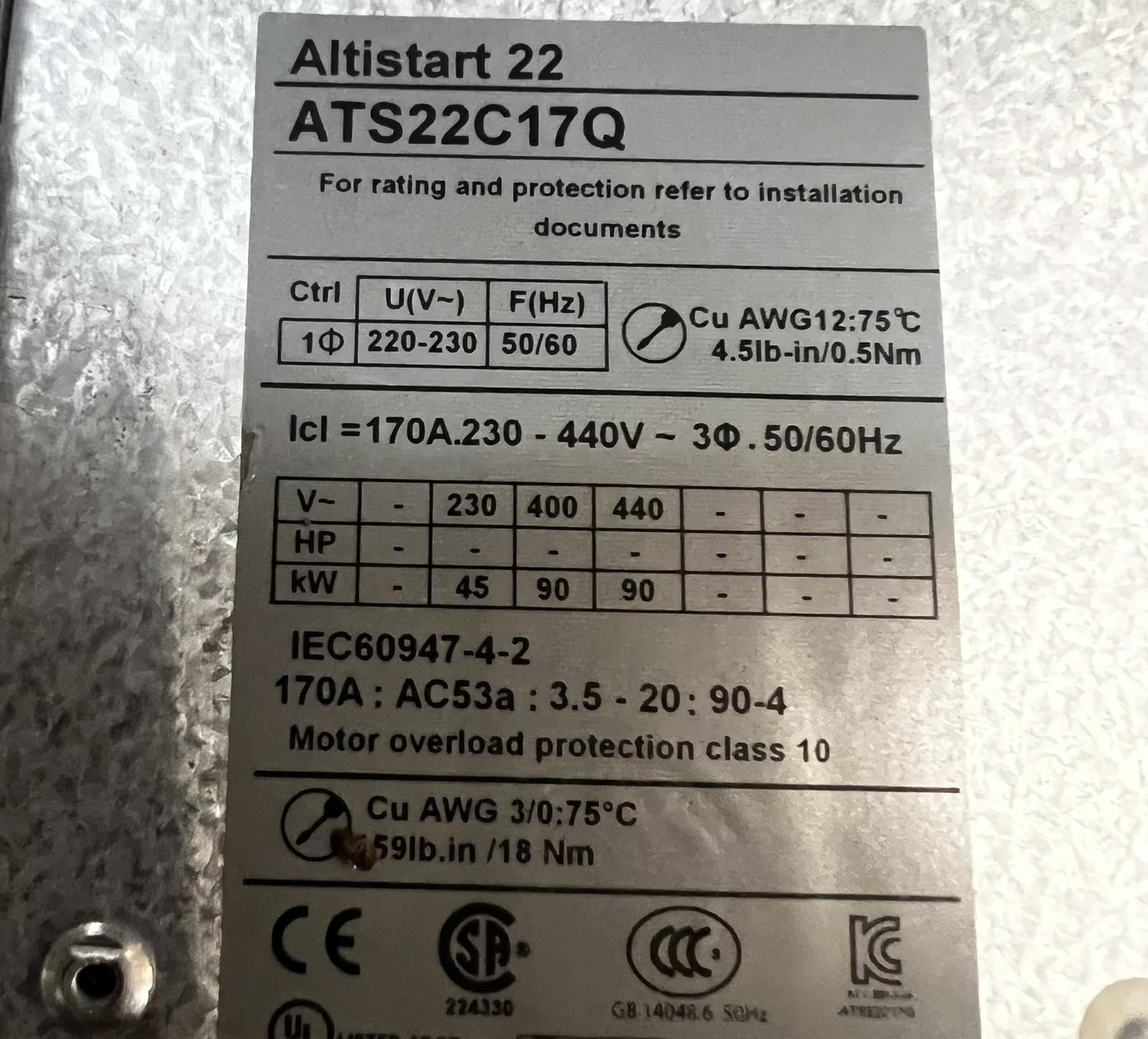

Основні технічні характеристики
- Номінальний струм (Icl): 170 А (при підключенні в лінію живлення для стандартних застосувань).
- Напруга мережі: 230–440 В змінного струму (3 фази).
- Напруга ланцюга керування: 230 В змінного струму.
- Потужність двигуна:
- 45 кВт при 230 В.
- 90 кВт при 400–440 В.
- До 132 кВт при підключенні двигуна за схемою «трикутник».
- Вбудований байпас: Так, наявність вбудованого шунтуючого контактора зменшує виділення тепла та шум під час роботи.
- Протокол зв’язку: Modbus через інтерфейс RS485 (роз’єм RJ45).
- Габарити: 356 мм (висота) x 150 мм (ширина) x 229,5 мм (глибина); вага — 18 кг
Застосування та особливості
- Призначення: Відцентрові та поршневі насоси, вентилятори, гвинтові компресори та конвеєрне обладнання.
- Захист: Тепловий захист двигуна та пускача, захист від обриву фази.
- Налаштування: Сумісність із програмним забезпеченням SoMove для швидкого конфігурування та перенесення налаштувань.
- Життєвий цикл: Продукт планується до зняття з виробництва 30 червня 2027 року.
