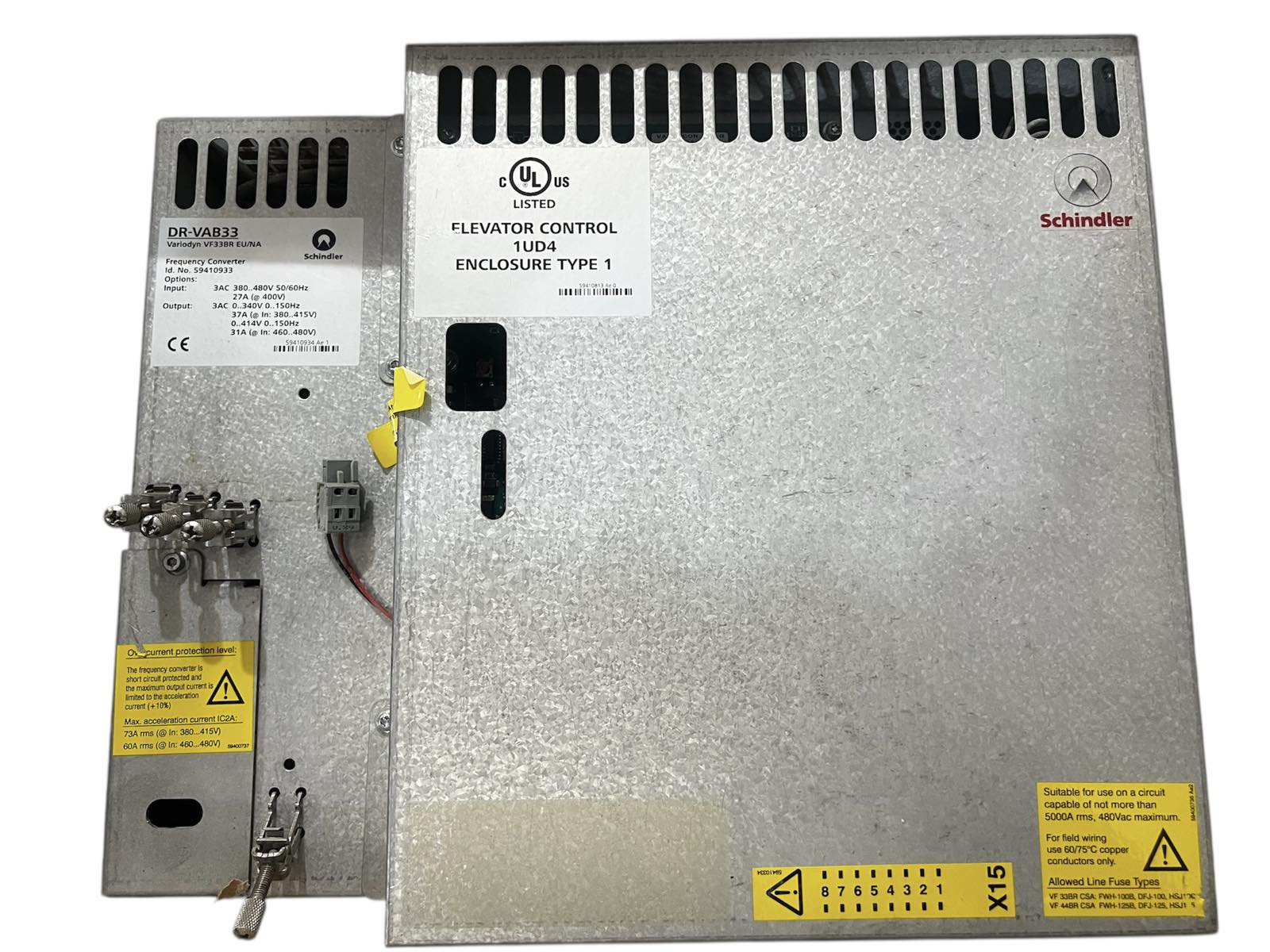

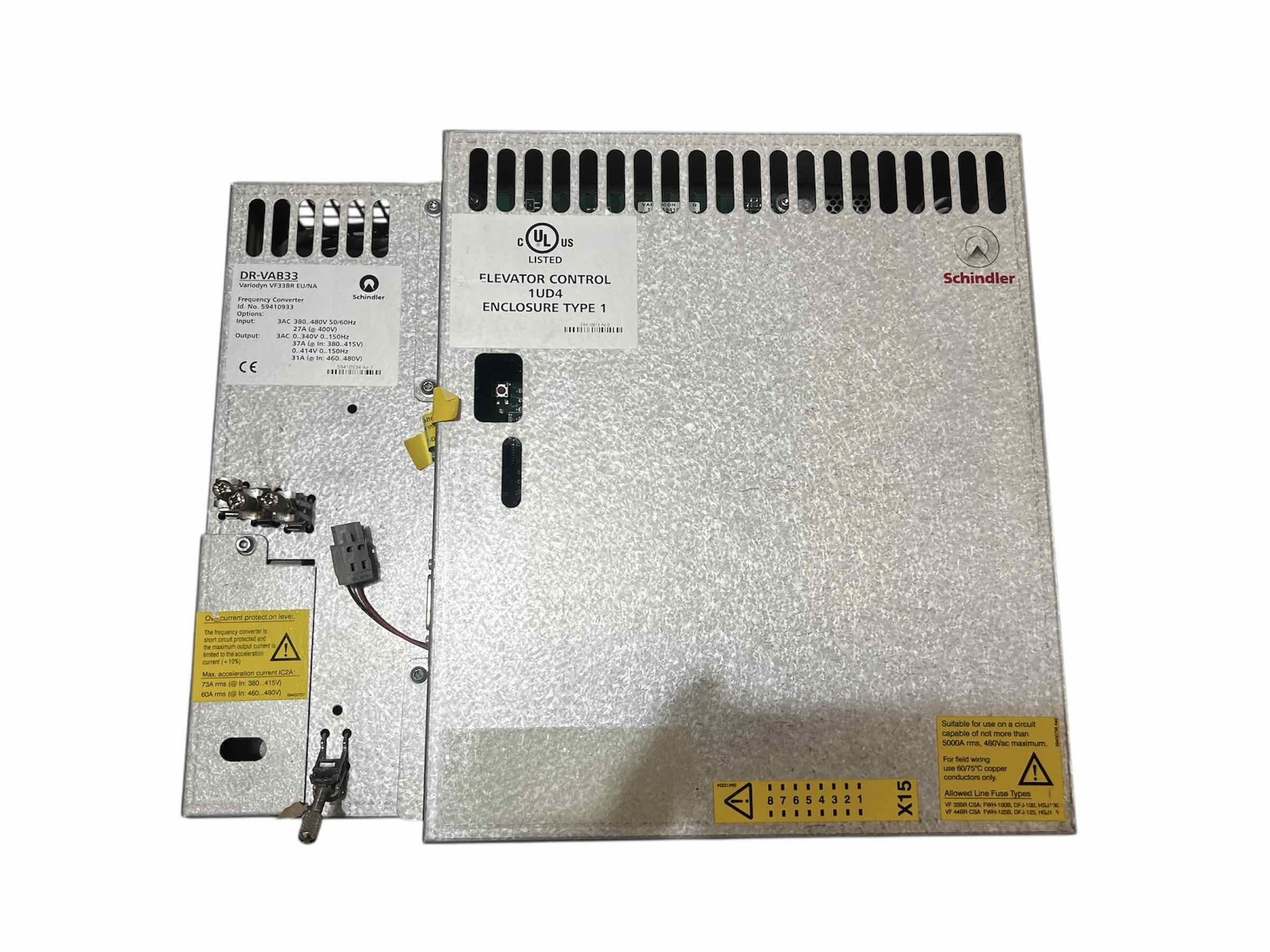

Schindler DR-VAB33 (Variodyn VF33BR) — це частотний перетворювач (інвертор), розроблений компанією Schindler для керування приводами ліфтів. Ця модель є частиною лінійки Variodyn, що використовується в ліфтових системах без машинного приміщення (MRL) та з машинним приміщенням, забезпечуючи плавне прискорення та гальмування кабіни.
Основні характеристики
Цей інвертор розрахований на високу продуктивність та точне керування двигуном:
- Розрахункова потужність: При роботі в 3-фазній мережі 400 В струм у 31 А відповідає потужності близько 15 кВт, а 37 А — близько 18.5 кВт.
- Номінальний струм: 31 А або 37 А (залежно від вхідної напруги та конфігурації).
- Вхідна напруга: 3-фазна мережа 380–480 В змінного струму, 50/60 Гц.
- Вихідні параметри: Керування напругою 0–414 В та частотою 0–150 Гц.
- Сумісність: Працює з контролерами серій Miconic SX, MX та TX.
- Вага: Приблизно 25–26 кг (55 фунтів).
- Тип двигуна: Найчастіше цей привід працює в парі з безредукторними лебідками (наприклад, серії Schindler FML), де потужність варіюється залежно від вантажопідйомності ліфта (зазвичай 630–1000 кг).
Застосування та ідентифікація

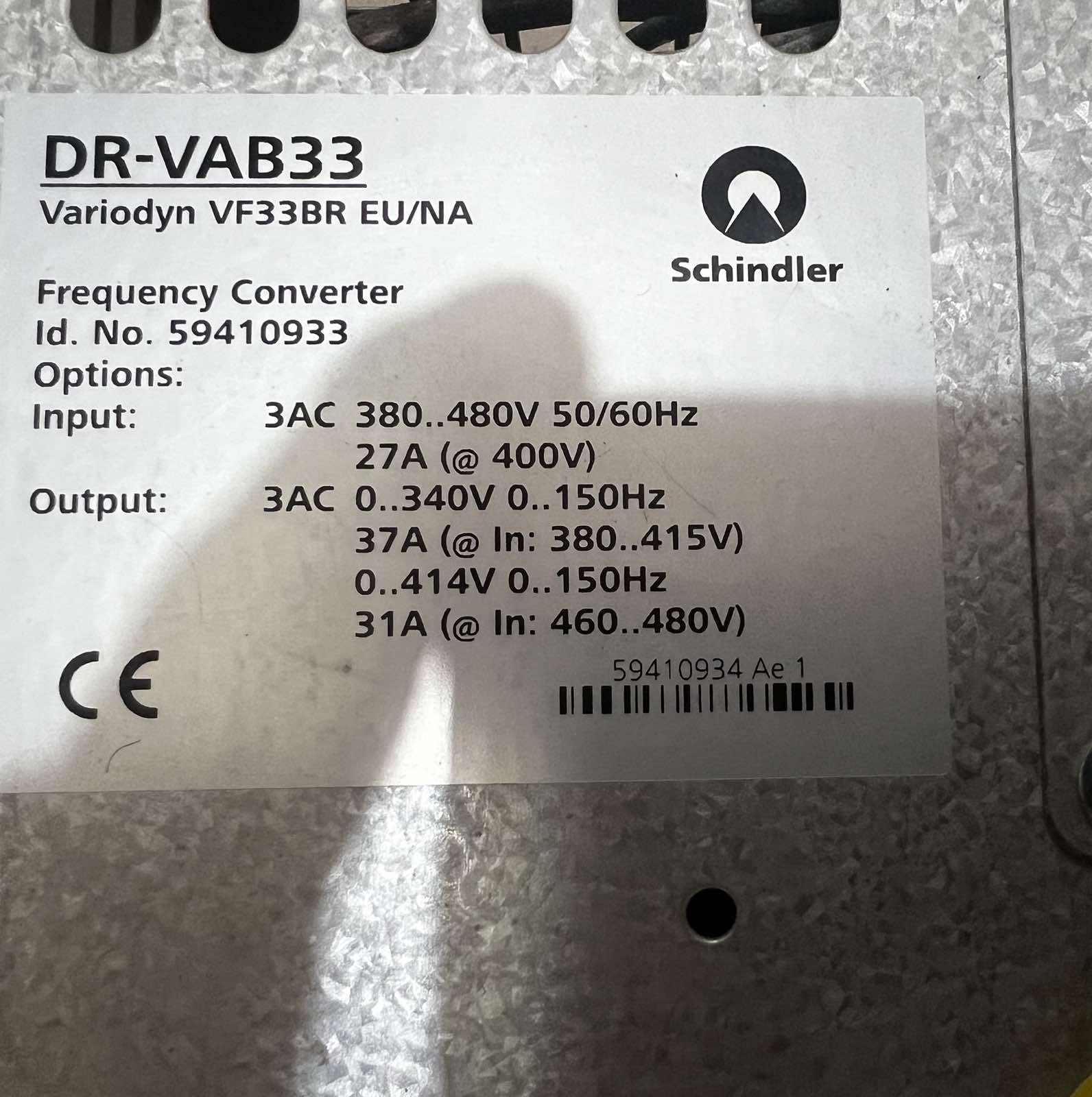

Модель DR-VAB33 є фактично новішою назвою або прямою заміною для VF33BR. Вона часто зустрічається під такими ідентифікаційними номерами (ID/Part Numbers):
- 59410933 — основний артикул Schindler для DR-VAB33 (31A).
- 59400580 — артикул для оригінальної моделі VF33BR (31A).
- 59412333 — альтернативний номер у каталогах постачальників.
Обслуговування та помилки
Оскільки система Variodyn використовує складні протоколи зв’язку для моніторингу роботи привода та енкодера двигуна в реальному часі, діагностика зазвичай виконується через світлодіодну індикацію на платі VarioCon або за допомогою сервісного інструменту CADI.
- Світлодіодні індикатори (L1–L4): Відображають статус помилок, включаючи критичні збої (Fatal Error), блокування або відсутність параметрів в EEPROM.
- Модернізація: У разі заміни старіших моделей VF22BR або VF33BR на DR-VAB33, може знадобитися оновлення програмного забезпечення або переналаштування параметрів через сервісний інтерфейс.
