Реле безпеки Pilz PZE X4 — це модуль розширення контактів, призначений для збільшення кількості миттєвих безпечних виходів у системі керування. Воно працює у поєднанні з базовим пристроєм (наприклад, реле аварійної зупинки), передаючи йому контроль через ланцюг зворотного зв’язку.
Технічні характеристики

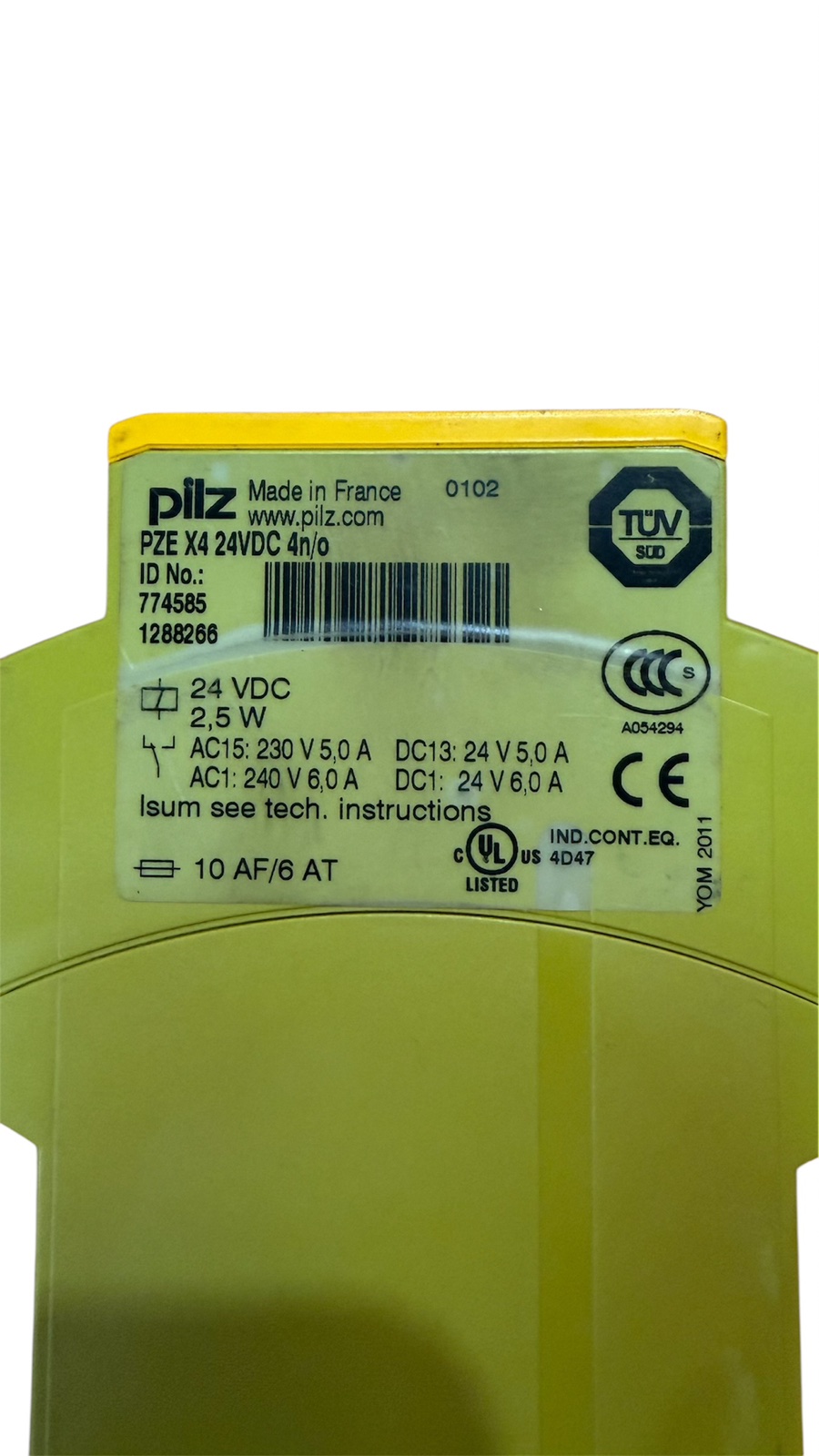

Згідно з офіційною документацією Pilz, основні параметри моделі PZE X4 24VDC (артикул 774585) включають:
- Напруга живлення: 24 В постійного струму (DC) з допуском -15%/+10%.
- Споживана потужність: приблизно 2,5 Вт.
- Виходи: 4 миттєвих замикаючих (N/O) безпечних контакти.
- Максимальний струм: 6 А (категорії AC1 при 240 В та DC1 при 24 В).
- Матеріал контактів: AgCuNi з позолотою 0,2 мкм.
- Час увімкнення: типово 30 мс при автоматичному старті.
- Габарити: ширина 22,5 мм, висота 87 мм, глибина 121 мм.
Особливості функціонування
- Принцип роботи: Коли вхідний ланцюг (A1) під напругою, контакти 13-14, 23-24, 33-34 та 43-44 замикаються, а світлодіоди “CH. 1” та “CH. 2” світяться.
- Безпека: Модуль забезпечує безпечне роз’єднання контактів від вхідного ланцюга та ланцюга зворотного зв’язку (Y1-Y2). У разі відмови компонента безпечна функція зберігається.
- Монтаж: Встановлюється на DIN-рейку (35 мм) у шафі керування зі ступенем захисту не менше IP54. При монтажі кількох пристроїв поруч рекомендується витримувати відстань не менше 6 мм.
