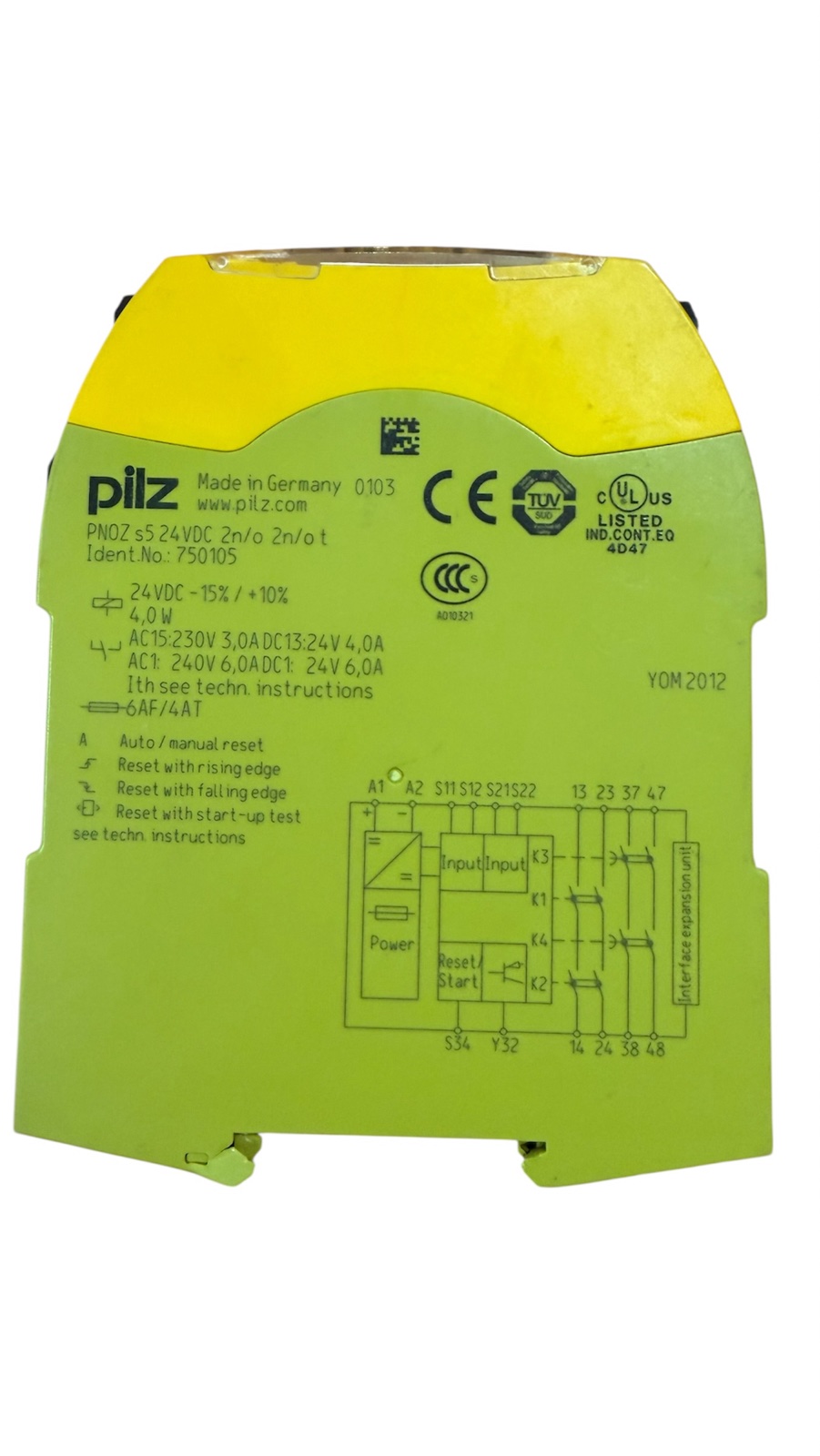

Реле безпеки Pilz PNOZ s5 (серія PNOZsigma) — це універсальний пристрій для моніторингу аварійного зупину, захисних огороджень та світлових завіс. Головною особливістю цієї моделі є наявність вбудованого таймера для затримки вимкнення контактів.
Основні технічні характеристики
Згідно з офіційними даними виробника Pilz, модель має наступні параметри:
- Живлення: Переважно 24 В постійного струму (DC), проте існують версії з широким діапазоном 48–240 В змінного/постійного струму (AC/DC).
- Виходи:
- 2 миттєвих безпечних контакти (N/O).
- 2 безпечних контакти із затримкою вимкнення (N/O).
- 1 допоміжний напівпровідниковий вихід.
- Затримка часу: Регулюється в діапазоні від 0,04 до 300 секунд за допомогою поворотних перемикачів на передній панелі.
- Монтажна ширина: Всього 22,5 мм, що дозволяє економити місце в шафі керування.
Функціональні можливості
- Режими роботи: Підтримує одноканальне або двоканальне підключення з можливістю виявлення короткого замикання між контактами.
- Тип пуску: Можливість вибору між автоматичним, ручним або контрольованим пуском.

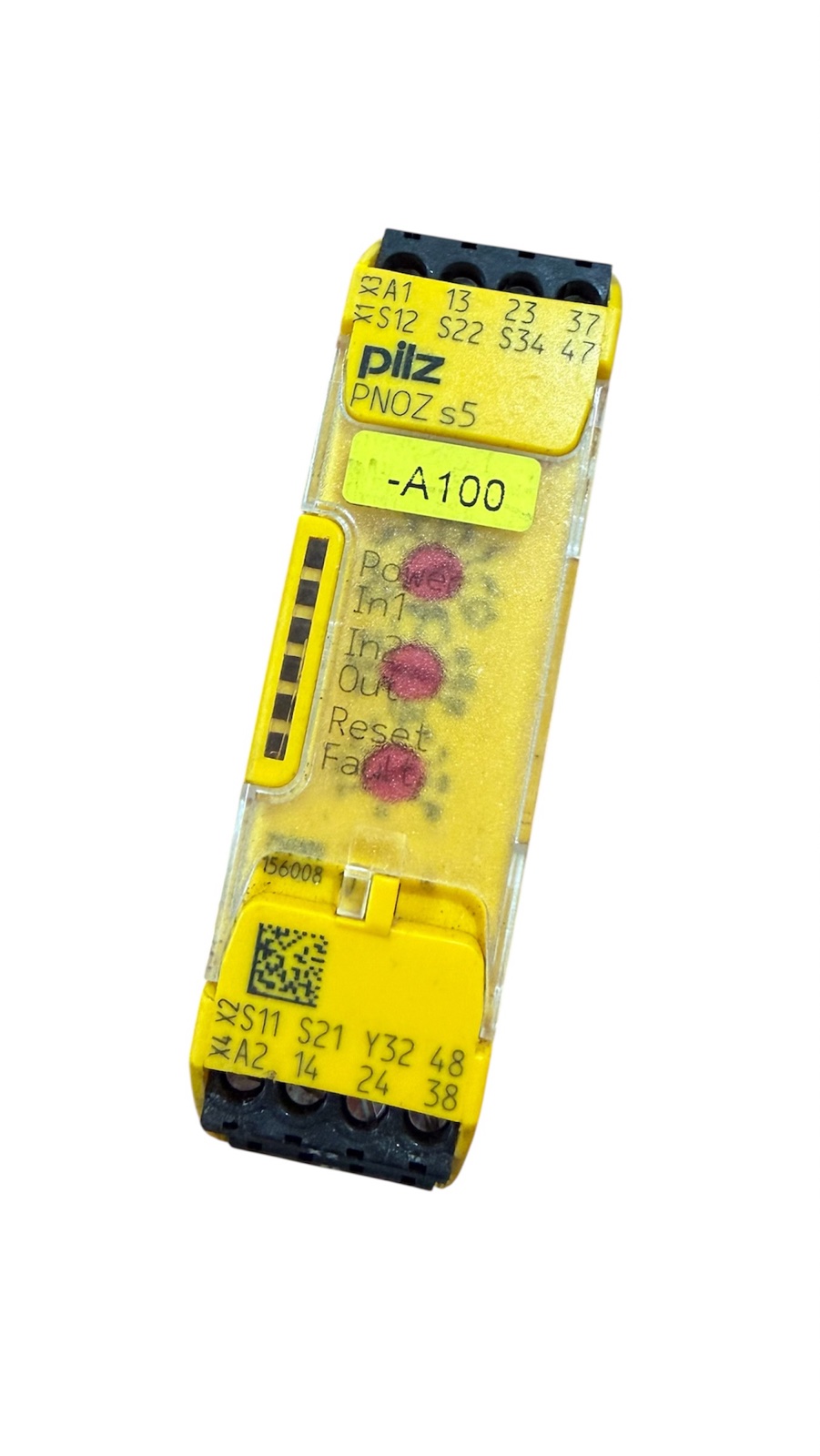

- Діагностика: Світлодіодні індикатори (LED) для відображення стану живлення, вхідних каналів, вихідних реле та помилок.
- З’єднання: Використовуються знімні клеми (гвинтові або пружинні залежно від артикула), що полегшує заміну пристрою
