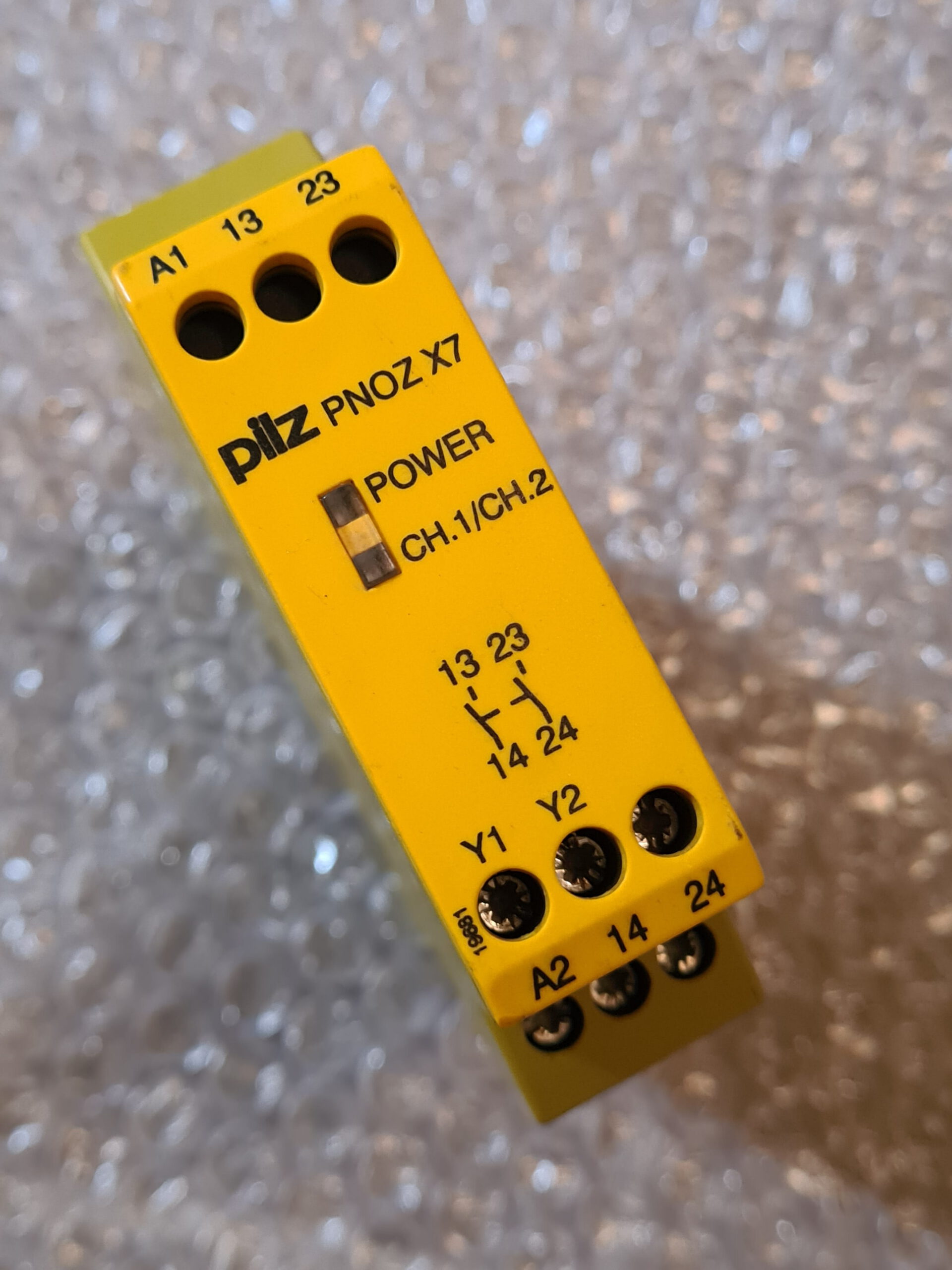

Реле безпеки Pilz PNOZ X7 — це надійний автономний модуль, призначений для моніторингу кнопок аварійної зупинки та захисних огороджень у промислових системах автоматизації. Пристрій забезпечує безпечне розімкнення ланцюгів живлення у разі виникнення небезпечної ситуації.
Технічні характеристики
Згідно з даними виробника Pilz, реле має наступні параметри:
- Тип монтажу: DIN-рейка, ширина корпусу 22.5 мм.
- Контакти: 2 безпечні розмикаючі контакти (2 N/O) з примусовим керуванням.
- Режими пуску: Автоматичний або ручний старт.
- Канали входу: Одноканальна схема підключення.
- Комутаційна здатність: До 6 А при 240 В AC або 24 В DC (залежно від моделі та категорії застосування AC1/DC1).
- Клас захисту: IP40 для корпусу та IP20 для клем.
Модифікації за напругою живлення

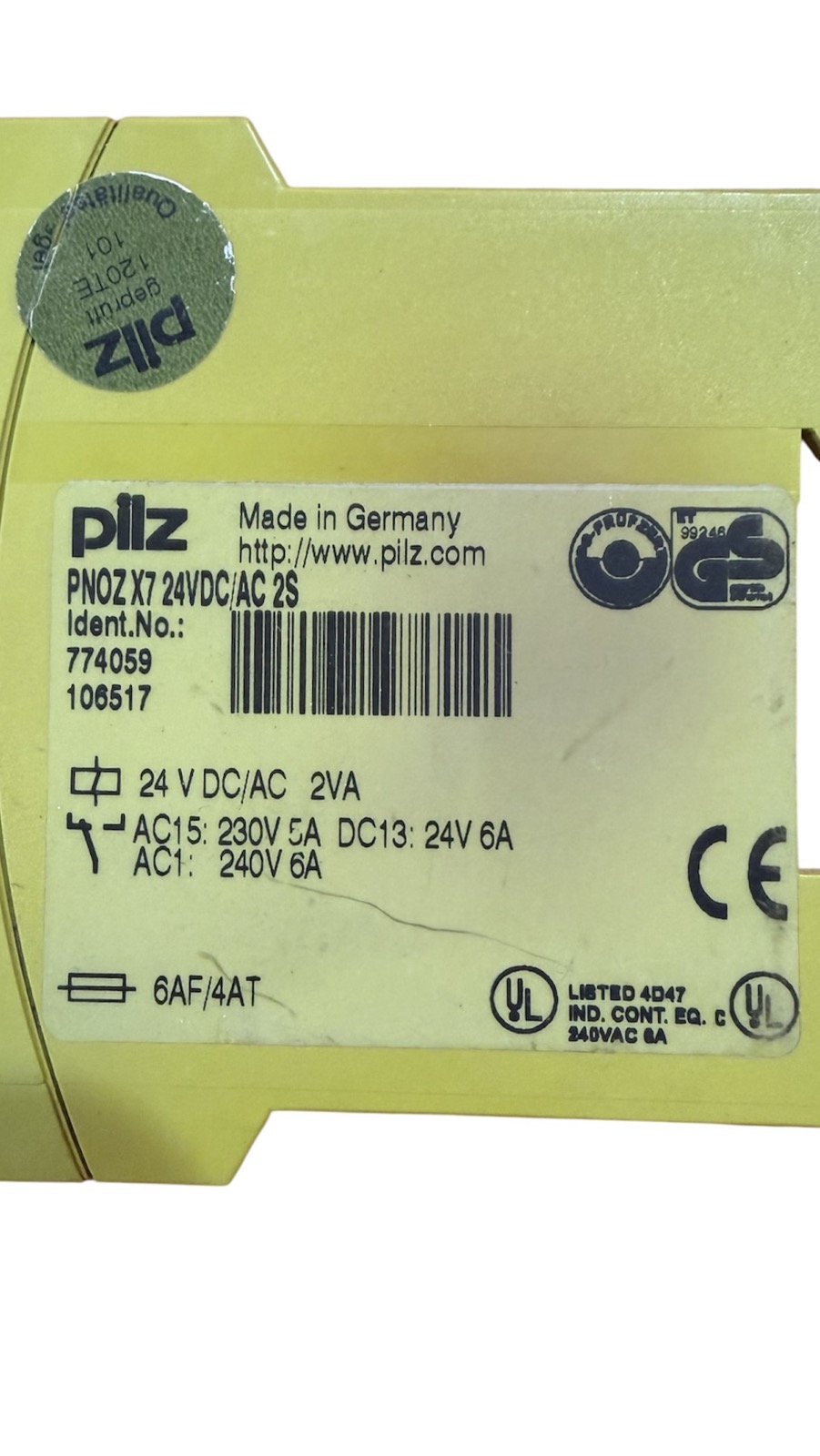

Серія PNOZ X7 включає декілька моделей, що різняться напругою живлення (UB):
Призначення та функції
Реле PNOZ X7 використовується для моніторингу E-STOP (аварійної зупинки), кінцевих вимикачів та захисних дверей. Воно забезпечує:
- Контроль несправностей: Пристрій виявляє коротке замикання на землю або зварювання контактів, що запобігає повторному ввімкненню до усунення проблеми.
- Індикація: На передній панелі розташовані LED-індикатори для відображення статусу живлення (POWER) та стану вхідних каналів.
- Безпека: Відповідає стандартам EN ISO 13849-1 та EN 62061 для використання в системах безпеки.
