Реле безпеки PILZ PNOZ X2 — це компактний пристрій для моніторингу ланцюгів аварійної зупинки, захисних огороджень та світлових бар’єрів. Воно забезпечує безпечне розмикання електричних кіл у разі виникнення небезпеки або несправності.

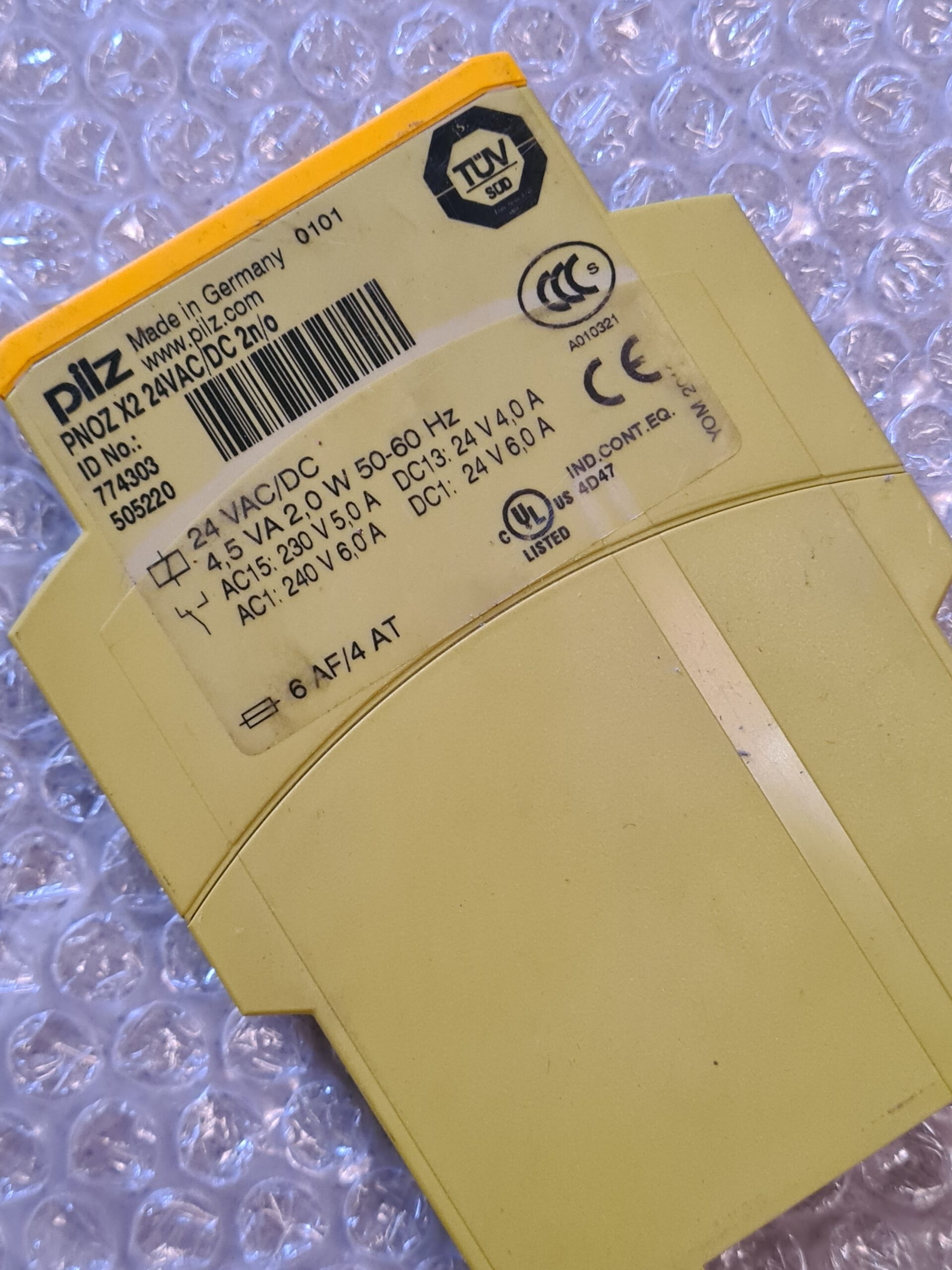

Технічні характеристики
Згідно з документацією виробника Pilz, модель PNOZ X2 має наступні параметри:
- Напруга живлення: 24 В AC/DC (залежно від модифікації може бути діапазон 24–240 В).
- Виходи: 2 безпечні контакти (N/O) з примусовим керуванням.
- Входи: Можливість підключення 1-канального або 2-канального ланцюга.
- Монтаж: На DIN-рейку (ширина корпусу 22.5 мм).
- Функції: Виявлення короткого замикання між контактами, моніторинг заземлення та автоматичне тестування під час кожного циклу вмикання-вимикання.
- Робоча температура: Від -10 °C до +55 °C.
Підключення та експлуатація

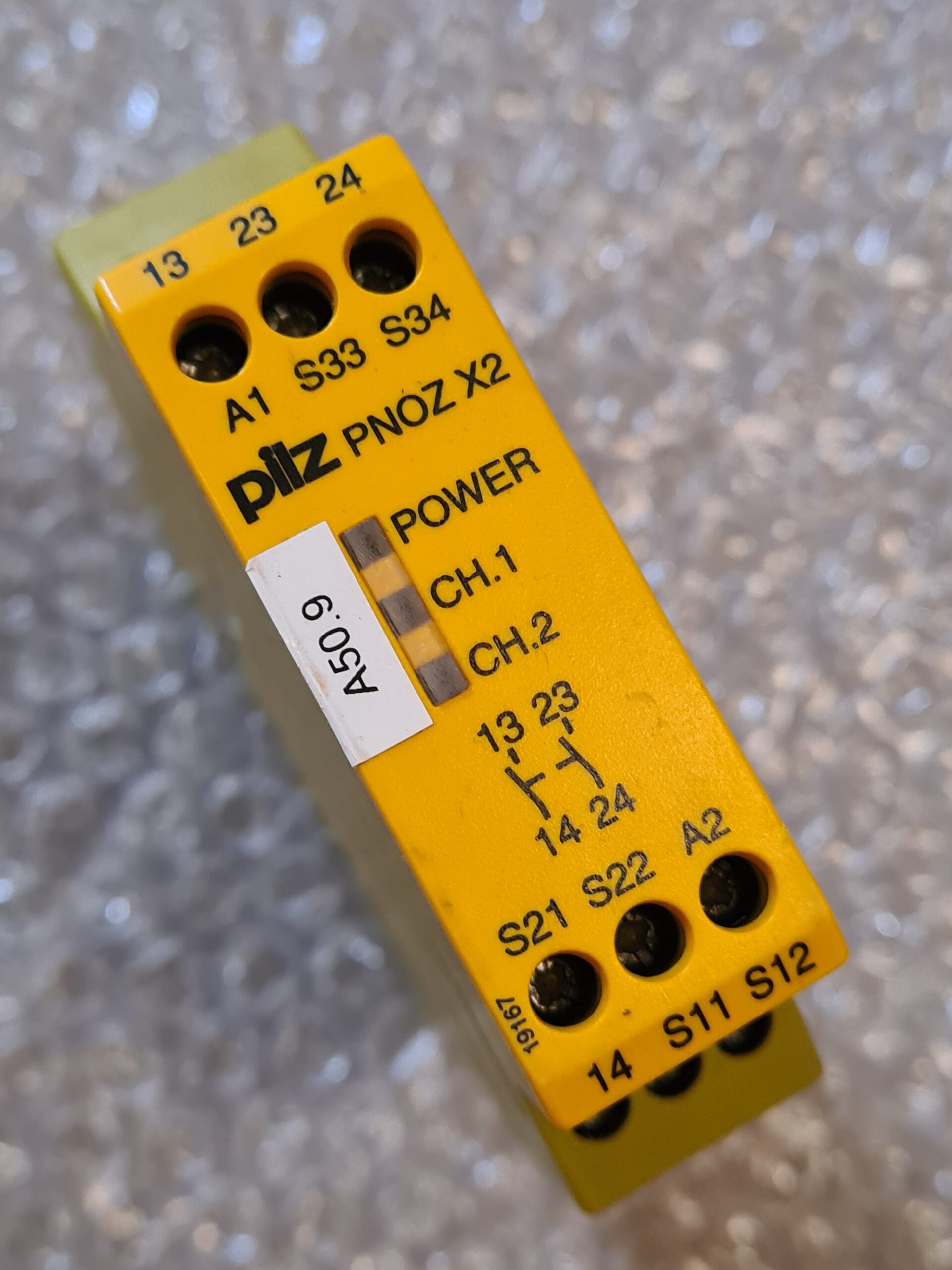

- Схема підключення: Живлення подається на клеми A1 (+) та A2 (-). Входи аварійної зупинки підключаються до клем S11-S12 та S21-S22.
- Тип скидання (Reset): Модель PNOZ X2 зазвичай використовує контрольоване ручне скидання (клеми S33-S34), тоді як модифікація PNOZ X2.1 дозволяє автоматичне скидання.
- Індикація: На передній панелі розташовані світлодіоди для моніторингу стану живлення (Power) та каналів (CH.1, CH.2).
Пристрої серії PNOZ X відповідають стандартам безпеки до рівня PL e (EN ISO 13849-1) та SIL CL 3 (IEC 62061), що робить їх придатними для промислового використання з високими вимогами до захисту.
