Pilz PNOZ X2.1 — це реле безпеки (артикул 774306), призначене для моніторингу аварійних зупинок (E-STOP) та захисних огороджень. Це компактний пристрій шириною 22,5 мм, який підтримує 1- або 2-канальне підключення та має функцію автоматичного або ручного скидання.
Технічні характеристики
Згідно з офіційною документацією Pilz та даними постачальників, пристрій має такі параметри:
- Напруга живлення: 24 В AC/DC.
- Виходи: 2 замикаючих (N/O) контакти безпеки з примусовим керуванням.

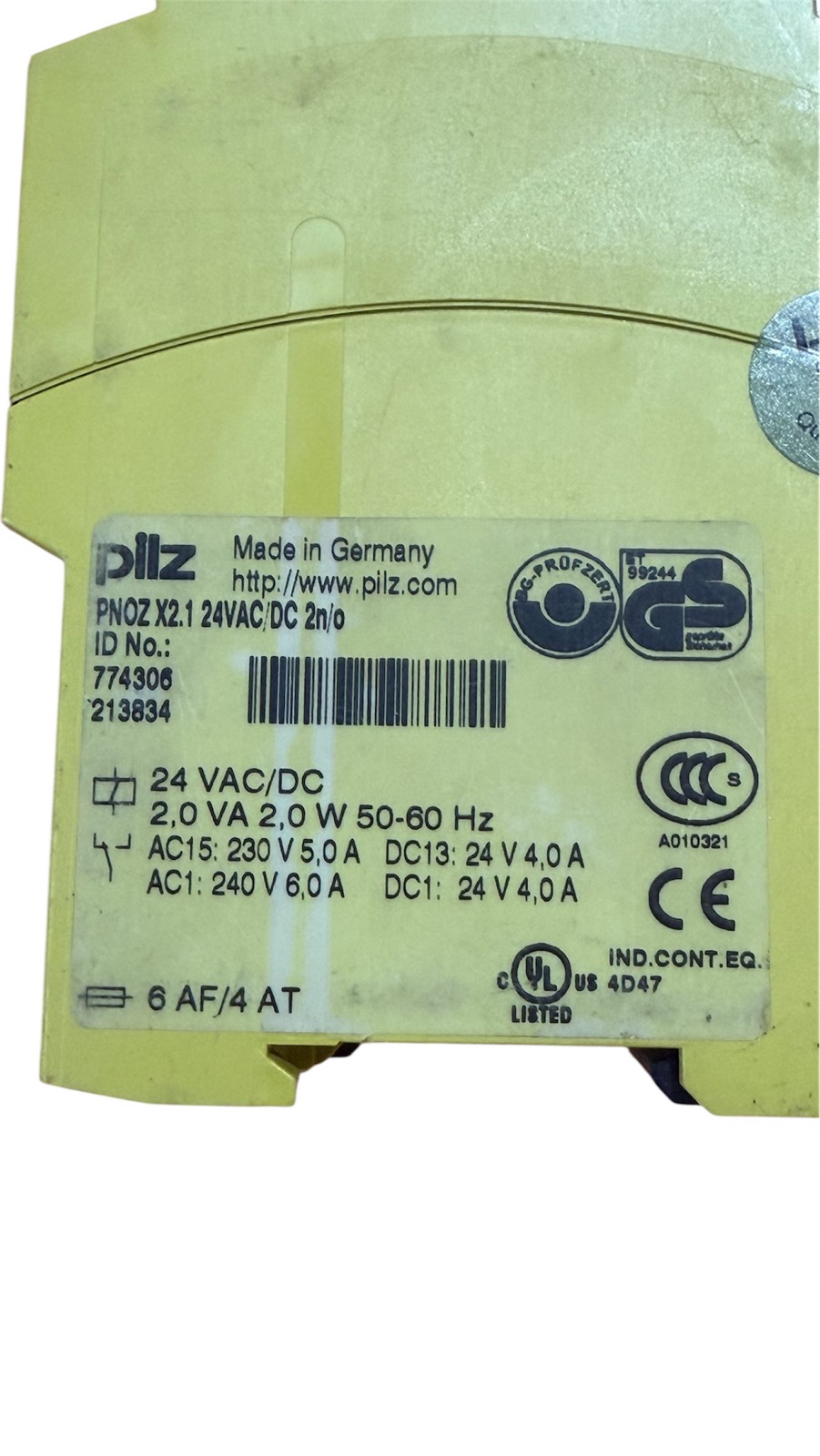

- Комутаційна здатність: До 6 А (категорія AC1 при 240 В) або 4 А (категорія DC13 при 24 В).
- Час відгуку: Приблизно 10 мс.
- Монтаж: На DIN-рейку 35 мм.
- Розміри (В х Ш х Г): 87 x 22.5 x 121 мм.
Основні функції та особливості
- Виявлення перехресних замикань: Пристрій може розпізнавати замикання між вхідними контактами при двоканальному підключенні.

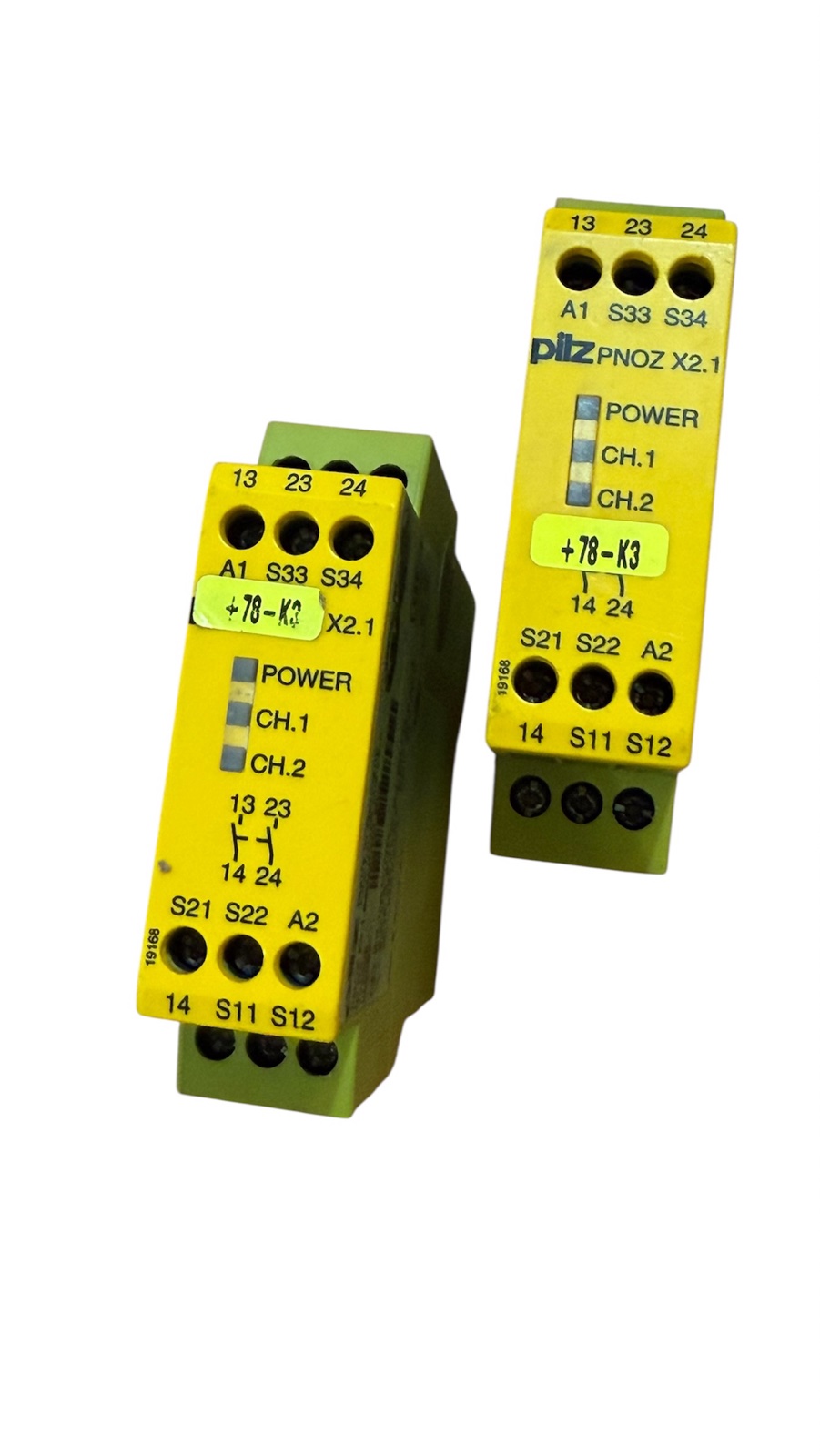

- Індикація: Оснащений світлодіодами (LED) для моніторингу напруги живлення (Power) та статусу каналів.
- Гнучкість скидання: На відміну від базової моделі PNOZ X2, версія X2.1 підтримує можливість автоматичного скидання (automatic reset).
- Безпека: Відповідає вимогам PL “e” згідно з ISO 13849-1 та категорії 4 згідно з EN 954-1.
