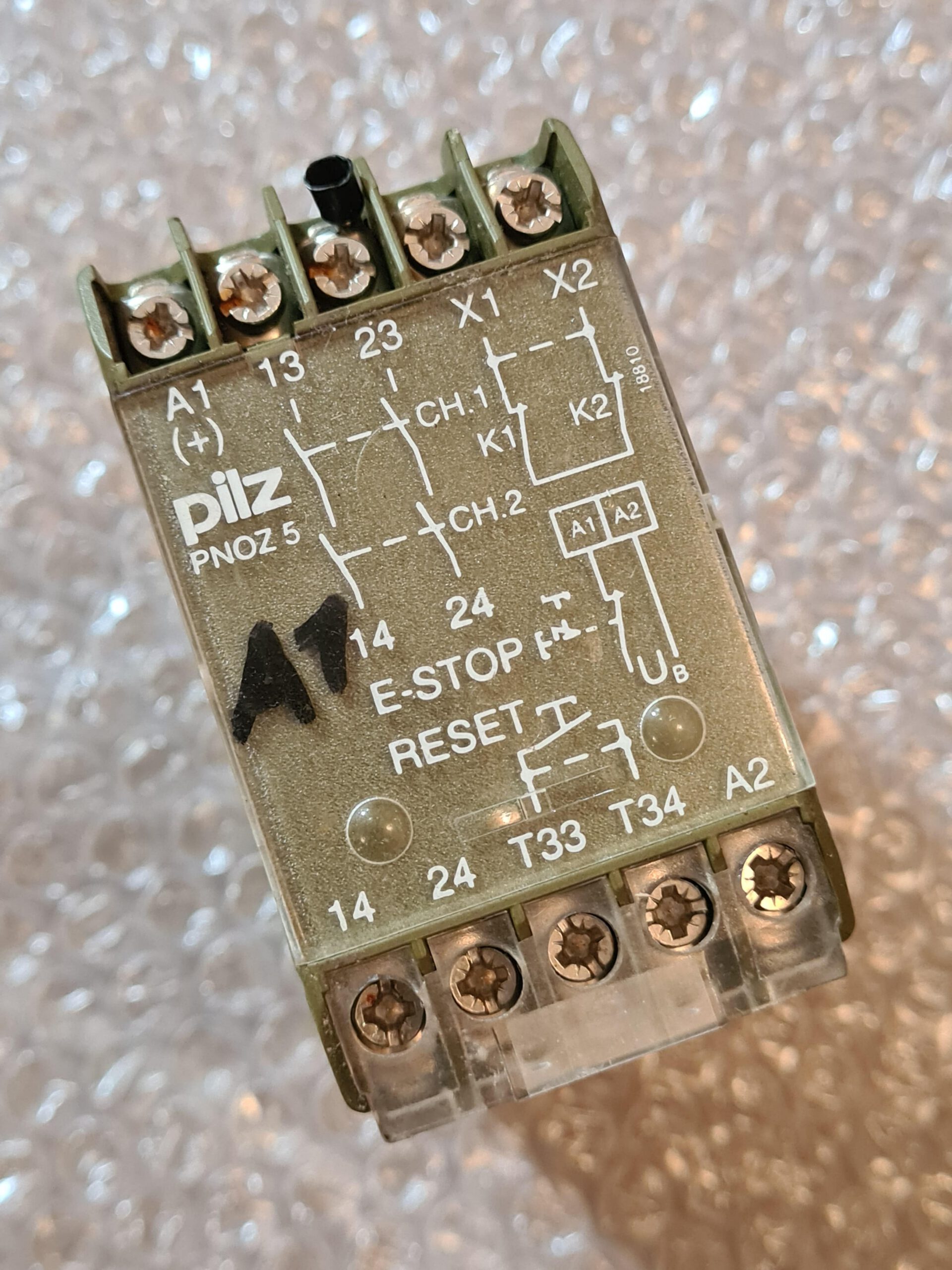

Реле безпеки PILZ PNOZ 5 — це класичний пристрій для моніторингу ланцюгів аварійної зупинки (E-STOP) та захисних огороджень, що забезпечує надійне розмикання кола у разі небезпеки. Серія PNOZ 5 була однією з перших у лінійці Pilz і наразі часто зустрічається в існуючому обладнанні як надійне стандартне рішення.

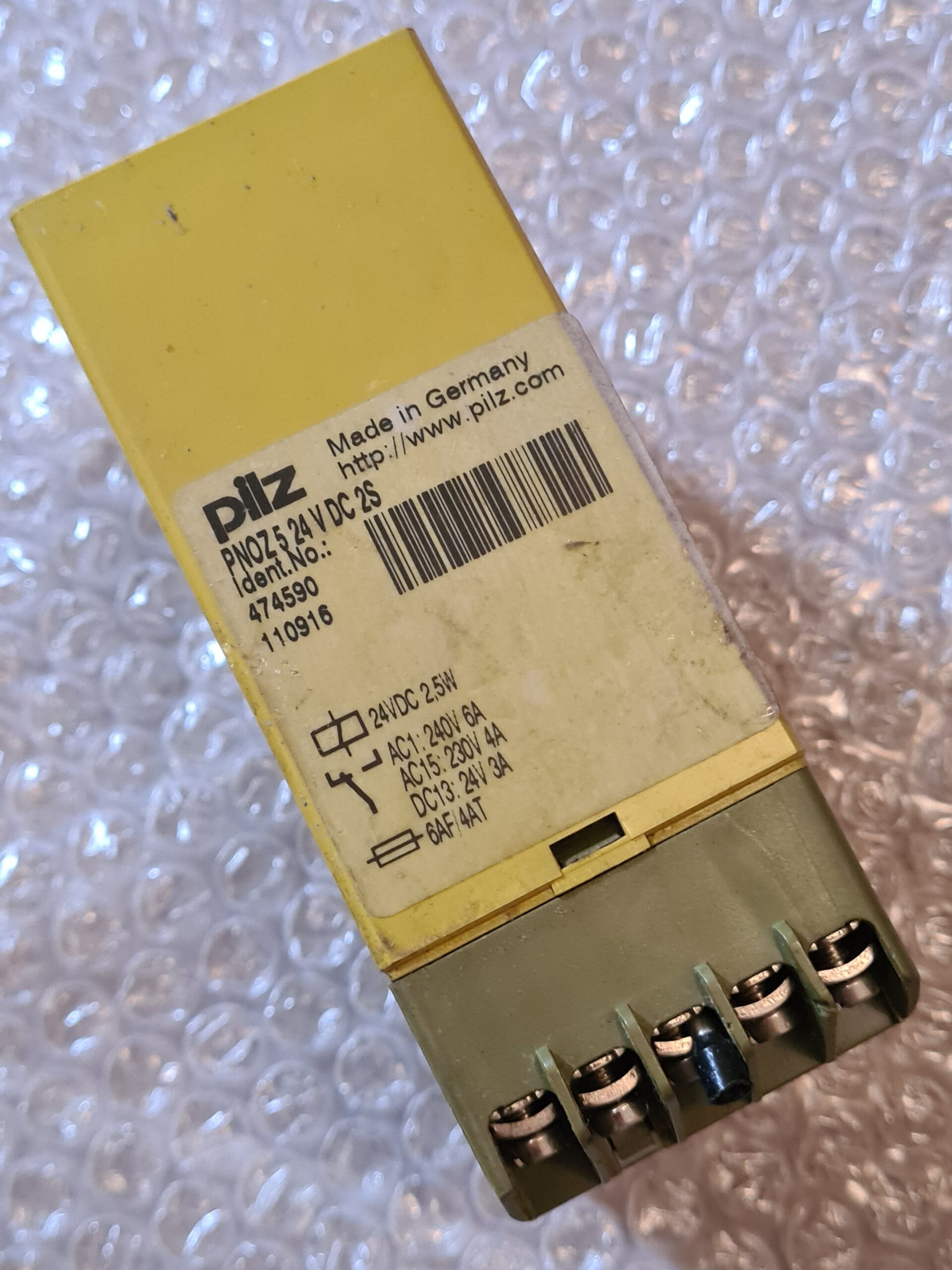

Технічні характеристики
Згідно з документацією Kempston Controls та MotionSurplus, модель має наступні параметри:
- Контакти: 2 безпечних замикаючих контакти (N/O).
- Напруга живлення: доступні версії на 24V DC, а також широкий спектр AC-напруг (від 24V до 400V AC).
- Комутаційна здатність: до 6A при 240V AC (AC1) або 24V DC (DC1).
- Монтаж: на DIN-рейку (ширина корпусу 45 мм).
- Час спрацювання: затримка вмикання близько 330-400 мс, затримка вимикання (при натисканні E-STOP) до 200 мс для AC та до 300 мс для DC версій.
Режими роботи та функціонал
Пристрій підтримує кілька базових конфігурацій, що налаштовуються схемотехнічно:
- Одноканальний режим: проста схема підключення без надмірності.
- Скидання (Reset): підтримується як автоматичне вмикання (після замикання вхідного кола), так і ручне підтвердження через кнопку скидання.
- Зворотний зв’язок: можливість підключення кола зворотного зв’язку (Feedback loop) для контролю стану зовнішніх контакторів.
Популярні модифікації та аналоги
Оскільки оригінальна серія PNOZ 5 є доволі старою, на ринку часто пропонуються її сучасні версії або аналоги:
- PILZ PNOZ X5: компактніша версія (22.5 мм) з аналогічними функціями для 12V або 24V систем.
- PILZ PNOZ s5: сучасна серія PNOZsigma, яка додатково має функцію затримки вимкнення (таймер).
