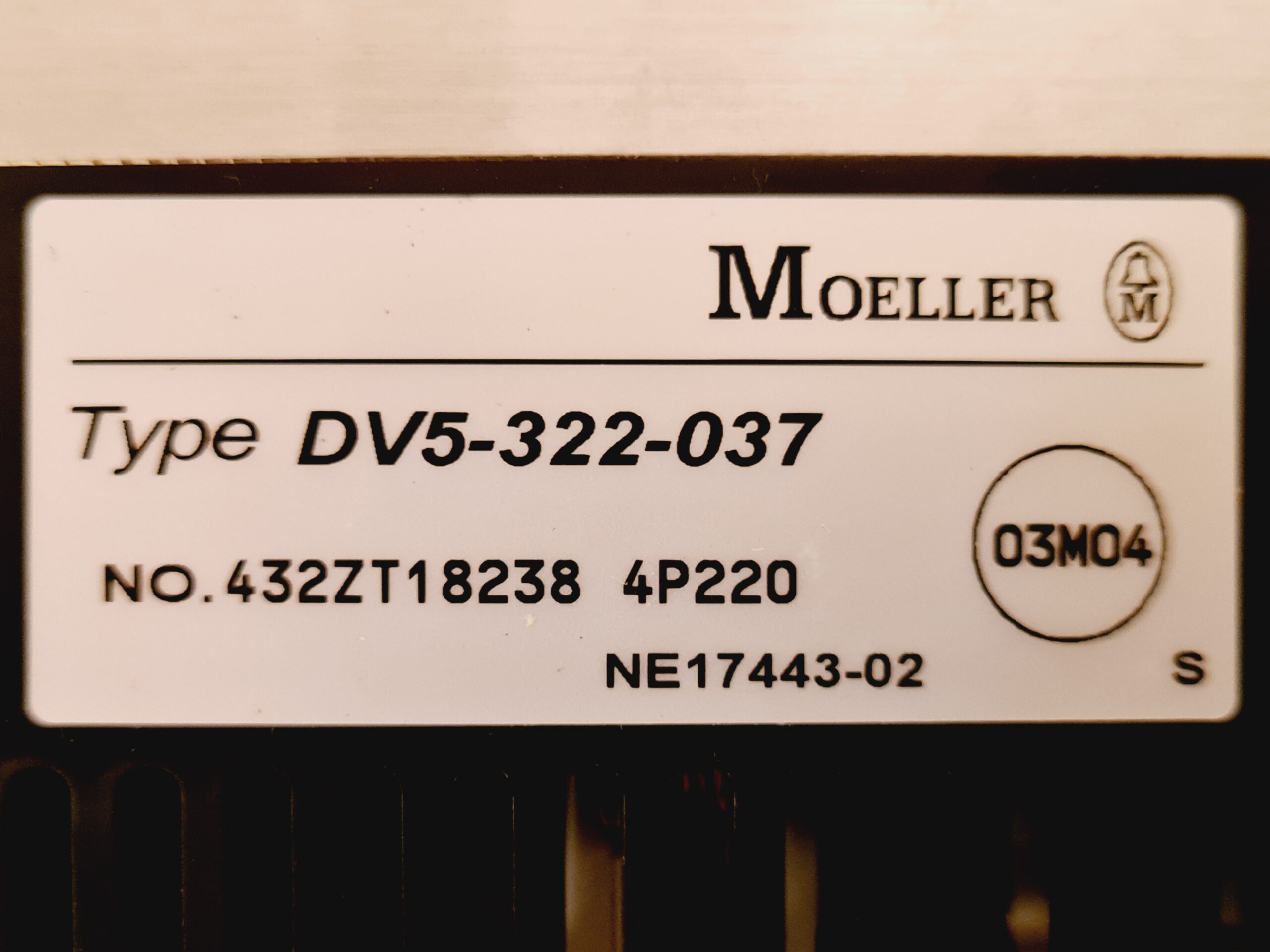

Moeller DV5-322-037 — це частотний перетворювач (інвертор) виробництва компанії Moeller (зараз входить до складу Eaton), розроблений для точного керування швидкістю трифазних асинхронних двигунів малої потужності. Ця модель належить до серії DV5, яка використовує векторне керування без датчиків (sensorless vector control), що забезпечує високий крутний момент навіть на низьких частотах.
Основні технічні характеристики
- Потужність двигуна: 0,37 кВт (0,5 к.с.).
- Вхідна напруга: Однофазна мережа 200–240 В змінного струму (50/60 Гц).
- Номінальний вихідний струм: 2,6 А.
- Перевантажувальна здатність: 150% від номінального крутного моменту протягом 60 секунд.
- Діапазон вихідної частоти: Від 0,5 Гц до 400 Гц.
- Габарити: 88,5 x 126 x 117 мм.
- Вага: Приблизно 0,85 кг.
Функціональні особливості
- Керування: Векторне керування (Sensorless Vector Control) забезпечує плавний пуск та стабільну роботу на низьких обертах (> 200% пускового моменту при ~1 Гц).

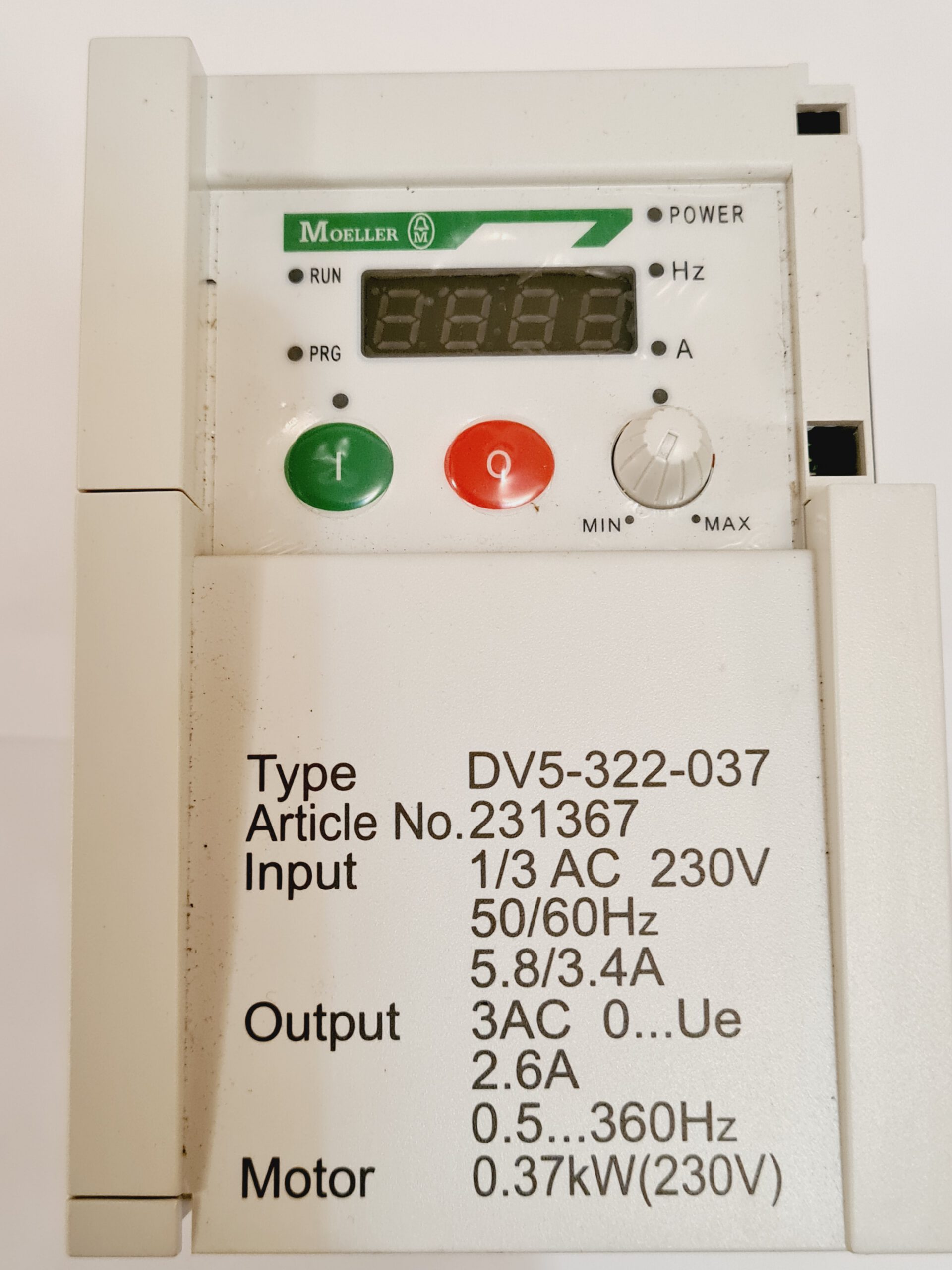

- Інтерфейси: Вбудована панель керування з потенціометром, цифровим дисплеєм та кнопками для швидкого налаштування.
- Захист: Вбудований терморезисторний вхід для захисту двигуна, захист від перевантаження по струму та напрузі.
- Комунікації: Підтримка RS-422/RS-485 (Modbus RTU), можливість підключення до шин PROFIBUS-DP або CANopen через додаткові модулі.
- Входи/виходи: 6 конфігурованих цифрових входів, 2 аналогових входи, 1 аналоговий вихід та релейний вихід.
Документація та підтримка
Модель DV5-322-037 вважається знятою з виробництва.
- Інструкція з монтажу: Детальні схеми підключення можна знайти в офіційній інструкції Eaton/Moeller.
- Повний посібник: Технічні параметри та опис функцій містяться у Manual DV5.
