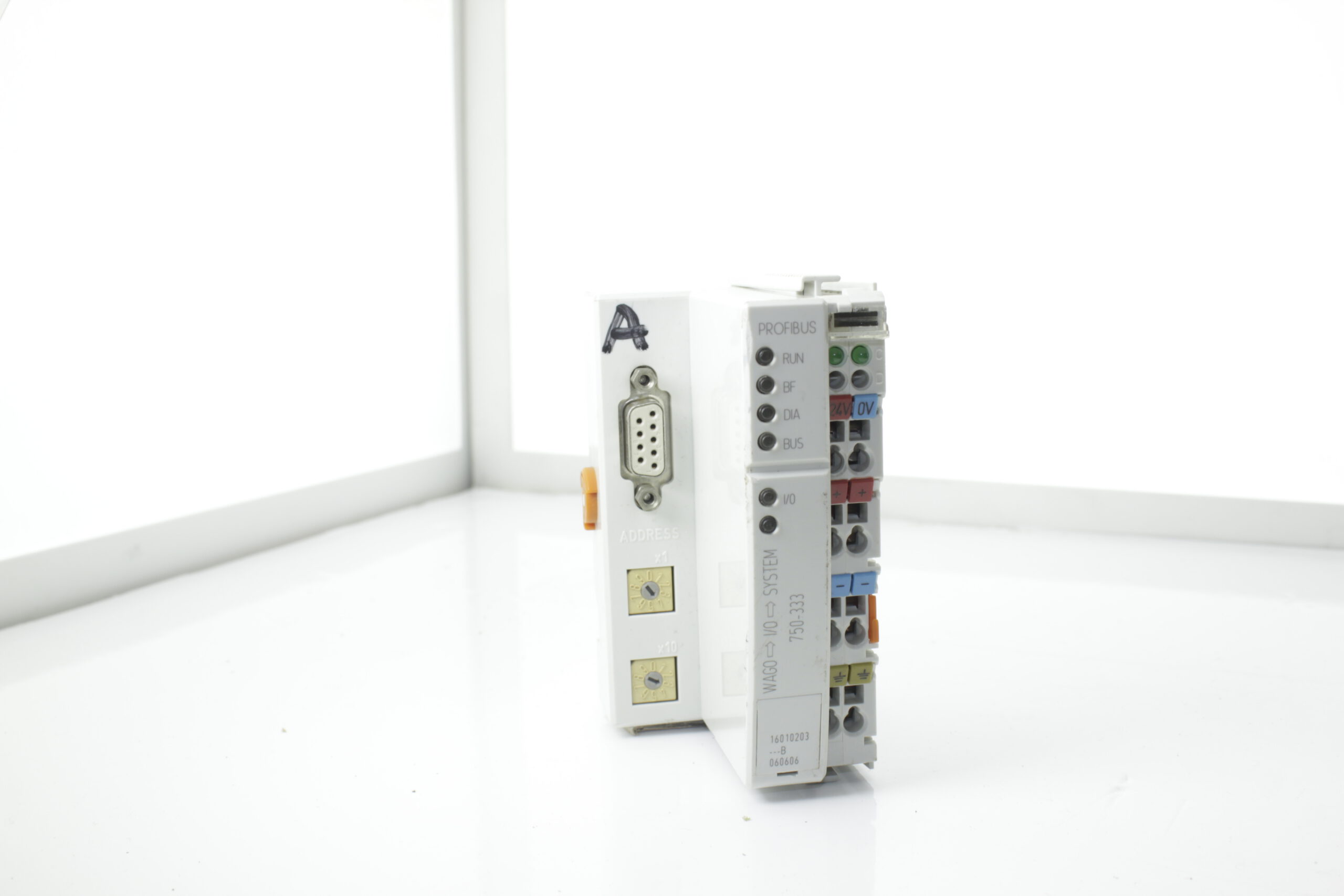

Связь span lang=”UK”>PROFIBUS
Кількість вузлів
польової шини на головній макс. span lang=”UK”>96
Макс. кол-во
точек ввода-виводаspan lang=”UK”> 6 000
Швидкість
передачі span lang=”UK”>9,6 кБд… 12 МБд
Довжина сегмента
польової шини макс. span lang=”UK”>1200 м
Середовище
передачі span lang=”UK”>Cu кабель згідно до EN 50170
Тип передачі
часу. span lang=”UK”>1 мс (10 узлов; 32 вх., 32 вих. На узел; на швидкості 12 Мбод і для
дискретних сигналів), макс. 3,3 мс
Кількість модулів
вводу-виводу (на узел)span lang=”UK”> 63
Вхідне та вихідне
зображення процесу (Fieldbus) макс. 244 байта / 244 байта
Напруга живлення
системи постійного струму 24 В span lang=”UK”>(-25… +30%); через рівень проводки (підключення
CAGE CLAMP®)
Споживання
струму, живлення системи (5 В) span lang=”UK”>200 мА
Загальний струм
для живлення системи span lang=”UK”>1800 мА
Напруга польового
живлення постійного струму 24 В-25… +30%); через контакти перемички живлення
Тип. вхідний ток
при номінальному навантаженні (24 В)500 мА
Ефективність
джерела живлення (тип.) При номінальному навантаженні (24 В)87%
Ізоляція span lang=”UK”>500 В
система / харчування
Кількість
вихідних контактів перемички живленняspan lang=”UK”>
Струмова
пропускна здатність контактів перемички живлення 10 А
Стандарт span lang=”UK”>EN 50170
