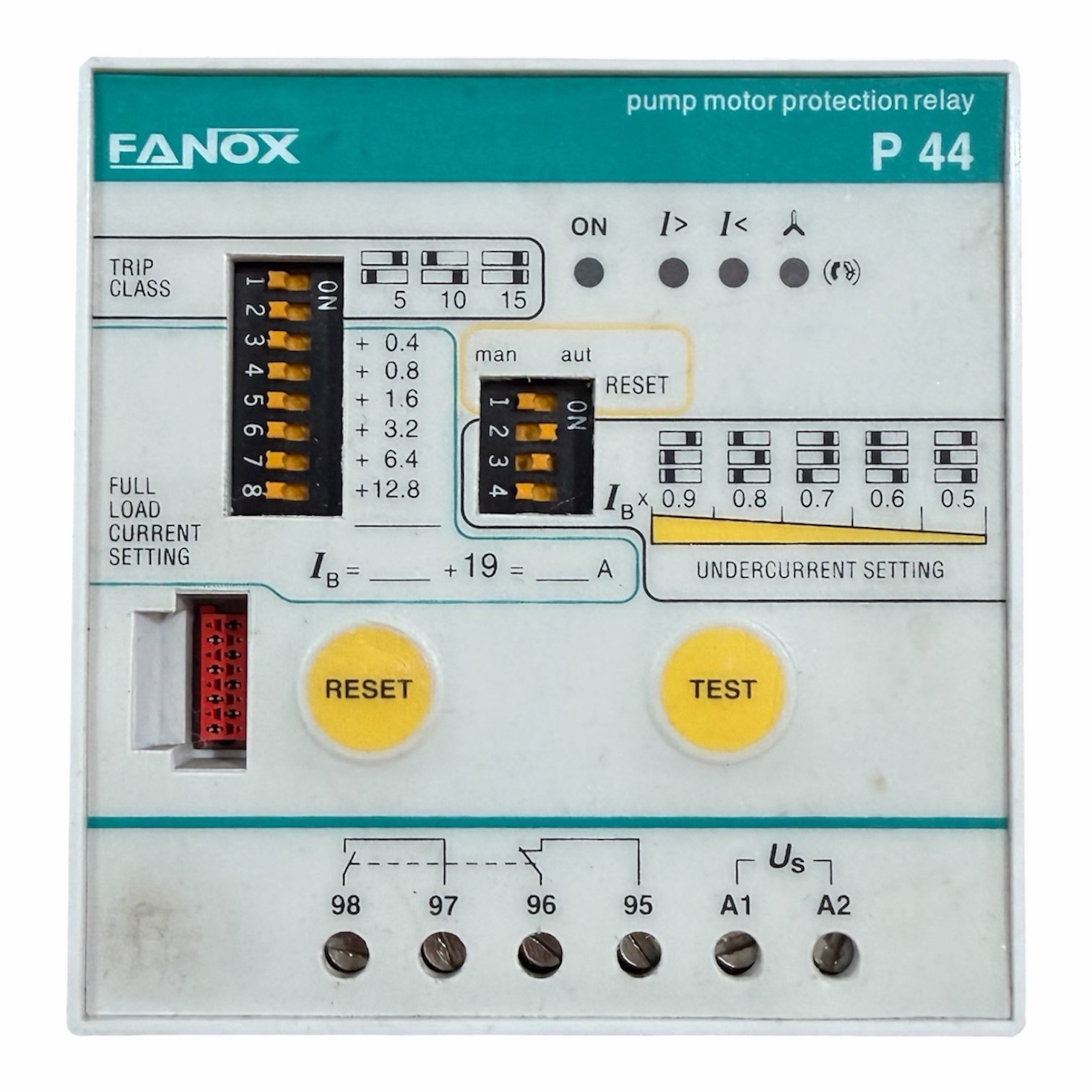

Fanox P44 — це трифазне електронне реле захисту електродвигунів та насосів, розроблене іспанським виробником Fanox.
Головна особливість цієї серії — захист від «сухого ходу» без використання датчиків рівня чи електродів у свердловині. Реле безперервно вимірює споживання струму (навантаження) двигуна: коли вода закінчується, навантаження різко падає (недовантаження/падіння струму), і реле миттєво вимикає насос, запобігаючи його згорянню

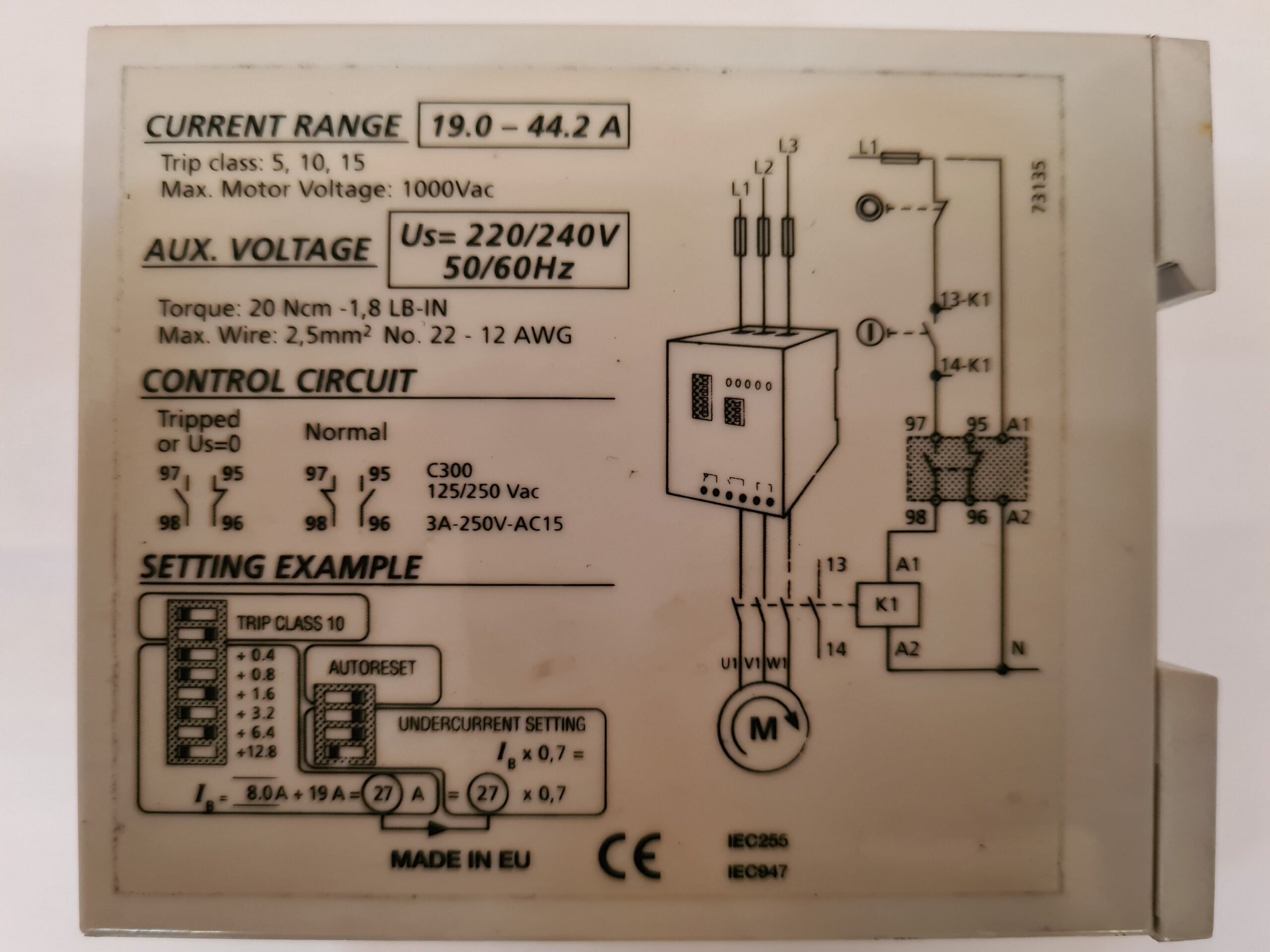

Основні технічні характеристики
- Діапазон регулювання струму (IB): 19.0 – 44.2 А.
- Потужність двигунів: Розраховано на трифазні двигуни потужністю приблизно від 12 до 27 к.с. (HP) (орієнтовно 9–20 кВт) при напрузі 400 В.
- Напруга живлення (auxiliary voltage): 230 В змінного струму (модель Mfr #: P44 11423).
- Спосіб монтажу: Кабель живлення двигуна пропускається крізь вбудовані у реле наскрізні вікна (трансформатори струму).
Функції захисту
- Захист від сухого ходу: Спрацьовує за зниженням робочого струму (undercurrent).
- Захист від перевантаження: Захищає статор від перегріву при заклинюванні або надмірному механічному опорі (Клас відключення 10).
- Асиметрія та обрив фаз: Негайне вимкнення у разі зникнення однієї з фаз або критичного перекосу напруги.
- Неправильна послідовність фаз: Запобігає запуску двигуна у зворотному напрямку.
- Теплова пам’ять: Реле моделює тепловий стан двигуна, враховуючи цикли нагрівання та охолодження.
Сфера застосування
Реле активно використовується в промислових, побутових та сільськогосподарських системах:
- Глибокі свердловинні та занурювальні насоси.
- Системи іригації та автоматичного поливу.
- Дренажні та осушувальні системи.
