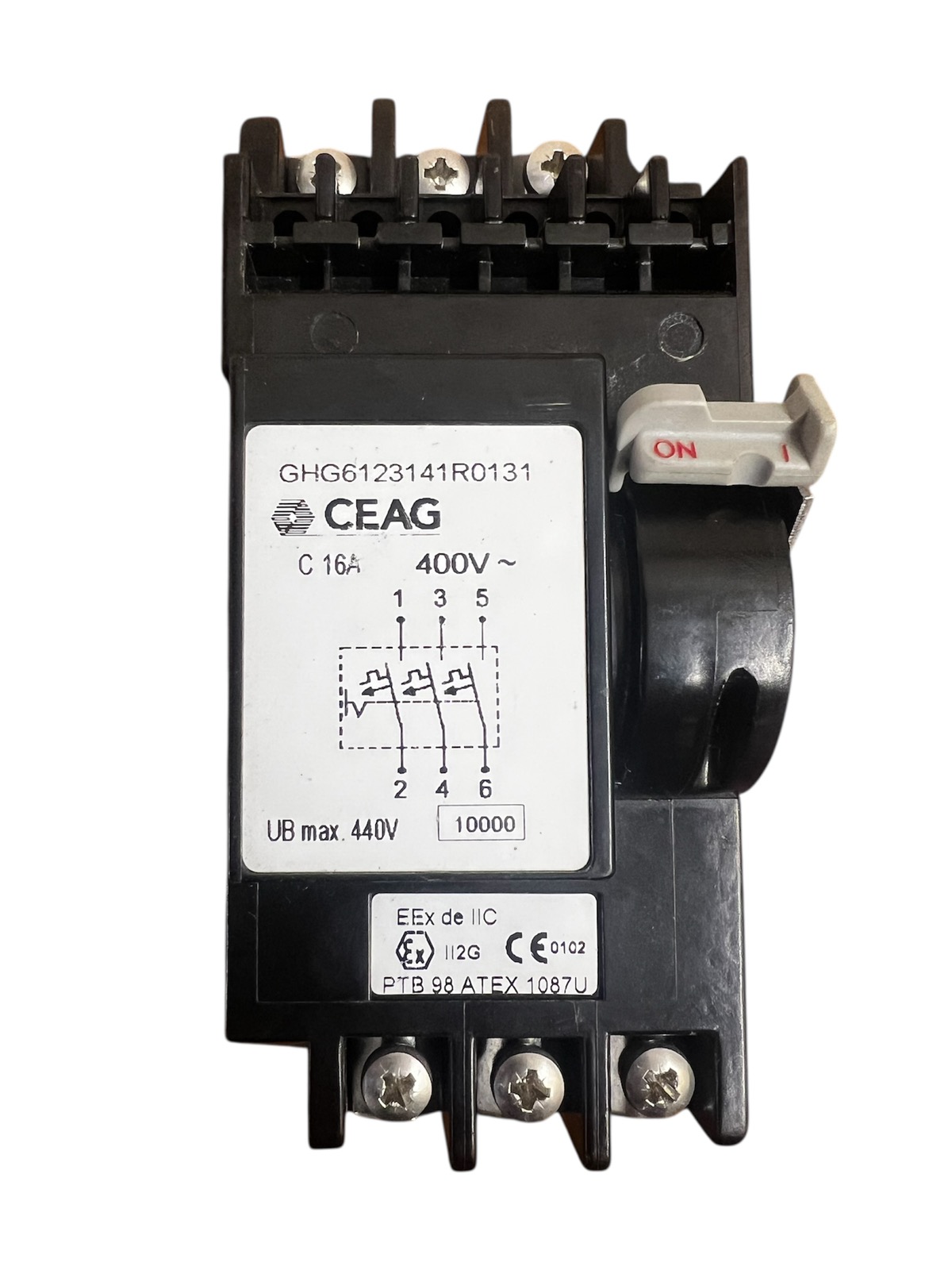

CEAG GHG6123141R0131 (виробник Eaton / Cooper Crouse-Hinds) належить до серії вибухозахищених компонентів та означає 3-полюсний автоматичний вимикач (MCB) на 16 Ампер із характеристикою відключення типу C.
Він призначений для встановлення у вибухозахищені розподільчі шафи підвищеної надійності (тип захисту Ex-e). Сам модуль автомата має вогнестійку герметизовану оболонку компаундом/компонентами (тип захисту Ex-d).
🛠️ Розшифровка артикулу за каталогом Eaton CEAG:
- GHG 612 — серія мініатюрних автоматичних вимикачів у вибухозахищеному виконанні.
- 3141 — конфігурація полюсів та габарит модуля: 3-полюсний (3 Pole) пристрій, розмір модуля 3 (Module size 3).
- R0131 — код внутрішнього компонента регулювання струму та його характеристики: номінальний струм 16A, тип розчеплення Curve C (побудований на базі промислових автоматів серії ABB S200M / S202M / S203M).
📐 Основні технічні характеристики:
- Тип пристрою: Автоматичний вимикач (MCB).
- Кількість полюсів: 3-полюсний (3P).
- Номінальний струм: 16 A.
- Характеристика відключення: C (стандартний термомагнітний захист для двигунів та індуктивних навантажень).
- Максимальна комутаційна здатність: 10 кА.
- Номінальна напруга: до 400 В змінного струму (AC).
- Маркування вибухозахисту:
Ex de IIC/IIB Gb(для зон 1 та 2). - Матеріал корпусу: Поліестер, посилений скловолокном (чорного кольору).
- Клеми підключення: Розраховані на кабель до 2х10 мм².
