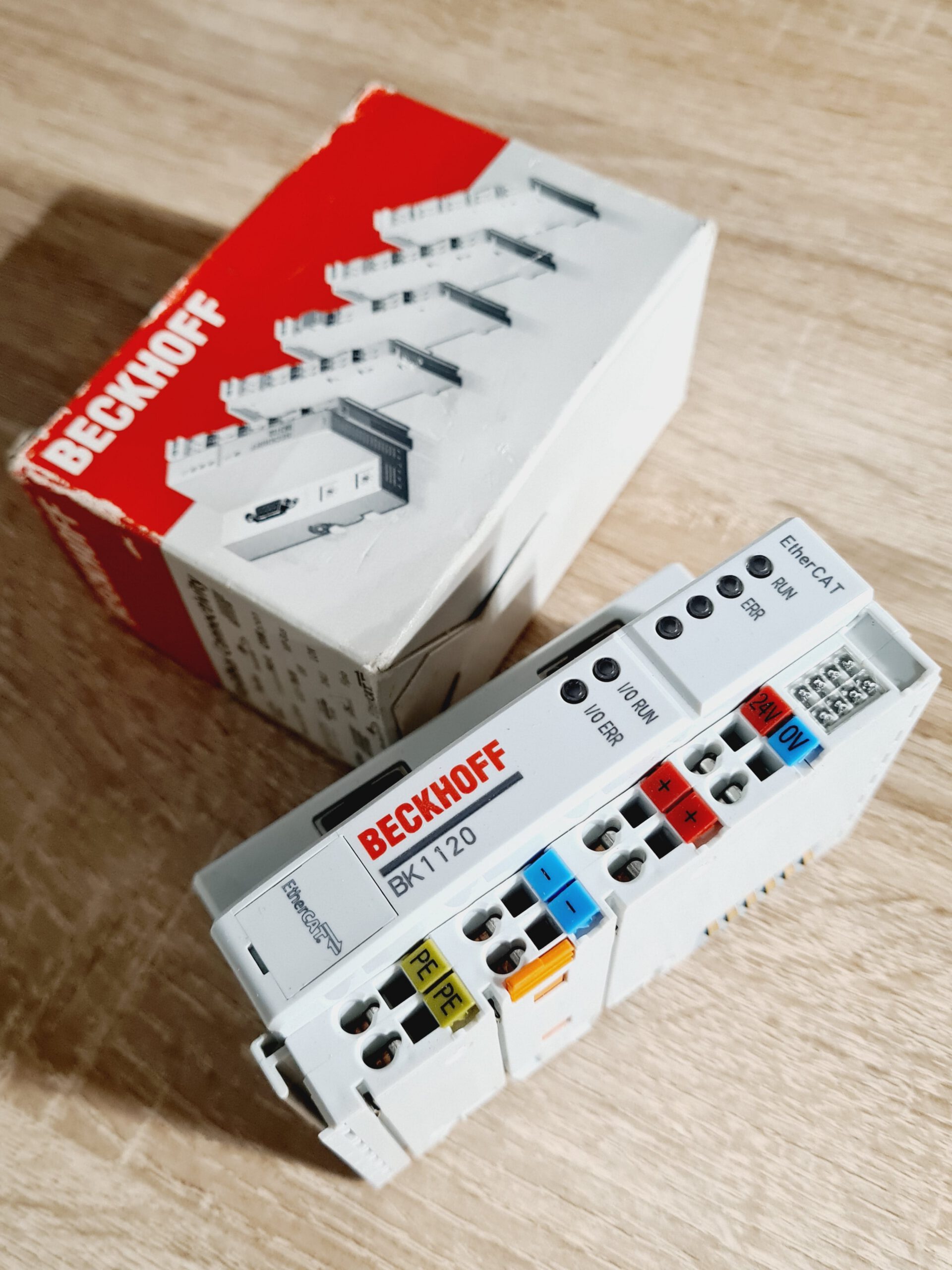

З’єднувач EtherCAT BK1120 є
сполучною ланкою між протоколом EtherCAT на рівні польової шини та шинними
терміналами. З’єднувач перетворює передаючі телеграми з Ethernet 100BASE-TX на
внутрішню шину терміналу, незалежну від польової шини. Станція складається з
з’єднувача та до 64 автобусних терміналів плюс кінцевий термінал шини. Образ
процесу системи EtherCAT призначається автоматично. За допомогою розширення
K-Bus можна підключити до 255 Profibus терміналів.
/span>
Особливості:
1.Технологія підключення: 2 гнізда RJ45
2. Довжина з’єднання: до 100
м
3. З‘єднує
протокол EtherCAT з шинними терміналами
4. BK1120 має дві розетки
RJ45. Верхній інтерфейс Ethernet використовується для підключення з’єднувача до
мережі; нижня розетка служить для додаткового підключення інших пристроїв
EtherCAT в тому ж сегменті.
Системне та
польове джерело живлення, кожне 24 В постійного струму, подається безпосередньо
на муфту. На підключені шинні клеми подається струм, необхідний для зв’язку від
напруги системи, що подається. Полеве джерело передається до окремих
компонентів вводу-виводу через контакти живлення до 10 А. У мережі EtherCAT
роз’єм EK1120 можна встановити будь-де в розділі передачі сигналу Ethernet
(100BASE-TX)-за винятком безпосередньо перемикач. З’єднувачі EK9000 та EK1000
підходять для використання за допомогою вимикача.
