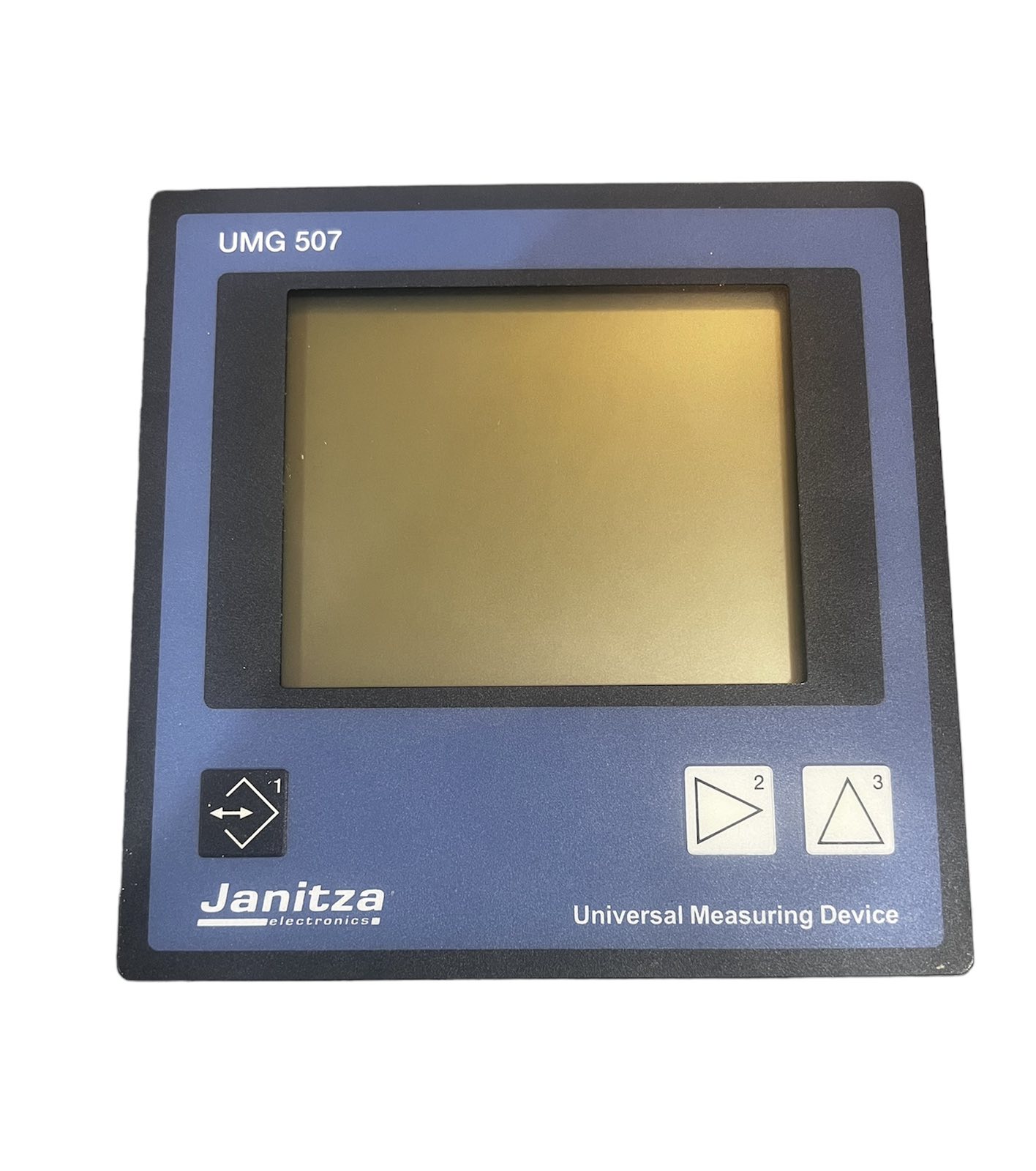

Janitza UMG 507E (артикул 52.15.011) — це універсальний вимірювальний прилад (аналізатор потужності), призначений для контролю якості електроенергії та моніторингу енергоспоживання в мережах низької та середньої напруги. Дана модель є частиною лінійки, яка наразі знята з виробництва (discontinued), але все ще широко використовується в промисловості.
Основні характеристики моделі 52.15.011

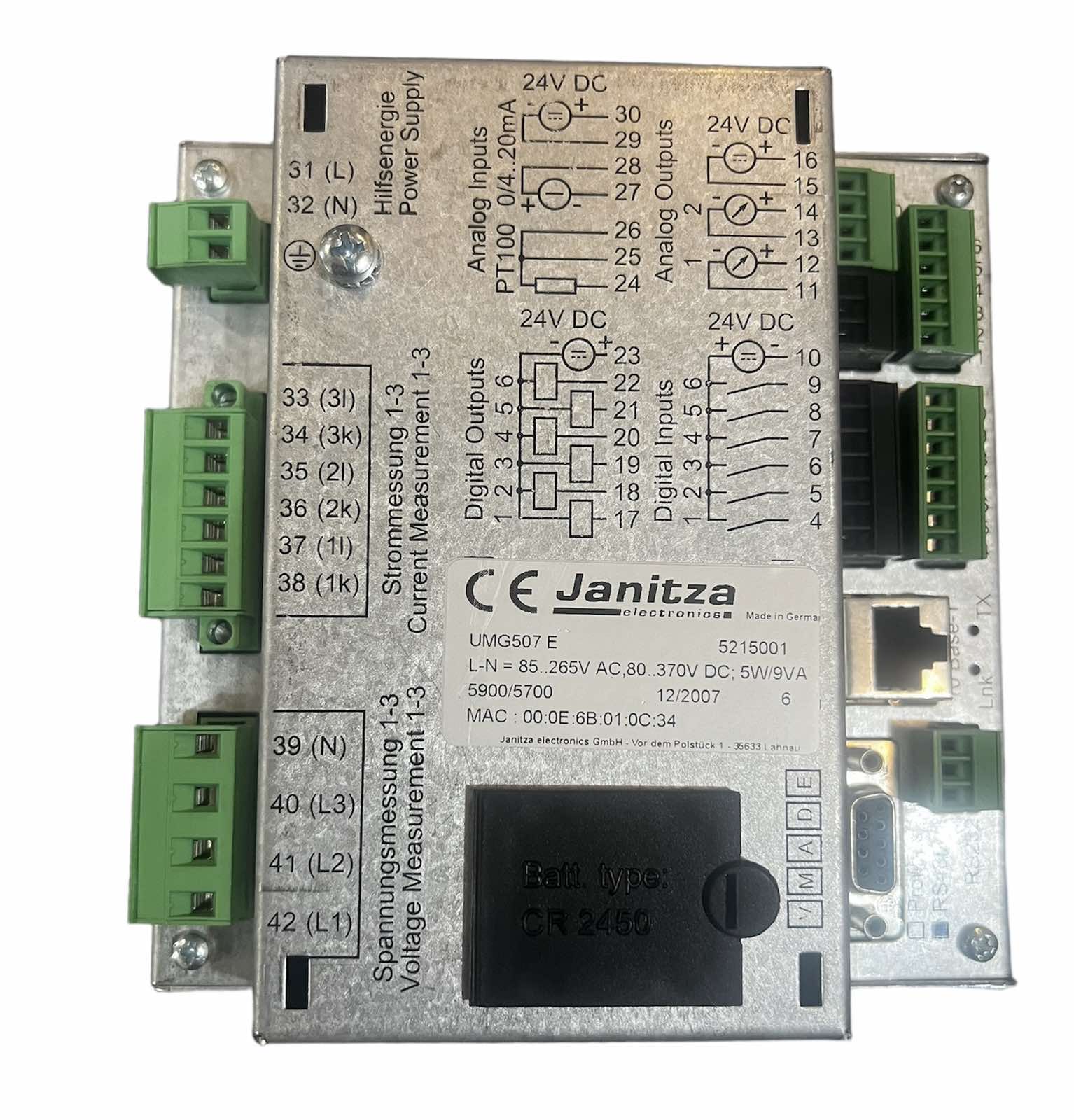

Модель з індексом “E” (Ethernet) та “AD” (Analog/Digital) включає розширений набір інтерфейсів та входів/виходів порівняно з базовою версією:
- Вимірювальні входи: 4 входи для напруги та 4 входи для струму (через трансформатори струму ../1А або ../5А).
- Інтерфейси зв’язку:
- Ethernet (10 BaseT): Підтримка Modbus TCP/IP, вбудований веб-сервер та функція Modbus-шлюзу.
- RS485 та RS232: Підтримка протоколу Modbus RTU.
- Аналогові та цифрові сигнали:
- 1 аналоговий вхід (0–20 мА) та 2 аналогових виходи (0/4–20 мА).
- 6 цифрових входів та 6 цифрових виходів.
- 1 вхід для температурного датчика (PT100, PT1000 тощо).
- Пам’ять: 16 МБ Flash-пам’яті для запису даних та перехідних процесів.
Функціональні можливості
- Аналіз якості мережі: Вимірювання гармонік (до 15-ї або 63-ї залежно від версії прошивки), реєстрація провалів та стрибків напруги.
- Програмне забезпечення: Прилад повністю сумісний із ПЗ Janitza GridVis для візуалізації та аналізу енергопотоків.
- Монтаж: Призначений для встановлення у виріз панелі розміром 144×144 мм.
Технічна документація та підтримка
Оскільки пристрій знято з виробництва, офіційну документацію можна знайти в архіві виробника:
