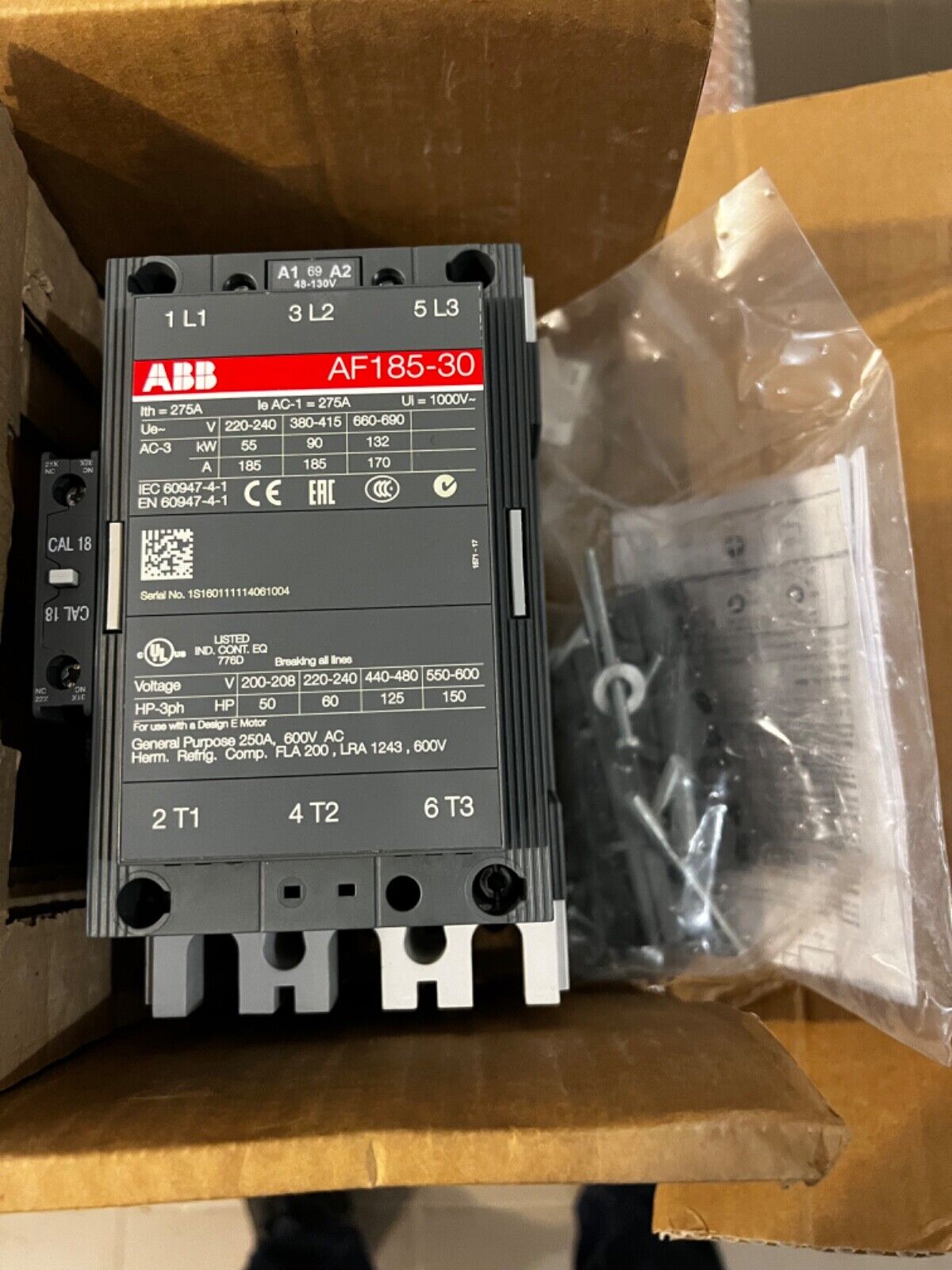

ABB AF185-30 — це триполюсний промисловий контактор серії AF, призначений для керування електричними колами напругою до 1000 В змінного струму та 440 В постійного струму. Основною особливістю серії є використання електронного інтерфейсу котушки, що забезпечує стабільну роботу в широкому діапазоні керуючої напруги.
Основні технічні характеристики
- Кількість полюсів: 3 силові контакти (N.O.).
- Номінальний струм:
- AC-3 (індуктивне навантаження, електродвигуни): 185 А.
- AC-1 (резистивне навантаження): до 275 А (при 40°C).
- Потужність двигуна: до 90 кВт при 400 В (AC-3) або 125 к.с. при 480 В.
- Керуюча напруга (котушка): Залежить від конкретної модифікації (зазвичай позначається кодом у кінці артикулу):
- Найпоширеніший варіант (код -70): 100–250 В AC/DC.
- Низьковольтний варіант (код -72): 20–60 В DC.
- Допоміжні контакти: Зазвичай постачається з конфігурацією 1 N.O. + 1 N.C..
- Габарити: Ширина — 111.5 мм, висота — 196 мм, глибина — 160 мм.
Ключові переваги серії AF
- Універсальна котушка: Один контактор може працювати як від змінного, так і від постійного струму, що спрощує проектування та зменшує кількість запасних частин.
- Захист від перенапруг: Вбудований обмежувач перенапруг усуває необхідність встановлення додаткових аксесуарів.
- Енергоефективність: Електронне керування зменшує споживання енергії котушкою до 80% порівняно зі звичайними моделями.
