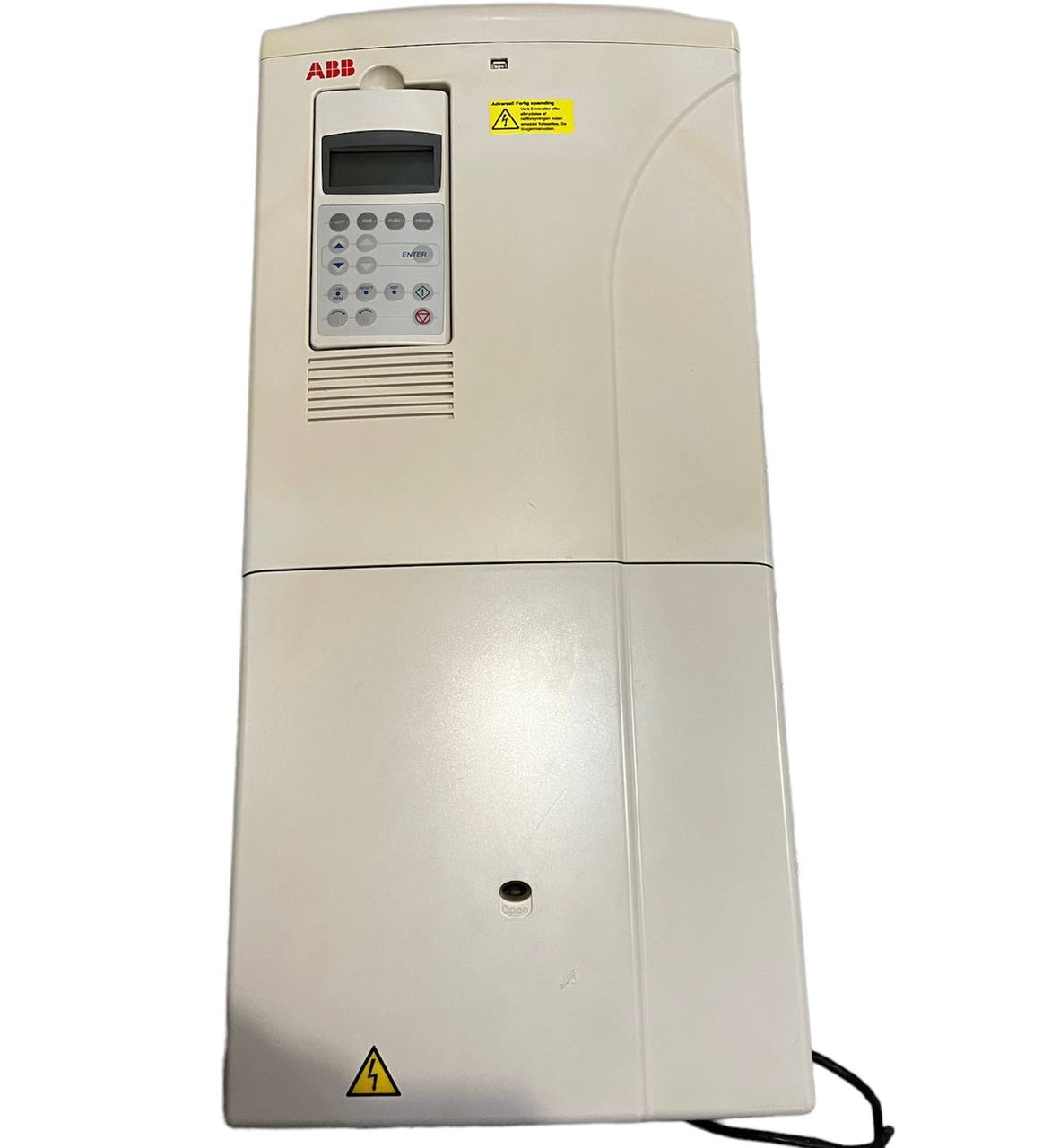

ABB ACS800-01-0100-3+E200 — це промисловий трифазний перетворювач частоти серії ACS800, призначений для настінного монтажу.

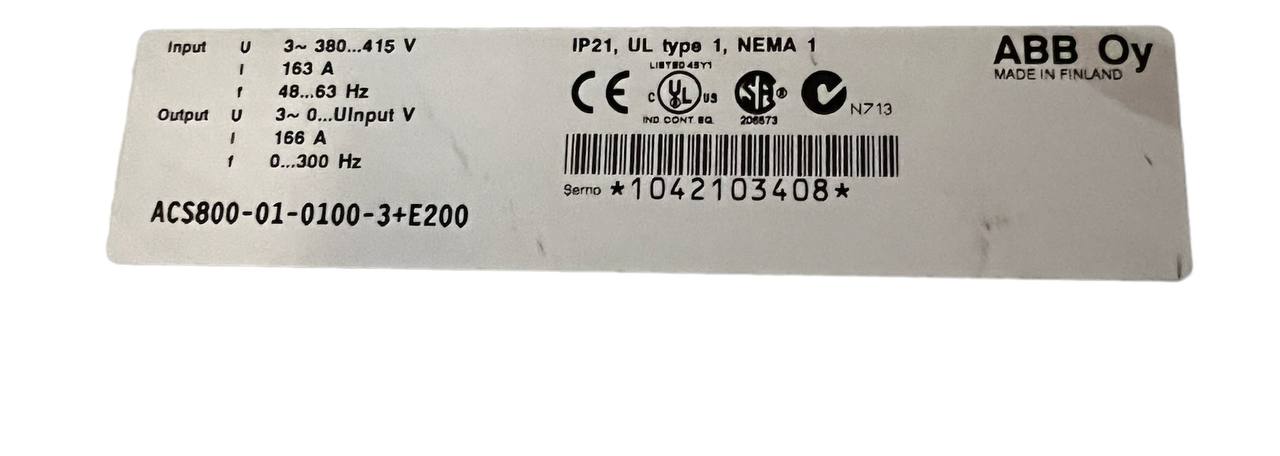

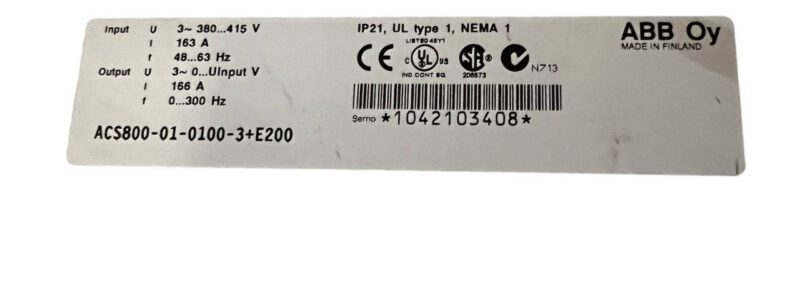

Розшифрування маркування
- ACS800: Серія промислових приводів з прямим керуванням моментом (DTC).
- -01: Тип конструкції — настінний одиночний привід.
- -0100: Код потужності. Для даної моделі це відповідає номінальній потужності 55 кВт (за IEC) або до 75–90 кВт залежно від режиму перевантаження та версії.
- -3: Номінальна напруга — 380–415 В (трифазна мережа).
- +E200: Додаткова опція — вбудований фільтр ЕМС (електромагнітної сумісності) для промислових мереж (C2/C3).
Основні технічні характеристики
- Потужність: Номінальна потужність при важкому навантаженні становить 55 кВт, при легкому — до 75 кВт.
- Номінальний струм: Приблизно 96–115 А (залежно від умов експлуатації та перевантажень).
- Типорозмір корпуса: R5 або R6 (залежить від конкретної ревізії).
- Клас захисту: IP21 (стандартний для настінного монтажу).
- Метод керування: DTC (Direct Torque Control), що забезпечує високу точність швидкості та моменту без використання датчиків.
