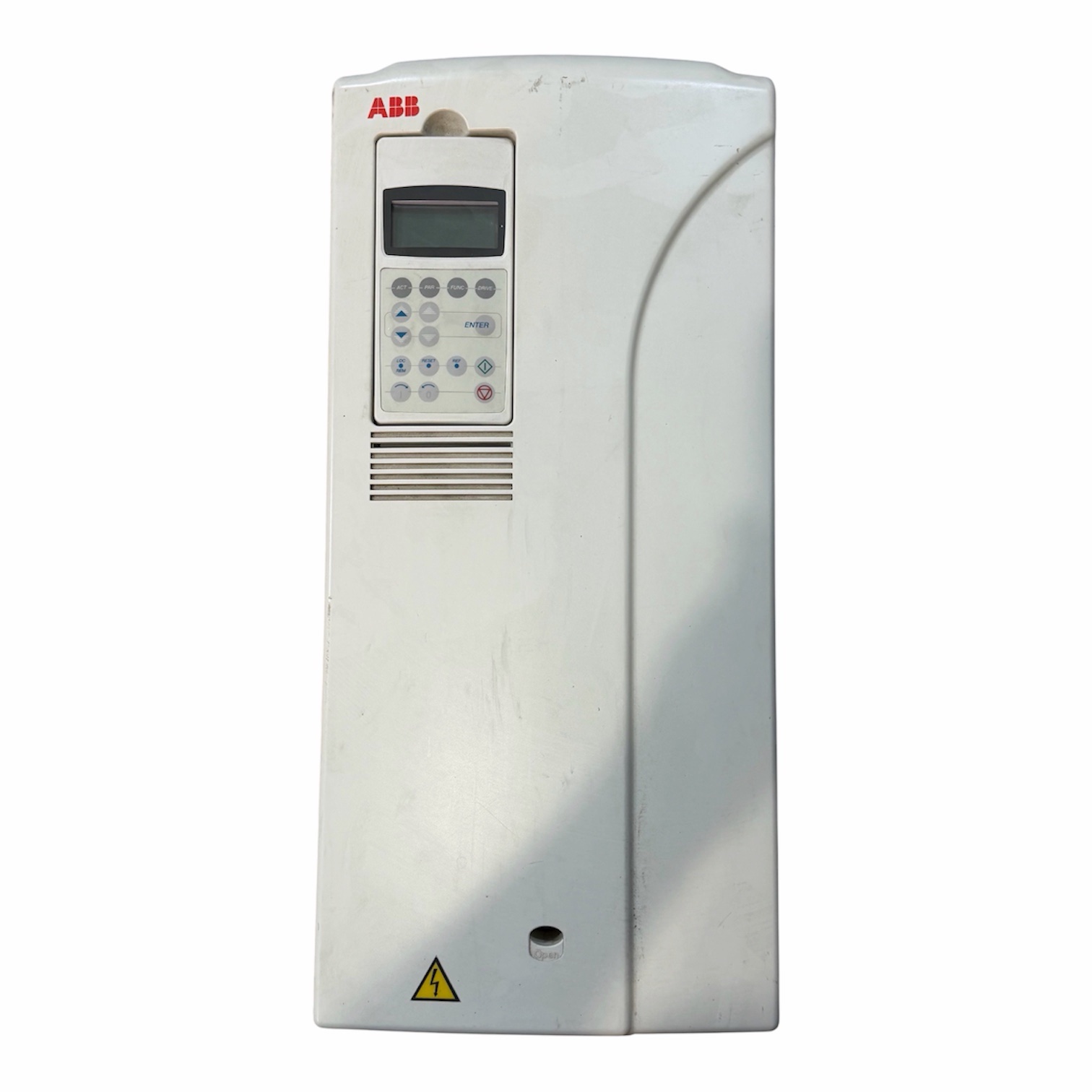

ABB ACS800-01-0040-3 — це промисловий трифазний перетворювач частоти (частотник) серії ACS800 виробництва швейцарсько-шведської компанії ABB. Пристрій призначений для точного керування швидкістю та крутним моментом асинхронних електродвигунів в індустріальних застосуваннях.

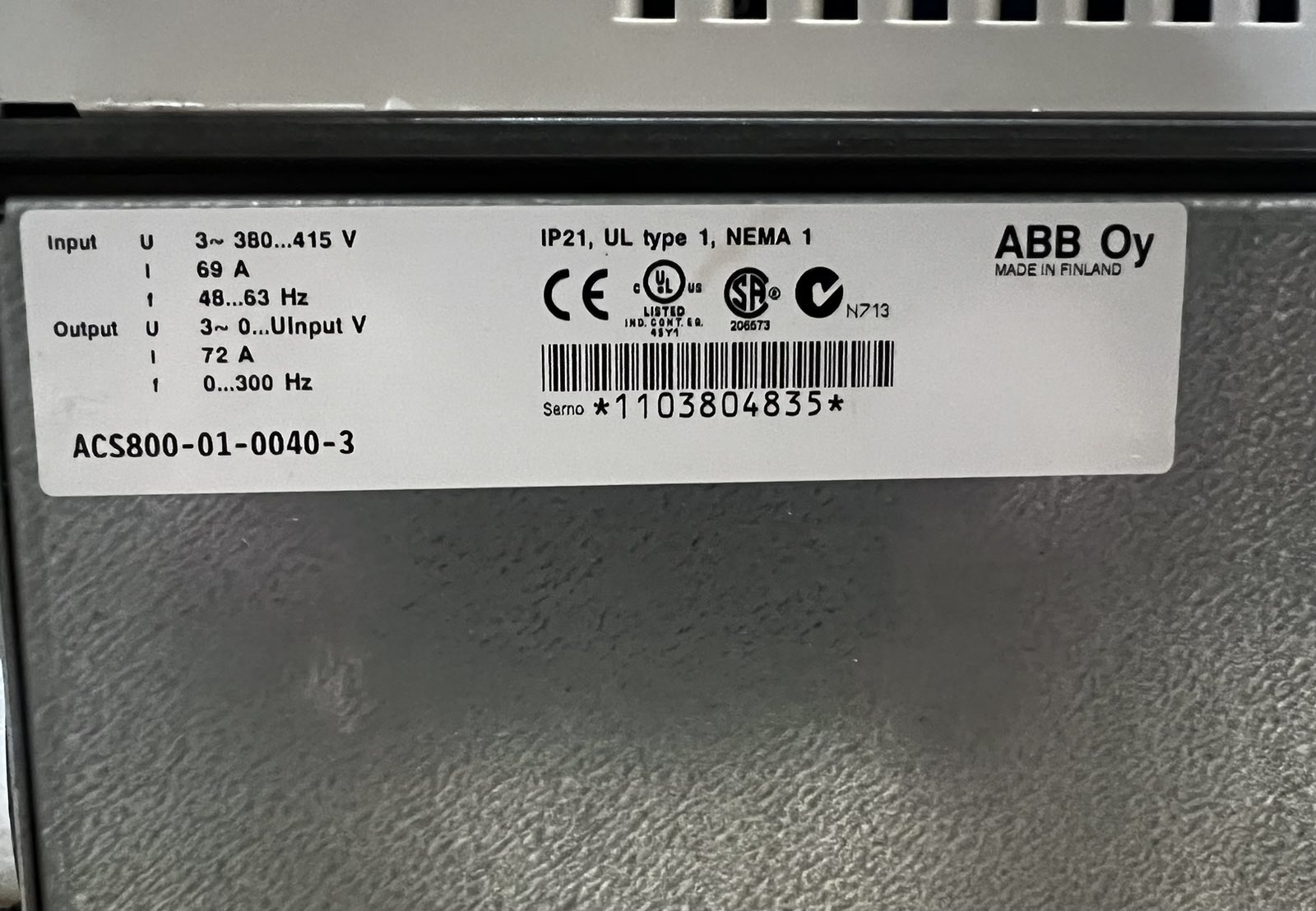

Розшифрування маркування моделі визначає ключові параметри: ACS800 (серія) — 01 (настінний монтаж) — 0040 (код потужності/номінального струму) — 3 (діапазон напруги 380–415 В).
📊 Технічні характеристики
Продуктивність і вихідна потужність частотного перетворювача залежать від обраного режиму навантаження електродвигуна:
| Параметр / Режим | Звичайне використання (Normal Use) | Легке перевантаження (Light Overload) | Важкий режим (Heavy Duty) |
|---|---|---|---|
| Потужність двигуна | 37 кВт | 30 кВт | 22 кВт |
| Вихідний струм | 72 А | 69 А | 49 А |
- Вхідна напруга: 3-фазна, 380–415 В змінного струму (± 10%).
- Частота мережі: 48–63 Гц.
- Вихідна частота: 0–300 Гц (в окремих прошивках до 500 Гц).
- Максимальний короткочасний струм: до 86 А (150% перевантаження протягом 1 хвилини).
- Метод керування: Пряме керування моментом (DTC — Direct Torque Control), що забезпечує максимальну точність без датчика зворотного зв’язку. Також підтримується скалярний режим.
🏗️ Фізичні параметри та конструкція
- Габаритні розміри: Высота — 739 мм, Ширина — 265 мм, Глибина — 286 мм.
- Вага пристрою: 34 кг.
- Тип монтажу: Настінне кріплення (компактний моноблок).
- Базовий клас захисту корпусів: Переважно IP21 (стандартний для встановлення в чистих приміщеннях/щитах) або IP55 (залежно від додаткових модифікацій замовлення).
⚙️ Функціональні особливості
- Вбудовані компоненти: Мережевий дросель (для згладжування гармонік), ЕМС-фільтр (залежно від коду опцій, наприклад +E200) та гальмівний переривач (chopper).
- Застосування: Оптимально підходить для промислових насосів, вентиляторів, конвеєрів, екструдерів, компресорів, ліфтів та кранового обладнання.
- Комунікація: Підтримує інтеграцію в промислові мережі (Profibus, Modbus, DeviceNet тощо) через змінні плати розширення.
