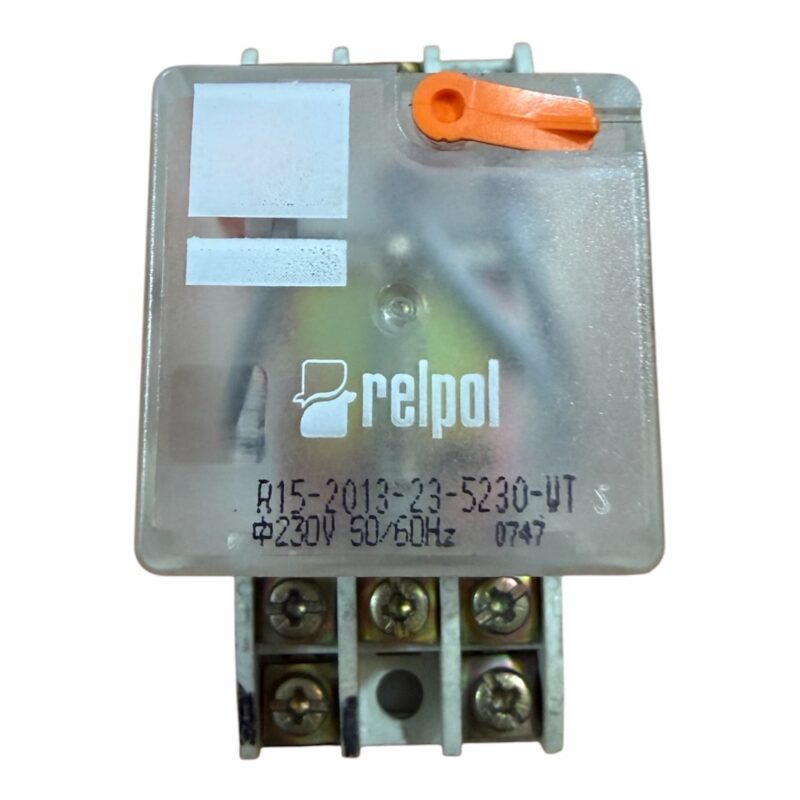

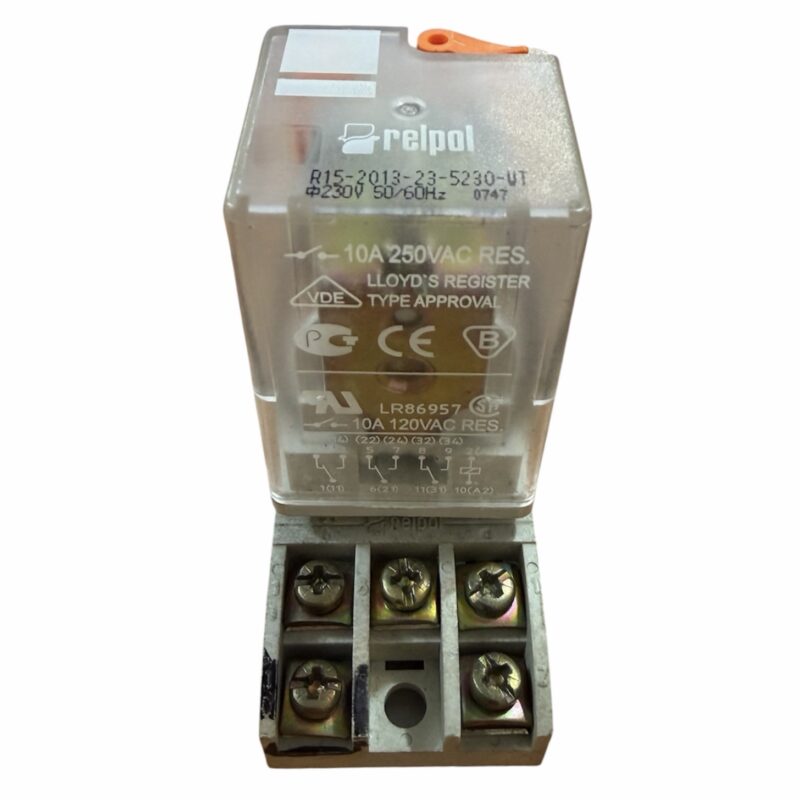

Relpol R15-2013-23-5230-WT — це промислове проміжне електромагнітне реле, яке використовується для автоматизації, керування та гальванічної розв’язки електричних кіл.
Основні технічні характеристики
- Тип реле: промислове електромагнітне, втичне.
- Конфігурація контактів: 3 перекидні контакти (3 CO / 3PDT).
- Номінальний струм контактів: 10 А (при напрузі 250 В змінного струму AC1). Максимальний піковий струм контактів становить до 20 А.
- Напруга котушки керування: 230 В змінного струму (230V AC), 50/60 Гц.
- Матеріал контактів: AgNi (срібло-нікель) — забезпечує високу стійкість до зносу та підгорання.
- Монтаж: встановлюється у спеціальну 11-пінову контактну колодку (розетку типу undecal, наприклад, серії GZ11) для кріплення на DIN-рейку або панель.
- Робоча температура: від -40°C до +55°C.
- Клас захисту корпусу: IP40.
Розшифрування маркування (WT)
- W (Механічний індикатор): прапорець-покажчик стану, що візуально відображає спрацювання механізму реле.
- T (Тестова кнопка): фронтальна кнопка для примусового замикання контактів вручну (з функцією блокування). Це дозволяє перевіряти працездатність підключеного обладнання без подачі напруги на котушку.
